楚勝牌
CSC5040XZMW6型

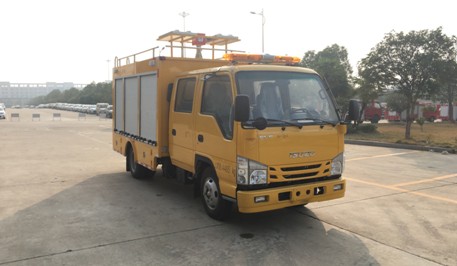

慶鈴搶險救援照明車
技 術 規
格 書
湖北楚勝汽車有限公司
一、 整車描述:
1、概述
慶鈴搶險救援照明車車采用慶鈴汽車股份有限公司生產的QL1040BUHWY 型二類汽車底盤,原廠駕駛室為雙排座,可載含駕駛員在內的乘員5人,該車駕乘舒適輕便。車輛配備天銘FEW-8500,最大拉力3850kgs, 采用日本本田SHT11500發電機,額定功率10.5kw,,車頂還配有升降照明系統華度YZH1.6-4.8CF,起升離地高度可達6米,, 車內器材廂按照需求搭建器材架。該車外形新穎,布置科學合理,操作方便,儀表顯示齊全;附件、工具配備齊全,并采用旋轉、抽拉等結構,布置緊湊,取用方便。
|
2、整車主要參數表
名稱
|
技術參數及要求
|
備注
|
外廓尺寸
|
5998×2000×2920mm
|
|
發動機型號
|
4KH1CN6LB
|
|
發動機功率
|
88kW
|
|
軸距
|
3360mm
|
|
驅動形式
|
4X2
|
|
最高車速
|
98km/h
|
|
排放標準
|
2999ml
|
GB3847-2005,GB17691-2018國Ⅵ
|
駕駛室
|
原廠駕駛室,四門;可乘5人
|
|
升降照明系統
(YZH1.6-4.8CF)
|
主燈功率4×400W;離地高度6m
|
上海華度
|
牽引絞盤
(FEW-8500)
|
電壓:12VDC;
標定拉力:8500lbs(3850kgs)
速比:520 :1
|
杭州天銘
|
發電機
(SHT11500)
|
額定電壓:220V/380V
單相柴油
額定功率:10.5kW
|
本田
|
二、底盤
1、底盤主要參數:
底盤型號
|
QL1040BUHWY 4×2
|
制造商
|
慶鈴汽車股份有限公司
|
發動機額定功率
|
88kW
|
發動機排量
|
2999 ml
|
發動機排放標準
|
GB3847-2005,GB17691-2018國Ⅵ
|
軸距
|
3360mm
|
2、駕乘室
結 構
|
平頭、四門、雙排座
|
|
司乘人員數
|
1+1+3
|
駕駛員位置
|
左置
|
設 備
|
除原車設備外,安裝有工程黃長排警燈,警報器,標志燈、示廓燈開關等。
|
三、上裝
(一)總體布置
總體
布置
|
整體式框架車廂,兩側對稱。車廂前部、中部及尾部的兩側為器材箱。
|
車廂兩側設鋁合金卷簾門;車身右后側設爬梯。
|
(二)車廂
材質
|
車廂外骨架及外蒙皮均為優質鋼材(Q235A),內骨架為高強度鋁合金型材,底板采用經陽極氧化處理的鋁合金板。
|
箱門
|
兩側卷簾門采用鋁合金帶鎖式結構,具有良好的密封性和防塵功能。
|
四、電氣設備
附加電氣
|
獨立電路。
|
|
輔助照明
|
器材箱均設有照明燈。
|
側照明燈
|
車身兩側安裝2個側照明燈燈。
|
|
警燈警報器
|
工程黃長排警燈,配警報器
|
|
五、表面處理:
1、面漆:上海富邦烤漆。
|
|
顏色:駕駛室和車體為工程黃。
|
六、車載器材
(一)主要部件
1.升降照明燈
舉升系統
|
YZH1.6-4.8CF
|
|
生產商
|
上海華度
|
照明燈功率
|
4×400W LED
|
離地高度
|
6m
|
回轉角度
|
水平360°,垂直330°
|
升降桿型式
|
氣動
|
其它
|
帶控制柜
|
照明壽命
|
超過30000小時
|
照明輸出
|
超過190000Lm
|
遙控功能(智能控制)
|
桅桿升降, 主燈開關, 旋轉/俯仰,
|
伸展/回收時間
|
小于或等于120秒
|
遙控器類型
|
標配為線控,無線遙控, 面板式控制
|
2.牽引絞盤
型號
|
FEW-8500
|
|
生產商
|
杭州天銘
|
最大牽引力
|
8500lbs(3850kgs)
|
驅動型式
|
12V 電動
|
鋼絲繩直徑
|
8mm
|
鋼絲繩長度
|
28.5m
|
4.發電機
型號
|
本田SHT11500
|
|
額定電壓
|
220V/380V
|
額定功率
|
10.5kW
|
配備
|
移動線盤和接地系統
|
5.隨車明細表
序號
|
名 稱
|
規 格
|
單位
|
數量
|
備注
|
1
|
原車工具及附件
|
|
套
|
1
|
見原車說明書
|
|
