5噸城市主戰消防車
CSC5171GXFPM50/Z6
一、 整車描述
1、 概述
5噸消防車采用中國重汽濟南卡車有限公司ZZ5207TXFV471GF5型二類汽車底盤,原裝雙排駕駛室,乘員2+4人,該車駕乘舒適輕便。上裝采用內藏式水罐,整車載液量為水4000kg,泡沫1000kg。器材箱采用高質量鋁合金卷簾門。底盤取力,發動機型號為MC07.34-60,最大功率257kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海茸申CB10/80型常壓消防泵,可在1.0MPa下穩定輸出80L/s的流量;車頂安裝成都威斯特消防器材有限責任公司生產的Pl8/64型消防炮,流量80L/s,對應壓力0.8MPa,純水射程75m,泡沫射程70m,可360°旋轉;車輛配備原裝美國冠軍電動絞盤N16800XF,可牽引7左右噸物品, 采用日本本田發電機SHT11500,功率10KW,車頂配有上海華度升降照明系統YZH4-5.0CF ,起升離地高度可達7.6米。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成,保證整體骨架結構強度高,牢固可靠;內部器材箱,采用高強度鋁合金型材搭建主體框架,裙邊采用外翻式腳踏板門結構,便于踩踏取放器材,表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面,角鋁包邊等工藝處理,保證器材箱性能的同時,具有美觀,輕便等特點。
按照消防實戰需要,根據消防操作程序,人性化設計,使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材,器材布置合理、緊湊、裝夾牢固、標示醒目,兩個動作內可取用任何器材,可實現就近取放、多人操作,互不干涉。
面漆采用噴涂方式使用優質面漆,符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色,器材室內部為淺灰色,鋁制卷簾門鋁的顏色,底盤架為黑色,輪輞為銀色,擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求;底盤通過國家強制性產品認證;發動機排放符合國VI標準。
2、 整車主要參數
外廓尺寸
|
8940×2510×3520mm
|
最大總質量
|
17200kg
|
載液量
|
載水4200kg,泡沫1000kg
|
最高車速
|
95km/h
|
消防泵額定流量
|
80L/s@1.0MPa
|
消防炮額定流量
|
64L/s@1.0MPa
|
消防炮射程
|
水≥75m 泡沫≥70m
|
比功率
|
257/17=14.76
|
接近角/離去角
|
14°/13°
|
二、底盤
1、 底盤主要參數
型號
|
ZZ5207TXFV471GF5
|
制造商
|
中國重汽集團濟南卡車股份有限公司
|
發動機額定功率
|
257kw
|
發動機排量
|
6870ml
|
發動機排放標準
|
GB17691-2018國Ⅵ
|
驅動形式
|
4×2
|
軸距
|
4700mm
|
最大允許總重
|
20100kg
|
最小轉彎半徑
|
≤19m
|
變速箱
|
手動
|
取力器
|
夾心取力器
|
2、乘員室
結構
|
平頭、四門,原裝雙排駕駛室
|
司乘人員數
|
2+4人
|
駕駛員位置
|
左置
|
設備
|
原車儀表板處設置消防操作儀表板及警燈控制盒,加裝
1、 警報器;
2、 取力器控制開關及指示燈;
3、 附加電源開關;
|
三、 上裝結構及性能參數
總體布置
|

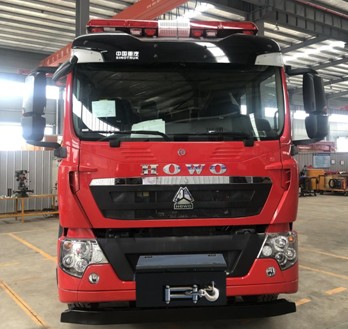

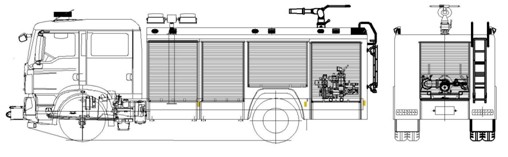

整車由消防員乘員室和車身兩大部分組成,車身布置采用三分體式結構,前部為器材箱,中部為水罐,后部為水泵房,罐體為平行六面體廂式容罐。
|
|
1、 器材箱和泵室
1、水罐
結構
|
主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走,兩邊設翻轉踏板,防滑設計。
|
器材箱
|

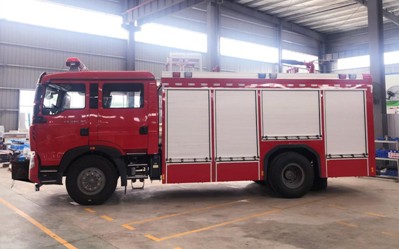

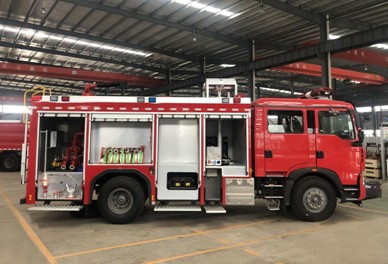

器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具
|
泵房
|
泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材
|
保溫位置:安裝燃油加熱器(根據客戶需求選裝)
|
爬梯及上車拉手
|
后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。
|
容量
|
水4200kg,泡沫1000kg
|
材質
|
優質碳鋼,厚度為5mm
|
罐體固定
|
與底盤車架彈性連接
|
罐體設置
|
人孔:設DN470人孔1個,帶有快速鎖定/開啟裝置
|
溢流口:設DN65溢流口1個
|
放余水口:設1個DN40水罐放余水口,配球閥
|
注水口:在水罐左右兩側各接1只DN65接口
|
進出水口:設1個水罐到水泵進水管,DN150閥門,可氣動、手動控制,設1個水泵至水罐充水管,DN65閥門,可氣動、手動控制
|
四、水力系統
1、水泵
型號
|
CB10/80型常壓車用消防泵
|
|
形式
|
低壓離心式
|
額定流量
|
80L/s @1.0MPa
|
出口額定壓力
|
1.0MPa
|
最大吸深
|
7m
|
引水裝置
|
自帶滑片泵
|
引水時間
|
最大吸深時≤50s
|
2、 管路系統
管道材質
|
優質無縫鋼管
|
吸水管路
|
泵房后側設一個DN150吸水口
|
注水管路
|
水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路
|
出水管路
|
泵房左右兩側各設2個DN80常壓出水口,帶截止閥和捫蓋
,帶截止閥和捫蓋
|
冷卻水管路
|
配有冷卻取力器的冷卻水管路及控制閥
|
五、滅火裝置
1、車載消防炮
型號
|
PL8/64型消防炮
|
|
制造商
|
成都威斯特消防機械有限公司
|
回轉角度
|
360°水平回轉
|
最大仰/俯角
|
俯角≤-15°,仰角≥+70°
|
流量
|
64L/S
|
射程
|
水75m 泡沫70m
|
六、升降照明燈
舉升系統
|
YZH4-5.0CF
|
|
生產商
|
上海華度信號設備有限公司
|
照明燈功率
|
2×1000w 高亮LED
|
離地高度
|
7.6m
|
回轉角度
|
水平360°,垂直360°
|
升降桿型式
|
氣動
|
其它
|
帶控制柜
|
七、牽引絞盤
型號
|
N16800XF-24V
|
|
生產商
|
美國冠軍
|
最大牽引力
|
16800lbs(7560kgs)
|
驅動型式
|
電動
|
鋼絲繩直徑
|
13mm
|
鋼絲繩長度
|
38m
|
八、發電機
型號
|
SHT11500
|
|
額定電壓
|
220V/380V
|
額定功率
|
10kW
|
配備
|
移動線盤和接地系統
|
啟動方式
|
可電啟動及手動啟動
|
九、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
|
水泵脫掛檔、警燈警報、照明及信號裝置控制等
|
泵室內控制
|
上裝總電源開關、參數顯示、狀態顯示
|
十、電氣設備
附加電氣
|
設獨立電路
|
輔助照明
|
消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等
|
頻閃燈
|
車身兩側安裝紅、藍兩色頻閃燈
|
警示裝置
|
長排全紅警燈,安裝在駕駛室頂部
|
警報器,其控制盒在駕駛員前下方
|
火場照明
|
上裝后部安裝35W消防探照燈1個
|
十一、表面處理
面漆
|
優質國產漆
|
顏色
|
車體外表面主色為RO3消防紅
|
十二、隨車消防器材的布置和配備
1、器材布置
1
|
按照消防實戰需要,根據消防操作程序,就近取放。
|
2
|
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
|
3
|
標示醒目,多人操作,互不干涉。
|
3、 器材配備
(1)隨車消防器材明細表:
序號
|
名 稱
|
規 格
|
數量
|
單位
|
備 注
|
1
|
吸水管
|
KD150×4
m
|
2
|
根
|
內扣式
|
2
|
濾水器
|
FLF150
|
1
|
件
|
內扣式
|
3
|
分水器
|
FII80/65×3-1.6
|
1
|
件
|
內扣式
|
4
|
集水器
|
JII150/80×2-1.0
|
1
|
件
|
內扣式
|
5
|
水帶
|
13-65-20
|
4
|
盤
|
低壓;內扣式
|
6
|
水帶
|
13-80-20
|
4
|
盤
|
低壓;內扣式
|
7
|
水帶
|
20-65-20
|
4
|
盤
|
中壓;卡式
|
8
|
異徑接口
|
KJ65/80
|
2
|
件
|
內扣式
|
9
|
水帶包布
|
DT-SB
|
4
|
件
|
|
10
|
異型接口
|
65雄/80雌;65雌/80雄
|
2
|
件
|
卡式
|
11
|
水帶掛鉤
|
|
4
|
件
|
|
12
|
地上消火栓扳手
|
QT-DS1;長400
|
1
|
件
|
|
13
|
地下消火栓扳手
|
長860
|
1
|
件
|
|
14
|
吸水管扳手
|
FS150
|
2
|
件
|
|
15
|
直流開關水槍
|
QZG3.5/7.5;65
|
1
|
支
|
低壓;內扣式
|
16
|
直流開花水槍
|
QZK3.5/7.5;65
|
1
|
支
|
低壓;內扣式
|
17
|
滅火器
|
3 kg/ABC
|
1
|
具
|
|
18
|
消防斧
|
GFP890
|
1
|
件
|
|
19
|
橡皮錘
|
|
1
|
件
|
|
20
|
水帶護橋
|
FH80
|
2
|
副
|
|
21
|
消防桶
|
|
1
|
個
|
|
22
|
儲物盒
|
大
|
1
|
個
|
|
十三、隨車文件(中文)
序號
|
名稱
|
單位
|
數量
|
備注
|
一
|
隨車文件(單套)
|
1
|
底盤使用說明書
|
本
|
1
|
|
2
|
底盤維修手冊
|
本
|
1
|
|
3
|
底盤質量保修卡
|
本
|
1
|
|
4
|
底盤合格證
|
本
|
1
|
|
5
|
消防車使用維護說明書
|
本
|
1
|
|
6
|
消防車配備消防器材清單
|
份
|
1
|
|
7
|
消防車整車合格證
|
份
|
1
|
|
8
|
消防車交接清單
|
份
|
2
|
|
|
