壓裂管匯車主要用于陸地、沼澤、沙漠油田的各種壓裂酸化作業前所需的井口保護器,井口工具等的運輸和現場吊裝,高壓管匯和大泵排空,地面施工高壓管線和井口的試壓工作。此車可以免購置稅。

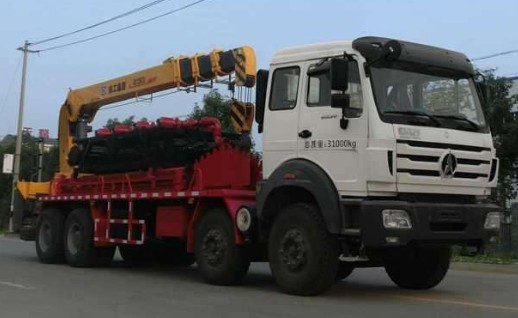

壓裂管匯車是由裝載底盤、隨車液吊、高低壓管匯及高低壓管件、高壓管件架、高壓管件箱、低壓管件盒、灌注泵、試壓泵等組成。是專門拉動壓裂管匯的車輛,車上裝有液壓吊臂,到井場后,將管匯吊到地面,連接好壓裂,施工完再吊到車上拉回。壓裂管匯車運載車型一般選用與壓裂車相同的載重卡車,便于維修與管理。壓裂管匯車的工作原理是把多臺壓裂車的高壓輸出端,通過高壓彎頭和高壓三通連到一起由一個或多個輸出口通過高壓管線連接到井口。
本車型是一種油田壓裂固進作業使用設備,進行車載專用運輸管匯,利用壓裂車組來進行注水壓裂和固井的壓裂管匯車,適用于石油井井下施工作業。
在石油井的一般和大型壓裂或固井施工中,同時有幾臺水泥車要將高壓壓裂液或者水泥漿注入井下。由于受井場作業環境的限制,以及從安全的角度考慮,在施工過程中,水泥車一般離井口20米左右,如果每臺車直接將壓裂液或水泥漿注入井下,這在壓裂固井作業中是不允許的,也是不經濟的。在一個壓裂組中,輸砂車、混砂車和壓裂固井車之間要有多根低壓管匯進行連接,壓裂固井車輸出端與防噴器之間也要有多根高壓管匯連接。這些高低壓管匯需要大型運載車輛進行運輸。
為了解決固井現場施工的不足,本實用新型提供一種用于集中安裝和運輸高低壓管匯的載重吊車,高低壓管匯保證了各種車之間的管路連接,并且將高壓流體集中輸出到防噴器,再注入井口,保證了壓裂固井作業加速、安全的進行,同時還要考慮到作業區域惡劣的地理環境以及如何盡可能的減輕工人的營運強度,提高工作效率。
壓裂管匯車整車技術參數:
【主要技術參數】
|
產品商標
|
蘭駝牌
|
公告批次
|
306
|
產品名稱
|
LQ5340TYGNDD5型壓裂管匯車
|
產品號
|
ZNFUL5SZ01K
|
總質量(Kg)
|
34000
|
罐體容積(m3)
|
|
額定載質量(Kg)
|
|
外形尺寸
|
11970×2500×4000
|
整備質量(Kg)
|
33870
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
2
|
載質量利用系數
|
|
接近角/離去角(°)
|
17/20
|
前懸/后懸
|
1515/2455
|
軸數
|
4
|
軸距
|
1500+4750+1450,1500+5050+1450
|
軸荷(Kg)
|
6400/8000/9800/9800
|
最高車速(Km/h)
|
90
|
其它
|
油田專用作業車,該車為超限車。凈功率為276Kw,裝一臺型號為URV-CNC-S、最大起升載荷為10100kg的隨車起重機。側防護材料Q235,離地高度400mm,采用螺栓連接,后防護材料為Q235,后防護采用螺栓連接方式,后防護斷面尺寸為120×120mm,后防護最大離地高度為450mm。ABS系統控制器型號:3550D-1010,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司。專用裝置為構架總成,用于固定和裝載高壓管匯、低壓管匯、高壓整體直管、高壓活動彎頭、低壓吸入軟管,總載荷11000KG。
|
【底盤技術參數】
|
底盤型號
|
ND5500TTZZ01
|
底盤名稱
|
特種作業車底盤(二類)
|
商標名稱
|
北奔牌
|
生產企業
|
北奔重型汽車集團有限公司
|
外形尺寸
|
11930,11970×2495×3300,3675
|
輪胎數
|
12
|
接近角/離去角(°)
|
17/20
|
輪胎規格
|
12.00R20
18PR
|
鋼板彈簧片數
|
12/12/13
|
前輪距
|
1995/1995
|
燃料種類
|
柴油
|
后輪距
|
1800/1800
|
排放標準
|
GB17691-2005國Ⅴ,GB3847-2005
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
WP12.375E50
WP12.430E50
|
濰柴動力股份有限公司
濰柴動力股份有限公司
|
11596
11596
|
276
316
|
