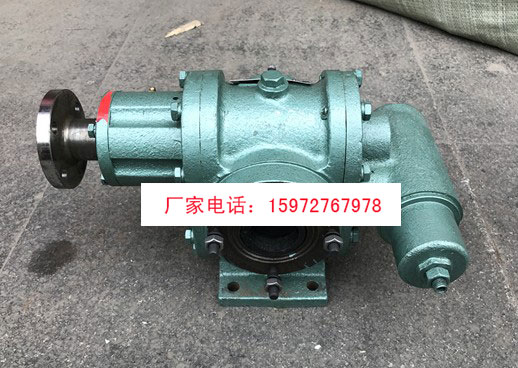

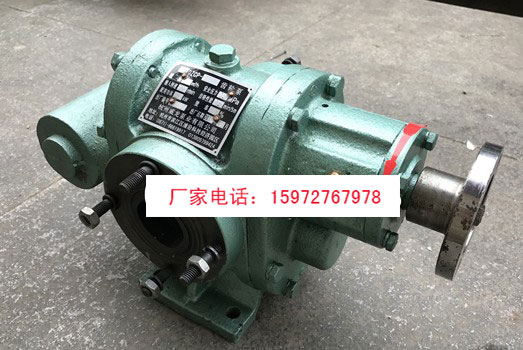

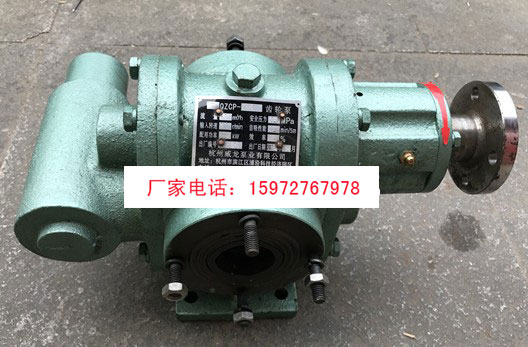

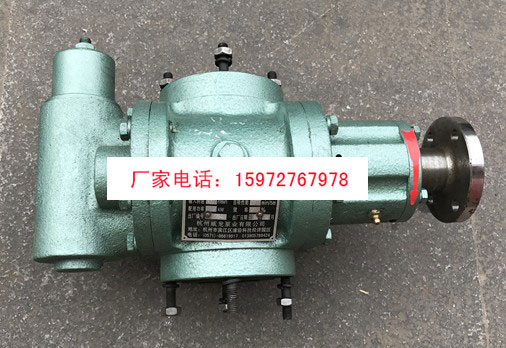

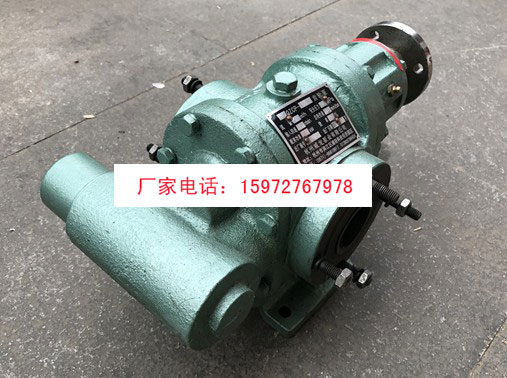

杭州威龍50QZCP-8/5齒輪泵
杭州威龍齒輪泵銷售電話:159-7276-7978 杭州威龍50QZCP-8/5齒輪泵主要用于輸送汽油、柴油、煤油、機械潤滑油等介質。具有結構簡單、體積小、流量大、效率高、噪音低及良好的自吸性能等特點,既適合做新一代油料配送車的加油泵,同時也適合做大噸位油料運輸專用汽車加油泵,在汽車發動機怠速狀況下,該系列油泵仍能有效克服加油管、計量器阻力,正常輸送各類油料,降低油罐車的使用費。
一、型號及含義
50QZCL(CP)-15/5-LN(S)為例
50代表進出口直徑
QZ代表汽車自備
CL(CP)代表齒輪泵
15代表全開流量(m3/h)
5代表內置安全閥作用壓力、無此項表示不帶內置安全閥
L代表進出口朝上
N代表逆時針旋轉(從輸入軸端看)
(S)代表順時針旋轉(從輸入軸端看)

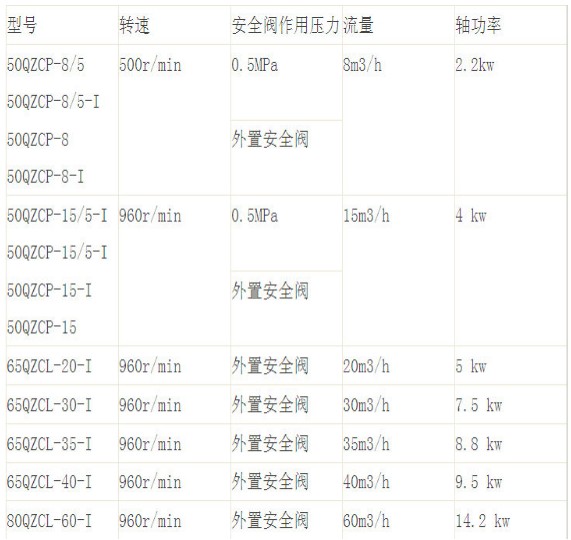

二、性能指標:
三、結構特點:

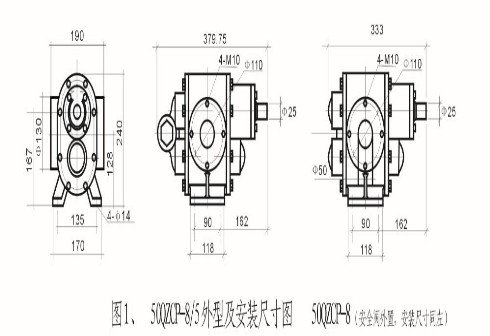

QZCP、QZCL系列齒輪泵,主要由泵體、齒輪、泵蓋、軸承、機械密封及安全閥等部件組成。安裝尺寸見圖1、圖2、圖4.該泵拆卸、修理方便。QZCP、QZCL系列泵安全閥也可采用外置管路安全閥,見圖3,使輸送介質系統更穩定可靠。
四、工作原理:
QZCP、QZCL系列齒輪泵是一種容積泵,介質從吸入側(進口端)流入,其方向與齒輪旋轉方向相反,使兩個相互嚙合的齒輪齒槽充滿了介質,由于齒輪四周有泵體,泵蓋封閉,嚙合齒輪轉動時,介質就被帶往排出側(出口端),并通過泵的出口強行排出,完成輸送介質的過程。QZCP、QZCL系列齒輪泵進口管路系統不得漏氣。
五、裝配與拆卸:
QZCP、QZCL系列齒輪泵的裝配與拆卸簡便,結構可靠是此系列泵的特點。
1、旋下泵蓋螺栓即可將主動齒輪、輸入軸、機械密封、軸承與泵蓋1-A的組件及從動齒輪組件從泵體分離出來。
2、旋下軸承端蓋上螺栓、取力端蓋后,旋出輸入軸上鎖緊軸承的圓螺母取下止退墊圈,將主動齒輪和輸入軸組合與泵蓋分離。
3、主動齒輪和輸入軸組合與泵蓋1-A之間裝有機械密封,機械密封的靜環裝配在泵蓋1-A上,帶有彈簧的動環裝配在主動齒輪和輸入軸組合上,在組合與泵蓋分離時,輸入軸不能晃動,要平穩取出,切勿碰到靜環。靜環、動環材料硬度雖高耐磨,但很脆極易碰碎。
安裝時以相反順序進行,并請注意泵體端蓋與齒輪保持適當間隙。 杭州威龍齒輪泵銷售電話:159-7276-7978 |
