金龍80YHCB-60B油泵圓弧齒輪油泵(帶溢流閥和不帶溢流閥)
金龍圓弧齒輪油泵銷售電話:159-7276-7978 泵型號:80YHCB-60B 油泵帶溢流閥
流量Q(m3/h):60
工作壓力 P(Mpa):0.6
轉速n(r/min) :970
效率n(%) :70
必須氣蝕余量 (m) :5
配用動力:汽車帶動
電機型號:YB160L-6
功率KW:11.5

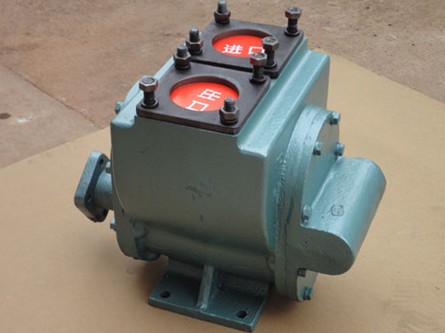

金龍80YHCB-60B油泵圓弧齒輪油泵帶溢流閥圖片

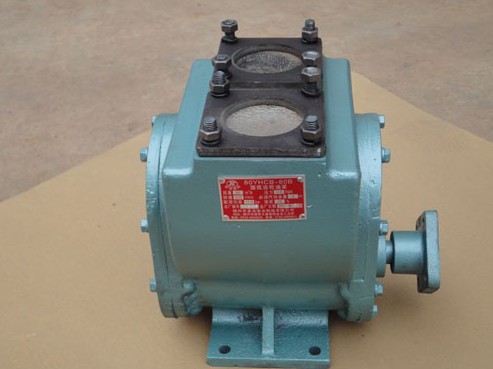

金龍80YHCB-60B油泵圓弧齒輪油泵不帶溢流閥圖片
YHCB系列采用雙圓弧齒輪構成,是高效節能的特殊齒輪泵,具有流量大,壓力高,體積小,噪聲低,輸入轉速低,自吸性能強,安裝維修方便等優點。
選泵時應考慮的主要事項:
(1)介質的潤滑性、清潔度、腐蝕性。
(2)介質的粘稠度、溫度。
(3)泵進口壓力及出口壓力,安裝高度。
(4)使用場合的防爆要求。
(5)訂貨時請注明泵型號,設計使用壓力,轉速,介質粘度,溫度,電機防爆級別,介質名稱。
(6)對于本樣本所列以外的特別工況條件,可按用戶要求單獨設計供貨。
圓弧齒輪泵的運轉維護:
(一)初次啟動應向泵內注入保送液體。
(二)啟動前檢查全部管路法蘭,接頭的密封性。
(三)啟動前應全開吸入和排出管路中的閥門,嚴禁閉閥啟動。
(四)盤動聯軸器,無摩擦及碰撞聲音。 (五)考證電機轉動方向后,啟動電機。 安裝使用維修和保養:
1.泵可安裝在加油汽車及油庫及油庫泵房內。汽車上的安裝油路設計應符合GB9414-88中第4.18.1條規定,說明書所示油路圖可供參考,若配一個四通閥,油路更為簡便。
2.安裝使用在加油車上時應注意做到:
①泵借助汽車變速箱的取力器輸出軸作為動力,泵盡量靠前安裝,泵軸與傳動軸傾斜角不得大于7°。
②泵應吊裝在角鋼焊制的吊架上,泵的高低可根據取力器輸出的軸線確定,泵的左右位置應盡量靠近汽車縱梁,以免泵與汽車驅動軸發生干涉,并用螺栓固定在汽車縱梁上。
③吸入管直徑不得小于Φ70mm,吸油管高度不得超過7M。
3.泵運轉前應驗證電機轉向,法蘭、接頭密封性,仔細檢查各閥門是否開關正確,禁止在泵出口管路閥門未打開的情況下開動油泵,以免發生事故。
4.定期(半月)清洗過濾器,以免堵塞影響流量。經常檢查調整安全閥的泄油壓力。
5.泵轉速應由低到高,緩慢加速,并維持相應轉速,不得任意超速運轉,也不能忽高忽低。
6.泵在運轉中,應注意觀察壓力表和真空表的讀數,如壓力表讀數過大,說明泵出口管路堵塞,如真空表讀數過大表示吸入管堵塞使泵發生汽蝕。
7.泵如長期停止使用,應做好防銹處理,妥善保管。
8.軸承每半年加注一次潤滑脂。
9.管路應有管架,泵不允許承受管路的負荷,泵安裝高度應保證不超過泵工作時允許自吸高度。
10.停車時先關閉電機,再關閉泵的進出口閥門。
包裝物流:
木箱、泡沫或紙箱包裝,因本泵屬于重物只能發物流(需到物流站自提),其它疑問請聯系我們。
