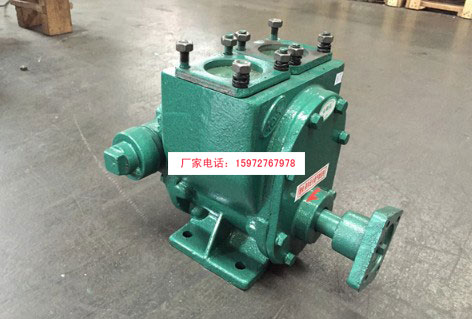

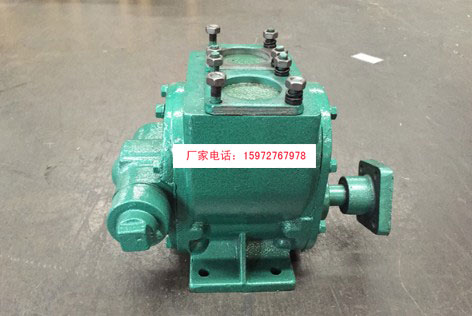

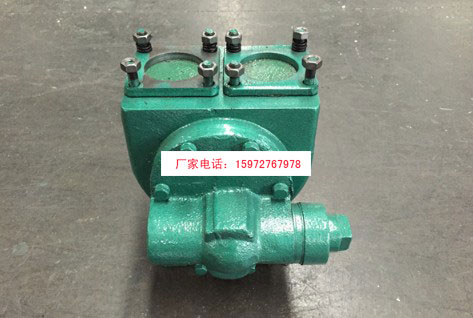

億豐100YHCB-100油泵圓弧齒輪油泵
億豐圓弧齒輪油泵銷售電話:159-7276-7978 一、用途及特點:
隨州億豐泵業生產的“億豐牌”YHCB系列圓弧齒輪油泵主要用于輸送粘度在5—1500mm3/S。溫度在80℃以下,不含固體顆料和纖維,具有潤滑性的油和性質類似該類油的介質。如汽油、煤油、柴油及潤滑油,是油罐車和石油部門的理想優選泵。
二、型號說明:
以80YHCB -60為例:
1、80 表示泵的進口口徑;
2、YH表示圓弧齒輪
3、CB表示齒輪油泵;
4、60表示泵額定流量。

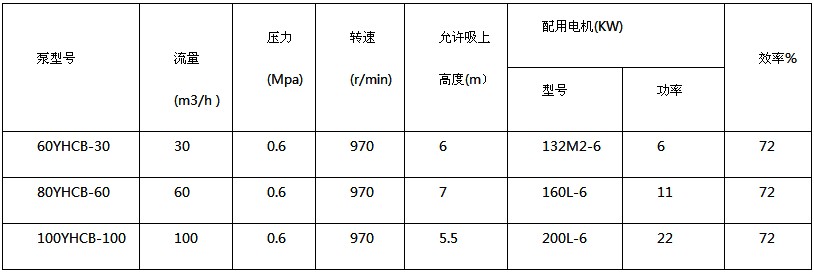

三、技術參數: 四、安裝使用維護和保養:
1、泵可安裝在加油汽車及油庫泵房內,汽車上的安裝油路設計應符合GB9414-88中第4.18.1條中的規定功能,本說明書所示油路圖僅供參考,若配一個四通閥,油路更為簡便。
2、安裝使用在加油車上時應注意事項:
(1) 泵借助汽車變速箱的取力器、傳動軸傳動,泵盡量靠前安裝,泵軸與傳動軸盡量保持同軸,傾斜角不得大于70。
(2) 泵應吊裝在角鋼焊制的吊架上,泵的高低可根據取力器輸出軸的軸線確定,泵的左右位置應盡量靠近汽車縱梁, 以免泵與汽車傳動軸發生干涉。并用螺栓固定在汽車縱梁上。
(3) 吸入管口通徑應按泵的進出口直徑配套,吸上垂直汽車縱梁,吸上垂直深度不大于7m,盡可能縮短管路。
(4) 運轉中壓力表不起過0.5MPa,真空表不超過-0.08 MPa。
3、泵運轉前應驗證傳動軸旋向、法蘭及接頭的密封性,仔細檢查各閥門開關是否正確,禁止在泵出口管路閥門未打開的情況下開動油泵,以免損壞部件和發生危險。
4、定期(半月)清洗過濾器,以免堵塞影響泵流量,經常檢查調整安全閥的泄油壓力。吸入管口直徑不得不于出口管徑。
5、泵轉速應由低到高,緩慢加速,并保持相應轉速。不得任意超速運轉,也不能忽高忽低。
6、泵在運轉中,應注意觀察壓力表和真空表的計數,如壓力計數過大,表示揚程過高或泵出口管路堵塞而使其超載,如真空表大表示吸程過大或泵吸入管堵塞使泵發生汽蝕。 7、低溫季節,泵不工作時,應將泵內儲液由孔放出,以防凍裂箱體。
8、泵如長期使用,應做好防銹處理,妥善保管。
9、軸承每半年加注一次鈣基脂(指大流量泵)。
10、管路應有管架,泵不允許承受管路的負荷,泵安裝高度應保證不超過泵工作時允許吸上真空高度。
11、停車時先斷開取力器手柄,再關閉泵的進出口閥門。
12、泵內未允滿介質,嚴禁啟動。
13、安裝時應避免軸向敲打主動軸或聯軸器,否則會造成齒輪與箱體摩擦而損壞齒輪。
五、使用特別提醒:
1、泵內未充滿介質,嚴禁啟動取力器操縱手柄,否則燒壞齒輪。
2、氣溫低于攝氏度時,工作完成后,必須放干泵內存油,否則回結冰凍破泵箱體。
3、嚴防硬物進入泵體內破壞齒輪,當發現泵轉不動時應找專人修理。
4、回上述原因造成損失由用戶負責。 YHCB系列圓弧齒輪油泵主要適用于輸送粘度在5~1500mm3/s,溫度在80攝氏度以下,不含固體顆粒和纖維,具有潤滑性的油和性質類似該類油的介質。如汽車、煤油、柴油及機械潤滑油。是油罐汽車和石油部門的理想優選泵種。

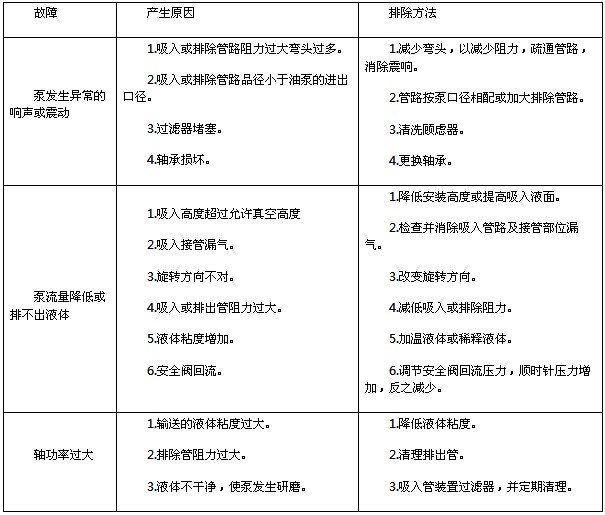

5、故障原因及排除方法:
六、訂貨須知:
1、用戶根據使用條件造型,訂貨必須注明性能參數,泵體液體名稱、溫度等條件。
2、用戶需要提供配套件時,應注明名稱、規格、獨立計價。
3、本廠產品實行“三包”,嚴格履行合同義務,遵守“用戶至上,信譽第一”原則。
在用戶選用產品恰當和遵守安裝、使用規則的條件下,保質期為一年,在保質期內,確因產品制造質量而發生損壞和不能下常工作時,免費為用戶修理或更換。易損零件的正常磨損不在此范圍。
4、如本廠已有產品不能滿足用戶的特殊要求,我廠可以根據要求,專門設計,生產您所需要的產品。
5、本廠擁有根據市場對產品的部分參數進行適當調整的權利,恕不另行通知,歡迎垂詢。
