成龍威牌:福田時代小卡之星1.5噸易燃液體罐式運輸車(全柴115馬力)
整車型號:CLQ5040GRY6BJ型易燃液體罐式運輸車
底盤型號:BJ1045V9JB5-54
整車公告參數:
底盤配置:小卡之星3,底盤型號:BJ1045V9JB5-54,軸距2850mm,安徽全柴動力Q23-115C60,馬力115馬力,排量2300功率85,萬里揚5檔型號5TS32,1695mm寬駕駛室,動力轉向,無空調,針織布座椅,手動門窗,單排前翻、MP3,帶巡航,國內行駛記錄儀(國家平臺)+車載無線服務控制器(T-BOX),前盤后鼓,前橋2T后橋5T速比4.333,6.50R16鋼絲胎、ABS、剎車自調臂、斷汽剎,;妆P,新規帶雙預警。
上裝配置:嚴格按照公告尺寸及外形圖片制作,公告容積2.1立方(實際容積2.15立方),罐體采用Q235優質碳鋼板材,化工泵60-30(可泵進泵出),單倉(可定制多倉),一個甲醇罐口,一個海底閥,帶語音提示裝置,罐體頂部兩側帶折疊升降防護欄,頂部帶防滑鋼網,罐體兩側3M橙色反光帶、反光條,貼三個“易燃液體”標識,安全告示牌,危險品牌、危險品三角燈,一個工具箱,兩根輸油管,兩個滅火器,附件采用鋁合金材質,其它按標準配置制作。
可選裝甲醇大流量加油機,15米自動回位卷盤和加油槍。
上裝工藝亮點:
·探傷工藝 罐體所有主焊縫都嚴格按探傷工藝作業(單面焊雙面成型:拼板焊-銅槽、環縫焊-陶瓷襯墊工藝),并且按GB18564.1-2019標準規定的探傷比例進行探傷(X射線檢測)。
·噴砂工藝 罐體表面噴砂處理,達到除灰、除污、除銹效果,增強了油漆厚度及附著力,烤漆工藝,實現預裝+烤漆+總裝,全車油漆無死角、無遺漏。

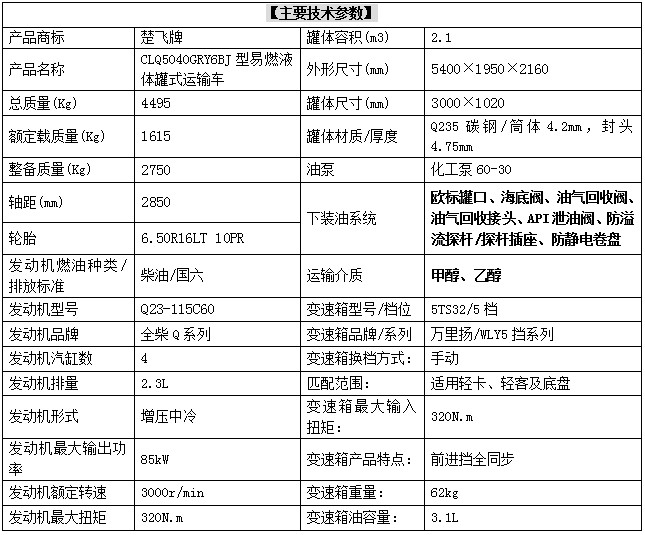

福田小卡之星1.5噸藍牌易燃液體罐式運輸車整車技術參數:
楚飛牌CLQ5040GRY6BJ型易燃液體罐式運輸車
【整車技術參數】
|
產品商標
|
楚飛牌
|
公告批次
|
381(擴展)
|
產品名稱
|
易燃液體罐式運輸車
|
產品型號
|
CLQ5040GRY6BJ
|
總質量(Kg)
|
4495
|
罐體容積(m3)
|
2.1
|
額定載質量(Kg)
|
1615
|
外形尺寸
|
5400×1950×2160,2430
|
整備質量(Kg)
|
2750
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
2
|
鞍座最大載質量(Kg)
|
|
接近角/離去角(°)
|
20/12
|
前懸/后懸
|
1130/1420
|
軸荷(Kg)
|
1617/2878
|
最高車速(Km/h)
|
80
|
備注
|
該車為危險品專用車輛;車輛類型為FL;準運介質最大密度(千克/立方米)為790,罐體總?cè)萘繛?.1立方米,罐體有效容積為2.04立方米,罐體外形尺寸(長×直徑)(mm):3000×1020;側、后防護均采用鋁合金材質,連接方式均為螺栓連接,后防護截面尺寸100mm×50mm,離地高度350mm;ABS型號:CM4XL-4S/4M;ABS生產企業:廣州瑞立科密汽車電子股份有限公司;發動機/油耗值(L/100km)對應關系分別:Q23-115E60(11.4),Q23-115C60(11.4);僅選用子午線輪胎,排氣管前置,前輪盤式制動器,轉向輪裝備輪胎爆胎應急防護裝置,安裝限速裝置;限速80km/h,安裝有具有衛星定位功能的行駛記錄儀;選裝直接供電式ETC車載裝置,選裝泵箱及工具箱不同鎖具外觀;隨底盤選裝駕駛室;該車備胎,滅火器,隨車工具均計入整備質量;選裝后扶梯樣式.
|
【底盤技術參數】
|
底盤型號
|
BJ1045V9JB5-54
|
底盤名稱
|
載貨汽車底盤
|
商標名稱
|
福田牌
|
生產企業
|
北汽福田汽車股份有限公司
|
軸數
|
2
|
輪胎數
|
6
|
軸距 (mm)
|
2850
|
輪胎規格
|
6.50R16LT 10PR
|
鋼板彈簧片數
|
7/7+5,7/4+3,7/5+2,3/5+2,2/3+2,3/3+3
|
前輪距
|
1495,1415,1510
|
燃料種類
|
柴油
|
后輪距
|
1435,1455
|
排放依據標準
|
GB17691-2018國Ⅵ
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
Q23-115E60
Q23-115C60
|
安徽全柴動力股份有限公司
安徽全柴動力股份有限公司
|
2300
2300
|
85
85
|
|
