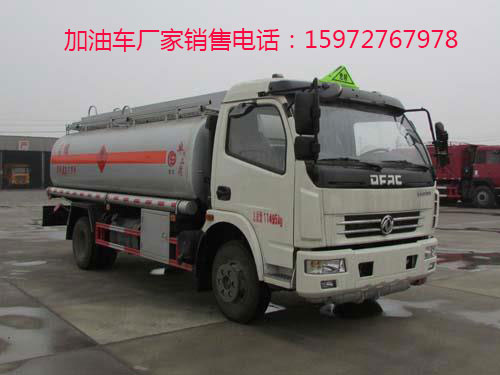

東風多利卡9噸油罐車配置:
東風多利卡單排前翻駕駛室,朝柴正宗國四發動機,5檔變速箱,前橋2.5T,后橋4.5T, 軸距:3800,氣剎,動力轉向,8.25鋼絲胎;安裝前盤制動、ABS、限速裝置。罐體容積11.2立方米,材料采用武鋼國標Q-235鋼材5㎜厚板材制作,帶電腦稅控大流量加油機及大流量自動回位卷盤裝在大梁上。配一個工具箱,罐體頂端加裝一個水箱。配一個防火帽,兩根輸油管,兩個滅火器。罐底安裝緊急切斷裝置。罐蓋為歐標罐蓋,帶后爬梯,帶出口箱、工具箱?蛇x裝下裝油裝置、廢氣回收、防溢流探頭、探桿、探桿座等裝置。
注:罐體采用武鋼產Q-235 5mm厚優質板材(國標板材)制作,罐體成型采用同行業最先進的卷板機一次成型,罐體筒體及前后封頭均采用機器自動焊工藝(非人工手動焊接,使焊縫與母體板材的強度達到一致),漲型封頭。罐體成型后先做探傷檢測,然后做兩道防銹漆(防銹處理工作到位,可延長油罐車的使用壽命),之后才是整車安裝。
東風多利卡9噸油罐車參數: 【主要技術參數】 產品商標楚勝牌公告批次281
產品名稱加油車產品型號CSC5112GJY4型加油車
總質量(Kg)11495罐體容積(m3)10.5
額定載質量(Kg)7000外形尺寸6990×2120×2800
整備質量(Kg)4300貨廂尺寸××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人)3載質量利用系數
接近角/離去角(°)24/13前懸/后懸1210/1980
軸數2軸距3800
軸荷(Kg)4595/6900最高車速(Km/h)80
其它備注:1、運輸介質:汽油,密度:700千克/立方米,類項號:3;罐體有效容積:10.5立方米;罐體外形尺寸(長×長軸×短軸)(mm):①選裝單排駕駛室,4900(加油機倉長800)×2050×1500(加油機裝在罐體前部);②選裝單排駕駛室,4900×2050×1400(加油機裝在車架左側或右側);③選裝排半駕駛室4600×2050×1500(加油機裝在車架左側或右側)。2、側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高350mm,截面寬50mm,下邊緣離地高550mm。加油裝置型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司中山分公司,HS1812B/托肯恒山科技(廣州)有限公司,SKES-1112/上海伯萊機械有限公司,SK20QF-111A、SK20QF-222A/鄭州三金石油設備制造有限公司,CS20D1110F/正星科技有限公司,JSK-70B1121CZ/穩恩佳力佳(北京)石油化工設備有限公司。3、隨底盤選裝排半駕駛室及駕駛室外觀。該車安裝具有衛星定位功能的行駛記錄儀;ABS型號/廠家:36BG13-30010/東風電子科技股份有限公司汽車制動系統公司。該車僅用CY4102-CE4B, CY4102-CE4C ,YC4E140-42, YN38CRD1型發動機。發動機與油耗值(L/100Km)對應關系為:CY4102-CE4B/20.75,CY4102-CE4C/20.55,YC4E140-42/20.76,YN38CRD1/21.34。4.該車型僅選用底盤的子午線輪胎,僅選用有限速裝置、前輪盤式制動器、排氣管前置的底盤。
【底盤技術參數】
底盤型號DFA1110SJ11D3底盤名稱載貨汽車底盤
商標名稱東風牌生產企業東風汽車股份有限公司
外形尺寸6815×2080,2280×2450,2390,2550輪胎數6
接近角/離去角(°)24/14輪胎規格8.25-20 14PR,8.25R20 14PR
鋼板彈簧片數8/10+7,11/9+7前輪距1770,1831,1740,1845,1769,1903
燃料種類柴油后輪距1640,1586,1610,1680,1629
排放標準GB3847-2005,GB17691-2005 國Ⅳ
發動機型號 發動機生產企業 排量 功率(Kw)
CY4102-CE4C 東風朝陽朝柴動力有限公司 3856 91 |
