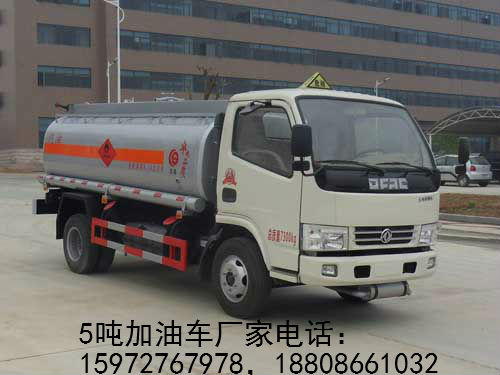

5噸東風凱普特加油車底盤配置：
采用東風凱普特底盤制作，底盤型號為：DFA1070SJ35D6，發動機馬力為：朝柴99馬力或者輕型發動機102馬力，軸距3300MM，輪胎為：7.00鋼幽胎。帶前盤制動、ABS、限速裝置。
5噸東風凱普特加油車上裝配置：
1、罐體以及罐體的前后封頭都采用國標優質Q235碳鋼板/4.2㎜鋼板制作、罐體的前后封頭為水壓弧型狀、罐內防波板為Q235碳鋼 3.0mm鋼板制作\每倉罐內2道防波板\為水壓弧形狀，嚴格保證公告罐體尺寸制作水容積為6.2方，裝柴油5噸。
2、單倉帶泵，可泵進泵出（罐車并配帶60\30帶回流閥的油泵）、此泵安裝在車身左側中部位置，所有自流以及泵出口均帶出口保護箱，所有出口為大梁下出油，出口保護箱為全密封式結構，出口箱帶箱鎖，所有球閥采用 鋁合金，罐體兩側各配壹條與罐體一樣長度的鐵質炮筒管道箱及兩條卸油管并帶快速接頭，兩只4㎏大滅火器，工具箱按有效空間盡量做大。 3、罐體副梁上裝一個恒山大流量加油機，15米的回位卷盤帶加油槍。
4、罐體為銀色漆，所有出口均帶堵蓋，保證整車公告外型尺寸，罐體正中部周圍反光帶，以及紅白相間的反光標識，“易燃易爆”標識貼于罐體左右后正中部各一只。
5、罐體頂部正中位置一只 鋁合金歐標進料孔、罐體底部氣動海底安全總閥一只。
6、出具湖北特檢院罐體檢驗報告、產品質量證明書均按標準出具、產品質量證明書內要求有氣動海底安全閥門的型號以及證明書、探傷報告、竣工圖。 5噸東風凱普特加油車參數：
【主要技術參數】
產品名稱 加油車 產品型號 CSC5070GJY4型加油車
總質量(Kg) 7300 罐體容積(m3) 5.15
額定載質量(Kg) 3435,3500 外形尺寸 5990×1950×2300,2500
整備質量(Kg) 3670 貨廂尺寸 ××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人) 3,2 載質量利用系數
接近角/離去角(°) 19/15 前懸/后懸 1032/1658
軸數 2 軸距 3300
軸荷(Kg) 2920/4380 最高車速(Km/h) 80
其它 備注：運輸介質:汽油,密度:700千克/立方米,類項號:3;罐體有效容積:5.15立方米,罐體外形尺寸 (長×寬×高) (mm):4000×1700×1100(加油機外裝在車架左側或右側),4000×1750×1250(加油機內裝在罐體前部,加油機倉長800mm)。側防護采用冷彎型鋼/Q235B,螺栓連接。后防護采用冷彎型鋼/Q235B,焊接,截面高220mm,截面寬50mm,下邊緣離地高550mm。加油裝置型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司中山分公司,HS1812B/托肯恒山科技(廣州)有限公司,SKES-1112/上海伯萊機械有限公司,SK20QF-111A、SK20QF-222A/鄭州三金石油設備制造有限公司,CS20D1110F/正星科技有限公司, JSK-70B1121CZ/穩恩佳力佳(北京)石油化工設備有限公司。隨底盤選裝駕駛室。選裝后部結構。該車安裝具有衛星定位功能的行駛記錄儀;僅選用子午胎,限速裝置,輔助制動裝置和前盤制動器的底盤;ABS型號/廠家:36BG13-30010/東風電子科技股份有限公司汽車制動系統公司。
【底盤技術參數】
底盤型號 DFA1070SJ35D6 底盤名稱 載貨汽車底盤
商標名稱 東風牌 生產企業 東風汽車股份有限公司
外形尺寸 5845×1900×2220 輪胎數 6
接近角/離去角(°) 19/16 輪胎規格 7.00-16 14PR,7.00R16 14PR
鋼板彈簧片數 8/9+5,6/8+4,6/6+5 前輪距 1506,1404,1500,1441,1586
燃料種類 柴油 后輪距 1466,1458,1520,1500,1530
排放標準 GB3847-2005,GB17691-2005國Ⅳ
發動機型號 發動機生產企業 排量 功率(Kw)
CY4102-CE4F 東風朝陽柴油機有限責任公司 3856 73
D28D10-4DA 東風輕型發動機有限公司 2771 75 |
