江淮格爾發12方吸污車
吸污車廠家直銷電話:159-7276-7978 吸污車是收集、中轉清理運輸污泥、污水,避免二次污染的新型環衛車輛,吸污車可自吸自排,工作速度快,容量大,運輸方便,適用于收集運輸糞便、泥漿、原油等液體物質。吸污車采用國內技術領先的吸污車真空泵,吸力大,吸程遠,特別適合用于下水道內的淤積物的抽吸、裝運和排卸,尤其是可吸下水道泥漿、淤泥、石子、磚塊等較大物體 。尤其是蓄水池里的泥漿,原油,碎石,城市下水道不便人工進行清理或人工清理困難的地方,用吸污車來清理比較方便。緊急情況下可以用作灑水車,吸糞車,運水車(內部清理干凈即可),消防車。
吸污車專用部分由取力器、傳動軸、真空吸污泵、壓力罐體、液壓部分,管網系統、真空壓力表、視糞窗、洗手裝置等組成,隨車配置大功率真空吸污泵和優質液壓系統,罐體封頭一次壓鑄成型、罐體可后開、雙頂自卸。罐內污物可通過后蓋直接傾倒,具有真空度高(比吸糞車的吸力更大)、噸位大、效率高、用途更廣泛的特點。
吸污車主要零部件:油水分離器,水氣分離器,液壓自卸裝置,專用真空吸污泵,容積壓力表,吸物導管,自流閥,真空罐體,連通器(視糞窗),全自動防溢閥,液壓套件。
適用范圍:吸污車與吸糞車具有相同原理,但吸污車又與吸糞車有著不同用途。區別就在于吸污車罐體為圓形罐,結構更緊密,可以耐更高壓力提供更大的吸力,可用于收集清理運輸污水,污泥。
一、江淮格爾發12方吸污車底盤配置:

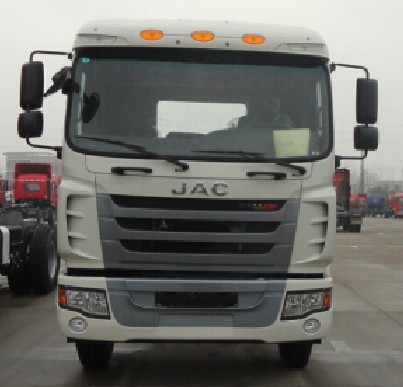

采用江淮格爾發底盤制作,4X2驅動,格爾發A5L半高頂駕駛室,濰柴160馬力馬力,法士特6檔變速箱,9.00R20鋼絲胎,230×75×6車架,電動門窗,空調、行車記錄儀、ABS,電動翻轉,中控門鎖,氣囊座椅,4500MM軸距。
二、江淮格爾發12方吸污車上裝配置:
罐體容積12立方,罐體采用碳鋼板制作、罐體厚6mm,罐體顏色上白下藍隨公告油漆。安裝優質15噸真空吸污泵,罐體顏色隨公告油漆、帶視污窗、視污管、吸污管6米一根、帶油水分離器、防溢閥、帶洗手裝置,罐體兩邊安裝液壓缸帶舉升功能,后蓋為圓形可以液壓打開,后蓋上裝自流閥可直接自流。提供底盤合格證、國五整車合格證、機動車輛上戶發票,臨時牌照、臨時保險。
三、江淮格爾發12方吸污車車性能特點:
1、罐體有效容積12立方米,罐體外形尺寸(罐體直段長×直徑)為:4600×1800(mm),罐體外形設計保證整車協調美觀。

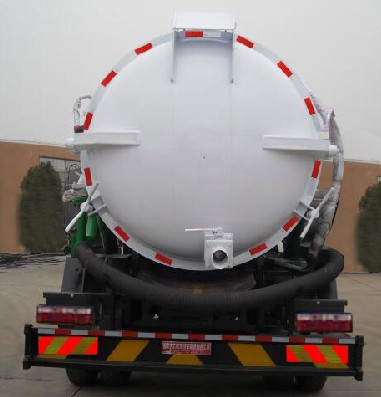

2、罐體為圓柱體形,封頭為標準橢圓形(或半球形),采用專用模具一次旋壓成型,后蓋液壓開啟。后蓋密封圈應耐污水腐蝕。密封圈裝入密封槽后兩側應緊密,不應有間隙。兩側法蘭壓緊密封圈后整個圓周上間隙應均勻。
3、封頭采用≥6mm的優質碳素鋼板,筒體采用6mm厚的優質碳素鋼板,材料為Q235B,厚度負偏差應符合相應國家標準,為防止負壓將罐體和封頭抽變形,應在罐體及封頭內部進行加強。
4、罐內設防波板,鋼板厚度與筒體相同,防波板與罐體連接應牢固。防波板上部留通氣口,下部液流口能過人。
5、罐體法蘭與后封頭法蘭外圓直徑相同。與筒體焊接后控制法蘭變形量,保證能均勻壓緊密封圈。接污槽允許組焊在筒體法蘭下半部。后封頭上加裝觀察孔。
6、吸污管和排液管全部采用無縫鋼管,壁厚不小于4mm, 材料為20#鋼,吸污管和排液管為卡箍式連接,污水管路均采用鋁合金球閥,閥門應有明顯啟閉標識;后排液管放在罐體后部,應與水平面向下成5到10度夾角,方向朝后;罐體舉升到最大高度時后排液口前端與后防護不干涉,吸液口高度與燈架構件不干涉。
7、吸污罐可壓力自卸,也可舉升自卸,兩側液壓舉升。卸料時罐體舉升、下降平穩,無竄動、沖撞和卡滯現象。
8、罐體上部抽氣出口應加裝防溢裝置。選用杭州威龍產品。
9、長條圓形視窗安裝罐體后封頭上便于操作人員觀察的合適位置。罐體加裝液位報警裝置。
10、副車架與主車大梁連接用U型螺栓,安裝后螺紋應露出螺母3~5扣左右。
11、罐內做防腐蝕處理。
液壓舉升系統采用雙作用舉升油缸及控制閥采用國內知名品牌產品,罐體為圓柱型,封頭為橢圓形,罐體受力均勻。罐內有橫向防波板,車輛行駛過程中可以減少對罐體的沖擊,保證車輛行駛平穩;罐內壁有加強圈,可以保證罐體在負壓抽氣的狀態下不會產生變形和抽癟,罐內部進行防腐處理,有效防止介質對罐體的腐蝕。罐頂抽氣管路上加裝有防溢閥,可有防止污染物進入真空泵內和外溢。
四、江淮格爾發12方吸污車車輛免稅:

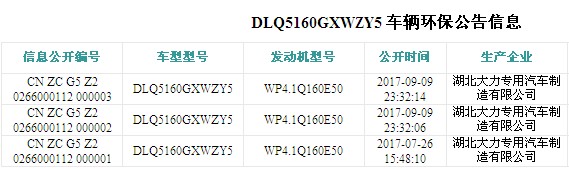

五、江淮格爾發12方吸污車車輛環保:
六、江淮格爾發12方吸污車整車技術參數:
大力牌DLQ5160GXWZY5型吸污車
①罐體材料:采用武鋼6mm優質鋼板制作,分頭采用6mm鋼板旋壓成型,罐體外形為圓柱體,封頭為半球形,封頭凸出部分近300mm,為減小罐體的內壓力,在罐體外部加裝了厚度大25mm的圓形法蘭,可有效避免罐體及封頭被吸扁的現象發生。 ②杭州威龍68/7000(雙泵)真空泵:冷卻方式為自然風冷式,配備子潤滑系統,并配備有潤滑油箱,四通閥,單向閥,優質葉片,該產品是一款高效吸污泵,具有噪音小,低轉速,低功耗,真空度高,使用壽命長,質量穩定,降低使用成本和維修成本等特點。 ③完善的管網系統:可進行正負壓抽吸、排放作業,具有強吸,強排,自吸功能 ④保護裝置:裝配紅外線報警裝置,有效避免因真空度過高或因人為疏忽造成的溢罐現象,大大提高了真空泵及罐體的使用壽命 ⑤罐體及金屬附件:進行了酸洗磷化、噴涂高分子防銹底漆及金屬面漆,具有附著力強、耐腐蝕性好、漆膜均勻,漆皮韌性好、表面平整,色澤穩定、光亮持久等特點。 吸污車廠家直銷電話:159-7276-7978 |
