廈工楚勝罐式污泥運輸車廠家電話:15972767978,18808661032.廈工楚勝罐式污泥運輸車廠家官方網站:http://www.trsjs.com
罐式污泥運輸車價格:
42.8萬(廈工楚勝廠家自提價格)

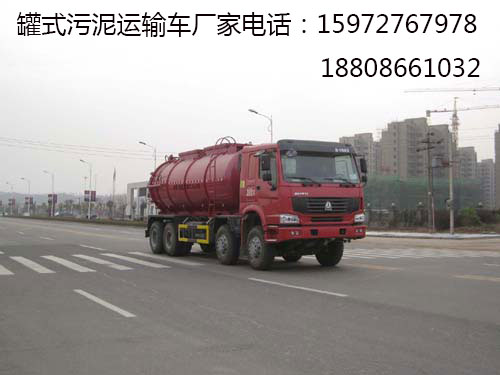

罐式污泥運輸車圖片:
罐式污泥運輸車底盤配置:
采用重汽豪沃底盤制作,豪沃駕駛室,8X4驅動,重汽340馬力發動機,重汽10檔變速箱,16噸雙后橋,軸距為:1800+3800+1350MM,輪胎為:11.00-20。
罐式污泥運輸車上裝配置:
5+1復合板罐體,罐體實際容積19立方米,前舉升式罐體,液壓開蓋,液壓緊鎖。
罐式污泥運輸車【主要技術參數】:
產品商標龍帝牌公告批次275
產品名稱污泥運輸車產品型號SLA5310GWNZ型污泥運輸車
總質量(Kg)31000罐體容積(m3)17.6
額定載質量(Kg)16000外形尺寸9840×2498×3690,3730
整備質量(Kg)14870貨廂尺寸××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人)2載質量利用系數
接近角/離去角(°)19/30前懸/后懸1500/1390
軸數4軸距1800+3800+1350
軸荷(Kg)6500/7000/17500(并裝雙軸)最高車速(Km/h)78
其它備注:隨底盤選裝選裝半高頂駕駛室,高頂駕駛室。選裝高頂駕駛室高度為3730mm。罐體有效容積:17.6立方米,介質:污泥,密度:950公斤/立方米.。罐體尺寸(長×直徑)(mm):6600×2000。側、后防護裝置材料材質:Q235,連接方式:側防護焊接加螺栓連接,后防護螺栓連接,后部防護裝置斷面尺寸(寬×高)40×240(mm),后部防護離地高度:470mm。安裝具有衛星定位功能的行駛記錄儀。發動機/油耗值(L/100km)對應關系為:D10.34-40/46,D10.38-40/46.4,D12.34-40/46.1。ABS系統型號/生產企業:4460046300/威伯科汽車控制系統(中國)有限公司。
【底盤技術參數】
底盤型號ZZ3317N3867D1底盤名稱自卸汽車底盤
商標名稱豪沃牌生產企業中國重汽集團濟南卡車股份有限公司
外形尺寸9450×2496×3125,3730輪胎數12
接近角/離去角(°)19/47輪胎規格11.00-20,11.00R20,12.00-20 18PR,12.00R20 18PR
鋼板彈簧片數11/11/12前輪距2022/2022,2041/2041
燃料種類柴油后輪距1830/1830
排放標準GB17691-2005國Ⅳ,GB3847-2005
發動機型號 發動機生產企業 排量 功率(Kw)
D10.34-40 中國重型汽車集團有限公司 9726 249
D10.38-40 中國重型汽車集團有限公司 9726 276
D12.34-40 中國重型汽車集團有限公司 11596 249
D12.38-40 中國重型汽車集團有限公司 11596 279
罐式污泥運輸車工作原理: 污泥運輸車是在自卸車基礎上,增加后廂門開啟,后廂門鎖緊密封,電液控制系統改裝而成。整車液壓系統分三個單元,一是廂體舉升單元;二是廂門開閉單元;三是廂門鎖緊單元。由電磁閥分別控制,操作臺安裝在駕駛室內,手動開關靈活方便,開關上部配有綠色指示燈,便于駕駛員操作。電液控制系統內設計了光電控制防誤操作裝置,可有效防止操作人員因違反操作程序而造成機件損壞事故發生。 電液控制系統組成和原理 整車電液控制系統由液壓油泵(取力器驅動),液壓油箱(帶過濾器),電磁閥(三合一底板連接),溢流閥(壓力表顯示),后廂門開閉油缸,后廂門鎖緊油缸,廂體舉升油缸,液壓油管,光電傳感器,繼電器,開關操作臺(駕駛室內)等部件組成。工作原理:變速器掛二檔后,掛上取力器,由取力器輸出動力驅動液壓油泵,液壓油泵開始泵油,液壓油通過溢流閥(調節系統壓力不超過16Mpa),進入電磁換向閥,撥動廂體舉升開關--后廂門開閉開關—后廂門鎖緊開關,分別控制三組油缸伸縮,完成整個作業過程。 |
