國六江鈴洗掃車_
中潔牌XZL5073TXS6型洗掃車

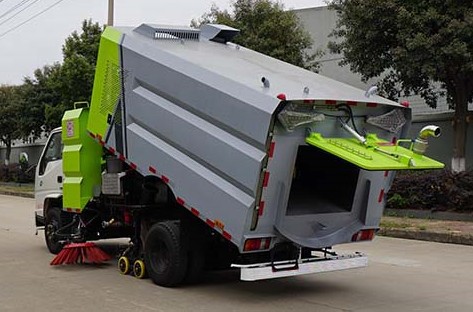

● 垃圾箱外形采用長方體的造型,箱體受力均勻,結構性能強,美觀。垃圾箱采用304不銹鋼制作,永不銹蝕。 ● 工作裝置采用“中置兩盤掃+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置形式。 ● 中置兩盤掃(掃盤可單獨控制)+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿(左右高壓側噴管可獨立控制)結構,實現路面的洗掃及吸塵。 ● 左右側噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置,有效的將清洗后的污水和垃圾全部歸攏趕至吸嘴處,并吸收于污水垃圾箱內,使路面不留塵土、積水,路面清洗、刷掃和污水回收效果佳。 ● 清水箱和垃圾箱分體布置,有效空間利用最大化,一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放,隨時加清水繼續作業;垃圾箱采用雙油缸自卸卸料,箱內同時設有大流量高壓噴嘴,可快速沖洗垃圾箱 ● 中置寬吸嘴具有液壓浮動功能,有效的延長橡膠滾輪的壽命。 ● 采用CAN編程、智能化控制系統,電、液、氣集中控制,駕駛員可在駕駛室內完成各種動作的操作。
整車配置: 該洗掃車采用國六江鈴底盤改裝,加裝副發動機、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。 改裝組件說明: 1、 江鈴國六底盤。 2、 副發動機采用江鈴64KW帶渦輪增壓副發動機。 3、免維護自動離合器,減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。 4、采用大功率耐磨免維護離心風機,噪音低、效率高、風量大,使用壽命長。 5、品孚高壓水泵。 6、索諾天工、岡田精工,氣動閥,氣動閥門。 7、副發動機加裝空氣濾芯,有效防止副發動機進灰塵,導致拉缸。 8、車輛尾部倒車影像。 9、車輛尾部手動操作盒。 10、車輛尾部后噴霧。

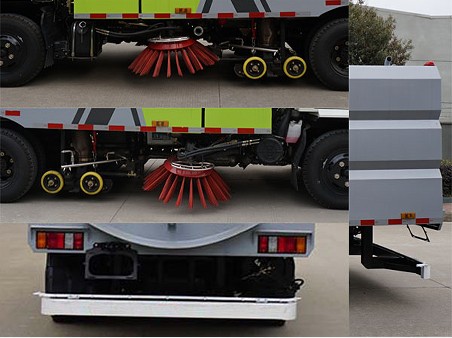

11、車輛自帶15M高壓洗車卷揚。 12、左右立掃為單掃盤,減少了掃刷的數量和掃刷消耗量,能降低使用成本。掃刷上加裝噴水裝置,用于噴霧降塵。左右立掃分開控制,可實現右掃和全掃等不同的作業模式。 13、吸盤的吸口寬度達到1400mm,確保作業總寬度大于2.6m。4個高度可調的吸嘴輪,能方便調整和保證吸嘴與路面間合理間隙,從而達到更好的吸污效果,吸污效率更高。 14、吸盤內有高壓噴水裝置,噴嘴布置在吸盤內部,能最大限度沖洗路面。左右高壓噴水支架安裝在吸盤上,隨吸盤升降,結構簡單緊湊,保證噴水支架達到最佳的沖洗效果。 15、后部采用LED箭頭燈警示燈,保證行車作業安全。 16、掃盤擺線馬達采用三洋馬達,使用壽命長穩定可靠,故障率低。 17、液壓管路采用德國標準技術密封結構形式,抗震動性能好,密封可靠性高,可實現無泄漏的密封效果。 18、采用黎航液壓電磁閥,關鍵電控元件采用施耐德電器開關,可靠性高,使用壽命長。 21、CAD線路總成駕駛室操作作業。 19、加裝手動泵應急系統,在副發動機停止的狀態下也能舉升垃圾箱,便于維護保養。 20、垃圾箱,容積達2.5m³,廂體采用傾翻卸料。 21、清水箱,容積達3m³。 22、非不銹鋼件經防銹處理,經久耐用。
|
