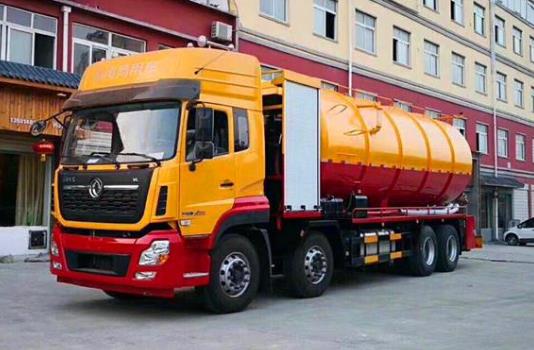

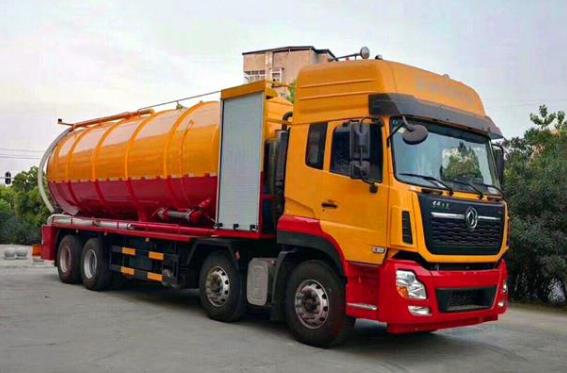

東風天龍前四后八清洗吸污車
東風天龍前四后八清洗吸污車采用東風天龍底盤,420馬力發動機,罐體容積33方,天津通潔高壓泵、濰柴副發動機、水環泵。
東風天龍前四后八清洗吸污車底盤配置:
采用東風天龍前四后八DFH1310A1底盤,8×4驅動,D310平頭高頂雙臥駕駛室,東風dCi420-51(國Ⅴ,柴油-高壓共軌+SCR后處理),軸距2050+4400+1350mm,車架前寬940mm,后寬860mm ,全鋁580L主燃油箱,陜齒12檔12JSD200TA變速箱 ,5T雙前橋 ,10T單級減速雙后橋,車架縱粱斷面尺寸280×90×(8+4)mm,鋼板彈簧片數3/3/10 ,12R22.5子午胎 ,東風科技4通道ABS,全浮式駕駛室懸置(前后懸機械彈簧-帶橫向減震器),液壓電動翻轉,電動玻璃升降器,中控-遙控前車門鎖,氣囊減震司機座椅,通道式儀表板,裝空調。
東風天龍前四后八清洗吸污車上裝配置:
1、水污為一體灌,罐體32方,清水灌8方,污水灌25方,罐體及封頭8mm,清水污水灌水泥灌口3個,尾部1個600MM的液壓開門,不銹鋼水循環過濾泵及水箱,中置頂,一個水泥罐口、一個吸污罐口、視污窗、爬梯、兩側平臺;
2、配420馬力副發動機,帶253型號水循環泵,頂部側防滑護欄,水倉5方亮管一根,清水倉消防栓進水口,2倉外互通安裝4寸球閥,后視污口一個,側視污口一個,中置頂。
3、天津通潔流量270/min、壓力24mpa,后封頭可拆旋轉卷盤,高壓管100米用2層鋼絲管,耐壓22map,,后封頭下部開600mm液壓開啟排污口,后蓋左底盤下側6寸排污閥一個,4寸排污閥一個,后蓋右下4寸排氣口一個,罐體右側4寸吸污口一個,罐體側面裝吸污管一根,后尾部裝雙箭頭燈,副發循環不銹鋼水箱,一個工具箱2層,上層中間做隔斷,副發吸氣管133mm,防溢流裝置。
4、罐體2側護欄走臺底盤空間充分利用,排氣管和水循環管不能占用平臺空間,循環水管上裝洗手龍頭一個,軟鏈接處方便換管維修,平臺方便客戶擺放20米吸污管和其它長型工具。 |
