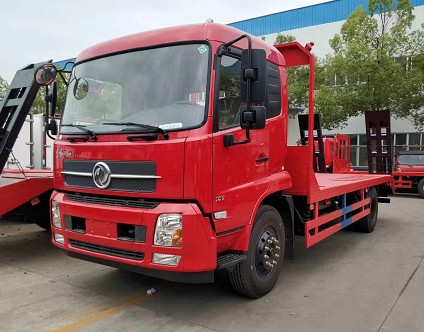

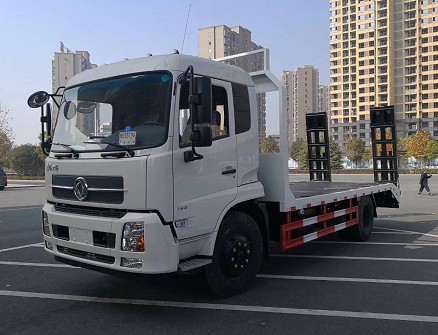

東風天錦單橋平板運輸車
平板運輸車廠家直銷電話:159-7276-7978
該車適用于公路路面機械、攤鋪機、鐵銑機、壓路機以及工程履帶設備等各種公路、市政、建筑大型施工機械設備的轉場運輸。它具有靈活方便、自主上下(各履帶式工程設備可自行上下平臺,無需其他任何起吊設備及輔助工具)、升降自如(跳板采用內隙自調液壓增力式裝置,可自行升降)的特點。首次采用串聯式平衡懸掛,運輸?shù)缆窡o論平整、凹凸,懸掛系統都能均衡受力,從而保證了車輛在運輸過程中安全無損壞。安裝防滑條,保證被運輸車輛的安全性。各種不同寬度的工程履帶設備均能上下。
東風天錦單橋平板運輸車底盤配置:
東風天錦平板運輸車,4X2驅動,配置玉柴6缸180馬力或康機6缸180馬力發動機,東風6檔變速箱,5噸前橋,10噸后橋,9.00R20鋼絲胎,250雙層大架,帶ABS、空調、行車記錄儀。上裝副梁10*10規格5mm厚方鋼,平板采用5mm厚花紋板,爬梯采用雙簧設計,帶簡易支腿,用戶可選裝液壓折疊爬梯,貨箱平板長6.6米,是運輸15噸小型挖掘機,小型工程機械等最理想的車型。
東風天錦單橋平板運輸車上裝配置:

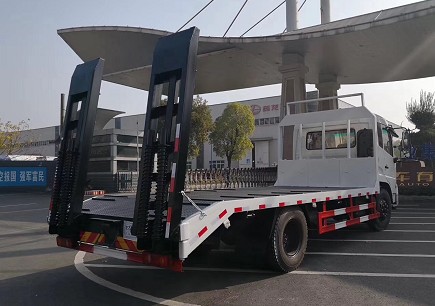

東風天錦單橋平板運輸車,采用武鋼生產的5mm厚花紋板,平板四周為12號槽鋼,尾部爬梯長2.2m,寬60公分;上裝支撐梁10*10規格5mm或者6mm厚方鋼,貨箱平板采用5mm或者8mm厚花紋板,爬梯采用雙簧設計,帶簡易支腿,貨箱平板長度6.2米,可選擇液壓折疊爬梯,可以選擇貨箱帶欄板設計,是運輸15噸小型挖掘機、小型工程機械等最理想的拖車。
底板為8MM花紋板或10MM平板。底板橫梁加密,采用120MM*120MM* 8MM厚的國標方鋼制作,加140的槽鋼,間隔250mm一根。尾部爬梯長約2.3米,為600MM寬的雙爬梯,爬梯采用140MM*70MM的錳鋼國標型材制作,結實耐用,爬梯帶雙彈簧自動彈回,簡單方便。在車子尾部有兩個支腿,為折疊式,在挖機上去時,把支腿放下,有4點受力車頭就不會翹起。在爬梯和工作臺面上都帶有16的螺旋鋼筋滑。在邊框下裝有緊繩器和鉤子,以便于緊固貨物。
東風天錦單橋平板運輸車整車技術參數:
程力威牌CLW5164TPBD5型平板運輸車
【主要技術參數】
|
產品商標
|
程力威牌
|
公告批次
|
296
|
產品名稱
|
CLW5164TPBD5型平板運輸車
|
產品號
|
ZMZED5GN018
|
總質量(Kg)
|
15800
|
罐體容積(m3)
|
|
額定載質量(Kg)
|
8605
|
外形尺寸
|
9000×2500×3000
|
整備質量(Kg)
|
7000
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
3
|
載質量利用系數
|
|
接近角/離去角(°)
|
20/12
|
前懸/后懸
|
1430/2570
|
軸數
|
2
|
軸距
|
4700,5000
|
軸荷(Kg)
|
5600/10200
|
最高車速(Km/h)
|
98
|
其它
|
該車僅用于運送不可拆解物體。隨底盤選裝駕駛室,車輛顏色可選。防護材料:Q235A碳鋼,連接方式:左右側面與平板縱梁采用焊接連接, 后部斜坡與后防護干涉,故后防護豁免。后部離地高度:480,整車長/軸距/后懸對應關系為:9000/5000/2570.安裝具有衛星定位功能的行駛記錄儀,ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司.僅采用ISD190 50,ISD210 50,ISD180
50,EQH180-52,EQH180-53,ISB180 50,ISD270 50型號發動機,對應油耗值(L/100km)分別為:27.4,27.3,27.6,24.8,24.4,27.8,27.3.僅采用9.00R20 16PR,10.00-20 16PR, 10.00-20 18PR,10.00R20 14PR,10.00R20
16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5
18PR,295/80R22.5規格輪胎。
|
【底盤技術參數】
|
底盤型號
|
DFL1160BX1V
|
底盤名稱
|
載貨汽車底盤(二類)
|
商標名稱
|
東風牌
|
生產企業
|
東風商用車有限公司
|
外形尺寸
|
7090×2370×2760
|
輪胎數
|
6
|
接近角/離去角(°)
|
20/18,20/13
|
輪胎規格
|
9.00R20
|
鋼板彈簧片數
|
7/9+6,8/10+8,10/11+10
|
前輪距
|
1880,1900,1920
|
燃料種類
|
柴油
|
后輪距
|
1800,1860,1820
|
排放標準
|
GB3847-2005,GB17691-2005國V
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
ISB180 50
|
東風康明斯發動機有限公司
|
5900
|
132
|
