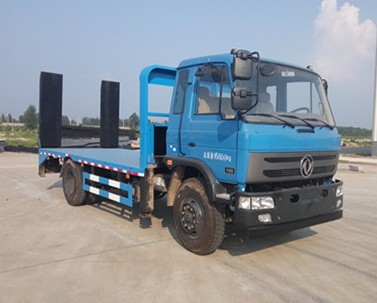

東風145平板運輸車
平板運輸車廠家直銷電話:159-7276-7978
該車適用于公路路面機械、攤鋪機、鐵銑機、壓路機以及工程履帶設備等各種公路、市政、建筑大型施工機械設備的轉場運輸。它具有靈活方便、自主上下(各履帶式工程設備可自行上下平臺,無需其他任何起吊設備及輔助工具)、升降自如(跳板采用內隙自調液壓增力式裝置,可自行升降)的特點。首次采用串聯式平衡懸掛,運輸?shù)缆窡o論平整、凹凸,懸掛系統都能均衡受力,從而保證了車輛在運輸過程中安全無損壞。安裝防滑條,保證被運輸車輛的安全性。各種不同寬度的工程履帶設備均能上下。
東風145平板運輸車底盤配置:
采用東風145底盤制作,4X2驅動,玉柴6缸160馬力或康明斯170馬力發動機,250mm雙層大架,9噸后橋,4.5噸前橋,9.00-20輪胎,陜齒8擋或東風6擋,平頂駕駛室,帶方向助力,平板長度6.6m,最大載重量15噸。
東風145平板運輸車上裝配置:

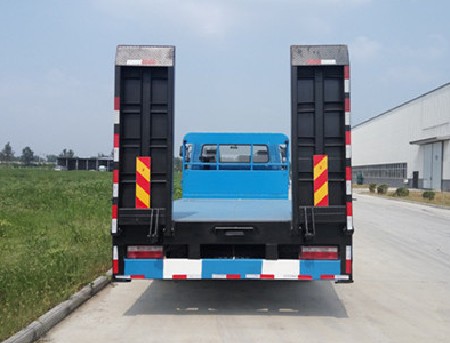

東風145平板運輸車采用武鋼生產的5mm厚花紋板,平板四周為12號槽鋼,尾部爬梯長2.2m,寬60公分;上裝支撐梁10*10規格5mm或者6mm厚方鋼,貨箱平板采用5mm或者8mm厚花紋板,爬梯采用雙簧設計,帶簡易支腿,貨箱平板長度6.2米,可選擇液壓折疊爬梯,可以選擇貨箱帶欄板設計,是運輸15噸小型挖掘機、小型工程機械等最理想的拖車。
底板為8MM花紋板或10MM平板。底板橫梁加密,采用120MM*120MM* 8MM厚的國標方鋼制作,加140的槽鋼,間隔250mm一根。尾部爬梯長約2.3米,為600MM寬的雙爬梯,爬梯采用140MM*70MM的錳鋼國標型材制作,結實耐用,爬梯帶雙彈簧自動彈回,簡單方便。在車子尾部有兩個支腿,為折疊式,在挖機上去時,把支腿放下,有4點受力車頭就不會翹起。在爬梯和工作臺面上都帶有16的螺旋鋼筋滑。在邊框下裝有緊繩器和鉤子,以便于緊固貨物。
東風145平板運輸車整車技術參數:
楚風牌HQG5160TPBEQ5型平板運輸車
【主要技術參數】
|
產品商標
|
楚風牌
|
公告批次
|
296
|
產品名稱
|
HQG5160TPBEQ5型平板運輸車
|
產品號
|
ZMFGX5GN02B
|
總質量(Kg)
|
15800
|
罐體容積(m3)
|
|
額定載質量(Kg)
|
8325
|
外形尺寸
|
9000×2500×3300,3600
|
整備質量(Kg)
|
7280
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
3
|
載質量利用系數
|
|
接近角/離去角(°)
|
21/13
|
前懸/后懸
|
1250/2050
|
軸數
|
2
|
軸距
|
3950,4500,5100,4700,4200
|
軸荷(Kg)
|
5800/10000
|
最高車速(Km/h)
|
90
|
其它
|
1,外形尺寸=前懸+軸距+后懸;7500=1440+3950+2110。2,防護裝置材料Q235A,側防護螺栓連接.后防護欄為整體結構,且離地高度:500mm.3,ABS型號為ABS-E 4S/4M,生產廠家為威伯科汽車控制系統(中國)有限公司.隨底盤選裝駕駛室前臉以及保險杠.ISD180 50;YC6JA180-50;ISD190 50;ISB170 50;ISB190 50;ISB210
50;YC4E160-56;YC4S150-50;EQH180-52發動機最大凈功率依次為127kW,128kW,138kW,119kW,135kW,149kW,113kW,105kW,129kW.
4,可選裝550mm高側欄板,可選裝不帶后爬梯。選用底盤里的輪胎9.00-20 16PR,10.00-20 16PR,10.00R20 16PR.
|
【底盤技術參數】
|
底盤型號
|
EQ1160GD5DJ
|
底盤名稱
|
載貨汽車底盤(二類)
|
商標名稱
|
東風牌
|
生產企業
|
東風商用車新疆有限公司
|
外形尺寸
|
7240×2500×2610
|
輪胎數
|
6
|
接近角/離去角(°)
|
21/18
|
輪胎規格
|
9.00-20
|
鋼板彈簧片數
|
9/12+10
|
前輪距
|
1900,1880,1810,1940
|
燃料種類
|
柴油
|
后輪距
|
1860,1800,1800,1860,1830
|
排放標準
|
GB17691-2005國Ⅴ,GB3847-2005
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
ISB170 50
YC4E160-56
YC4S160-50
|
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
|
5900
4260
3767
|
125
118
118
|
