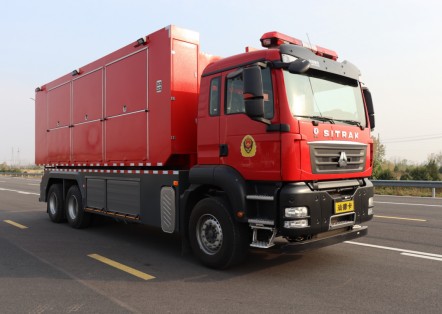

博利牌BLT5210TXFZX80/JY-S6型自裝卸式消防車
技術規格書
1、整車概述
整車采用中國重汽集團生產的汕德卡ZZ5356V524MF1 6×4型專用二類底盤改制而成。以車載拉臂鉤裝載集裝箱模塊的形式運輸相關消防設備器材,且根據需要可以由一個底盤配置不同功能的箱體,實現一車多用。
車廂骨架采用鋼質型材焊接成型,內外蒙板為鋁合金蒙皮,采用粘接工藝,并進行封縫處理,用于防電化學腐蝕。有效防止漆面剝落(如磕碰、撞擊)造成外蒙板銹蝕或在潮濕環境下的電化學腐蝕等現象發生,最大程度延長了車廂的使用壽命。
整車配備帕爾菲格T20 L6300型拉臂勾,最大起重能力20噸,且技術成熟、性能穩定、被廣泛用于消防車。整車消防性能符合GB7956.1-2014、XF39-2016標準要求,通過國家消防裝備質量檢驗檢測中心檢驗。底盤通過國家轎車質量監督檢驗中心檢驗并取得中國國家強制性產品認證證書,發動機排放符合GB17691-2018中第六階段排放標準要求。
2、整車參數
外廓尺寸
|
9800×2520×3950mm
|
軸距
|
5200+1400mm
|
最大總質量
|
21000kg
|
整備質量
|
20850kg
|
發動機額定功率
|
341kW
|
乘員人數
|
1+1人
|
最高車速
|
90km/h
|
拉臂鉤廠家型號
|
帕爾菲格T20 L6300
|
拉臂鉤最大起重
|
20噸
|
比功率
|
341/21=16.2kW/t
|
接近角/離去角
|
16°/22°
|

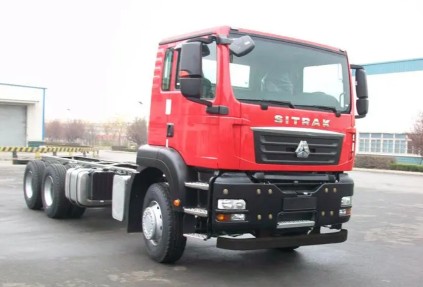

3、底盤參數
品牌型號
|
重汽SITRAK(汕德卡)ZZ5356V524MF1
|
驅動型式
|
6×4
|
軸距
|
5200mm+1400mm
|
最大允許總質量
|
35000kg(前軸9000kg、雙后軸26000kg)
|
發動機
|
型號:MC11.46-61
|
額定功率:341kW,最大凈功率:338kW
|
最大扭矩:2200N.m/950-1400rpm
|
排量:10.518L
|
排放標準:國Ⅵ
|
燃油類型:柴油
|
直列六缸、水冷、四沖程、增壓中冷、高壓共軌
|
爬坡性能
|
30%
|
車身穩定裝置
|
定速巡航、ABS(防抱死制動系統)、ESC(汽車電子穩定控制系統)、EBS(電控制動系統)、雙回路氣壓制動,彈簧儲能斷氣制動,發動機排氣制動,前輪盤式制動后輪鼓式制動
|
輪胎
|
385/65R22.5/315/80R22.5,全輪胎壓監測
|
駕乘座椅
|
駕駛員座椅左置,高舒適空氣彈簧駕駛員座椅。所有座椅均設有安全帶。每個乘員各有 1 個扶手
|
視鏡型式
|
兩側電動電熱后視鏡
|
駕駛室結構
|
平頭,雙開門單排座,電動液壓自動翻轉
|
中控門鎖,電動車窗,原裝冷暖空調
|
設備
|
駕駛員中控右側設置消防操作儀表板及警燈控制盒,設備為獨立式附加電路,操作安全方便,加裝有
1、 100W警報器,警燈、標志燈、示廓燈等操控開關;
2、 取力器控制開關及指示燈;
3、 附加電源開關;
4、 分辨率1080P的360°行車記錄儀和定位、導航等多功能一體的智能終端, 帶夜視功能,屏幕尺寸7英寸;支持分屏和單屏,支持 24 小時存儲功能,存儲卡不小于 32G)和后4個倒車雷達;
|

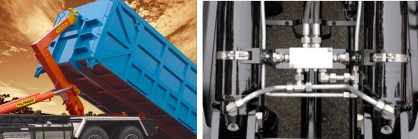

4、拉臂鉤
品牌型號
|
帕爾菲格 T20 L6300
|
配置
|
主要由副車架、舉升架、主框架、導向裝置、提升裝置、箱體鎖緊裝置組成。全套液壓系統?蓤行箱體的起吊、平移、鎖緊功能。液壓油泵、液壓油箱和相應的管路,整個系統的控制裝置設置在駕駛室內。
|
最大起重能力
|
20000kg
|
鉤環中心到后輥輪距離
|
6016mm
|
水平移動距離
|
1351mm
|
鉤心高度
|
1650mm
|
導軌外寬
|
1060mm
|
液壓系統最大工作壓力
|
31MPa
|
液壓油箱容積
|
100L
|
連續裝卸 100 次液壓油溫溫度
|
≤90℃
|
裝載(提升) 時間
|
≤60 s
|
卸載(放下) 時間
|
≤40 s
|
5、器材箱模塊
結構
|
型鋼焊接框架結構,鋁合金板蒙板
|
內部器材架
|
鋁合金40*40型材搭接而成,鋁合金隔板采用3mm光面拉絲鋁合金板粘接
|
配電箱
|
蓄電池由底盤充電,為廂體照明及開閉門供電,配備外接電源輸入、輸出接口
|
門
|
電動液壓上翻門及坡道門;后門為對開門
(可根據客戶要求及模塊功能調整)
|
廂體尺寸
|
6750mm×2400mm×2300mm(可根據客戶要求及模塊功能調整)
|
照明燈
|
內設有 LED 白光照明燈帶, 能夠滿足整個箱體的照明, 照明燈開關與上翻門聯動
|
設備
|
2kw移動式發電機
|
器材布置
|
根據不同救援需求設計內部器材布置
箱體內根據器材使用方式不同設置有各種專用拖架、破拆工具拖架、抽屜、推車模塊、可調器材盒等機構放置和固定各種器材裝備,在裝卸和運輸過程中不會發生移動。
|
器材箱數量
|
2套(可根據客戶要求調整箱體模塊功能)
|
6、電氣附件
電源總開關
|
設有電源總開關
|
警燈
|
駕駛室頂部安裝有1個LED紅色長排警燈
模塊箱體兩側上部各安裝有3個LED紅色爆閃燈
模塊箱體尾部上方安裝有2個后示廓燈
箱體下部安裝3個內嵌式黃色警示燈
|
警燈警報控制器
|
功率100W,駕駛室內配有手持擴音器
|
工作照明燈
|
車體兩側上部各2個,LED照明
|
7、隨車資料及器材
資料名稱
|
數量
|
底盤使用、維護說明書
|
1份
|
底盤質量保修卡、合格證
|
1份
|
底盤維修手冊
|
1份
|
底盤改裝手冊
|
1份
|
底盤廠家提供的底盤隨車配件清單
|
1份
|
車輛整車合格證
|
1份
|
上裝操作使用說明書
|
3份(紙質版、光盤、U盤電子版各1份)
|
上裝維護保養說明書
|
3份(紙質版、光盤、U盤電子版各1份)
|
上裝零配件目錄圖冊
|
3份(紙質版、光盤、U盤電子版各1份)
|
隨車工具清單、器材清單
|
1份
|
車架號、發動機號拓印件
|
各2份
|
車輛交接清單
|
1份
|
原裝底盤保養濾芯1套(空濾、柴油油濾、機濾、空調濾芯)
|
各1件
|
干粉滅火器(≥2kg)
|
1具
|
|
