浙江嘉隆牌緊急切斷閥自動控制系統銷售電話: 159-7276-7978 一、產品功能:
緊急切斷閥自動控制系統作為緊急切斷閥的一個安全輔助裝置,自動檢測閥門啟閉狀態,當緊急切斷閥打開并且車輛行駛速度大于5km/h時,自動關閉緊急切斷閥。
特別說明:語音播報款不帶自動關閉功能,只是進行語音提示。自動關閉和全項功能款有自動關閉功能,其中全項功能在自動關閉的基礎上還帶有語音提示。
二、產品特點:
1、擁有核心專利技術,并內置FFT算法。
2、高鐵測速技術。
3、緊急切斷閥啟閉狀態傳感器監測技術。
4、產品本質安全防爆技術,膠封防爆技術等復合防爆技術于一體。
5、短路保護與防反接保護技術。
6、系統應用32位高性能MCU,性能穩定。
7、適用于市場上所有氣動緊急切斷閥。
三、安裝和接線:
1、供電電源必須由點火開關控制,接在在點火開關火線后面,不能直接從電池上取電。列如從車輛尾燈或者行車燈線路接入。

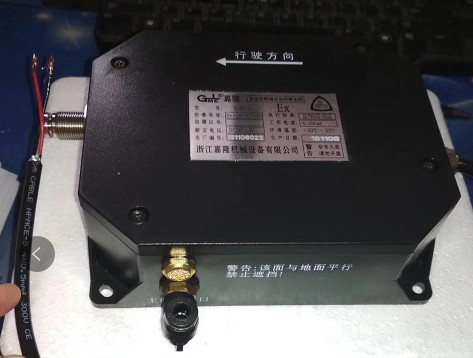

2、保證標記有“與地面平行,禁止遮擋”的面與地面之間的安裝角度誤差小于等于15度。
3、接線方式:車載電源接入殼體上印有“電源線絲印信引出線上,內部為紅色、黑色線為電源線,由于內部有電波整流橋,電源不分正負極。特別說明:由于本報警信號由
光藕作為IO輸出,如要和外設進行通信,黃色線為信號輸出線,綠色線為信號輸入線,白色為隔離信號公共端。
4、殼體上印有“主閥出氣口”絲印的氣管接頭和氣動組合開關的主閥出氣口相連接,由于主閥出氣口一般會連接油氣回收閥,所以此處需要中個三通。
5、殼體上印有“緊急關閉口”絲印的氣管接頭和氣動組合開關的緊急關閉口相連接。

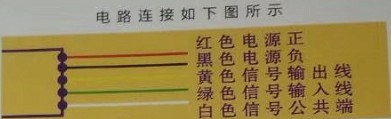

緊急切斷閥自動控制系統接線方法:
注:紅色為電源正
黑色為電源負
黃色信號輸出線
綠色信號輸入線
白色信號公共端
安裝尺寸:151X121X49mm
四、故障排除:
底閥無法正常關閉:
1、檢查氣路是否正常,如果氣壓過低可能是漏氣,找到漏氣處。
2、檢查電源口是否有電,如果無電壓可能電源線存在斷路。
3、標記有“與地面平行,禁止遮擋”的面是否有金屬物品遮擋,如果有請移除。
警告:
標記有“與地面平行,禁止遮擋”文字的面不能有金屬物品遮擋,否則會使得傳感器無法測速從而造成產品功能失效,供電電源必須由點火開關控制,不能直接從電池上取電。
