JDF5290GXFSG130/Z6型水罐消防車
技 術 規 格 書
底盤公司介紹:中國重汽集團濟南商用車有限公司,是中國重汽(香港)有限公司的全資子公司,公司位于重汽章丘工業園,是中國重汽集團重要的整車生產基地之一。廠區占地660余畝,建筑面積45萬平方米,年產能力10萬輛。擁有從車架、車身總成生產到整車裝配、檢測等全過程國際先進水平生產線。其中總裝配生產線,可根據用戶個性化需求,實行柔性化生產。產品品種覆蓋普通貨車、自卸車、牽引車、專用車、特種車,驅動形式4×2、6×2、6×4、8×4、10×4及全驅系列4×4、6×6、8×6、8×8產品,涵蓋中卡、中重卡、重卡全系列車型,全面滿足了用戶的需求 。
一.整車描述
1.概述

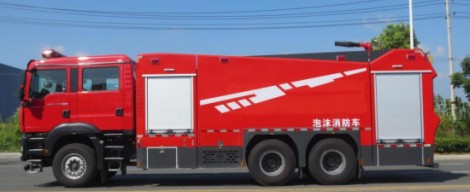

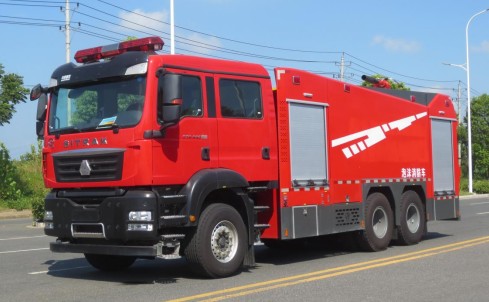

JDF5290GXFSG130/Z6型水罐消防車采用ZZ5356V524MF5底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝雙排,可乘坐2+4人,該車為外露罐結構,車身前部為器材箱,中部為罐體,后部為泵房。載液罐體為優質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水量12800kg,裝備了上海茸申消防器材有限公司生產CB10/60-RS型常壓消防泵,額定流量60L/S,車頂安裝成都威斯特消防機械有限公司生產的PS8/60W型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求;整車通過國家消防裝備質量監督檢驗中心檢測并已列入工信部汽車新產品公告,CCCF正在申報中。
2.整車主要參數
外廓尺寸
|
10055×2550×3620mm
|
最大總質量
|
28950kg
|
載液量
|
載水12800kg
|
最高車速
|
95km/h
|
消防泵額定流量
|
60L/s 1.0MPa
|
消防炮額定流量
|
水罐車:60L/s 1.0MPa
|
消防炮射程
|
水罐車:≥75m
|
比功率
|
341/29=12
|
接近角/離去角
|
19°/10°
|
二.底盤

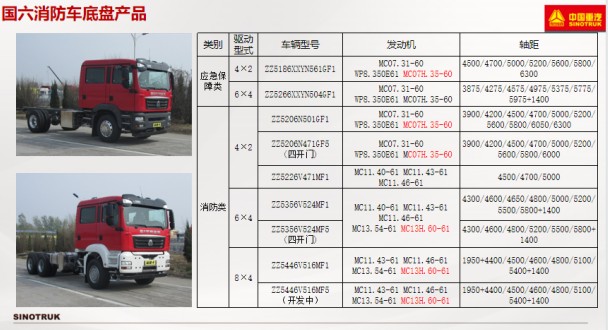

1.底盤主要參數
型號
|
ZZ5356V524MF5
|
|
制造商
|
中國重汽集團濟南卡車股份有限公司
|
發動機額定功率
|
341kw
|
發動機排量
|
10518ml
|
發動機排放標準
|
GB17691-2018國Ⅵ
|
驅動形式
|
6×4
|
軸距
|
4600+1400mm
|
最大允許總重
|
35000kg
|
2.乘員室
結構
|
平頭,四門,原裝雙排
|
|
司乘人員數
|
2+4人
|
設備
|
原車儀表板處設置消防操作儀表板及警燈控制盒,加裝
1、 警報器;
2、 取力器控制開關及指示燈;
3、 附加電源開關;
|
三.上裝結構及性能參數
總體布置
|
整車由消防員乘員室和車身兩大部分組成,車身布置采用三分體式結構,前部為器材箱,中部為罐體,后部為泵房,罐體為平行六面體廂式容罐。
|
|
1.器材箱和泵室
結構
|
主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑花紋板,可行走,兩邊設防滑翻轉踏板
|
|
器材箱
|
器材箱兩邊設鋁合金卷簾門,內有照明燈,器材箱室內根據需求設儲物盒,側下裙邊設有工具箱可放置小型工具。
|
泵房
|
泵房位于整車后部,兩側與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材
|
爬梯及拉手
|
后爬梯采用鋁合金兩節翻轉爬梯,使用時離地不超過450mm,上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管,表面噴塑處理。
|
2.水罐
|
容量
|
128000kg(SG130)
|
|
材質
|
優質碳鋼(底板5mm,側板4mm,頂板4mm)
|
罐體固定
|
與副車架彈性連接
|
罐體設置
|
人孔:設DN460人孔蓋1個,帶有快速鎖定/開啟自動泄壓裝置
|
溢流口:設DN65溢流口1個
|
放余水口:設1個DN40放余水配手動球閥
|
注水口:在水罐左右兩側各接1個DN65接口
|
進出水口:設1個水罐到水泵進水管DN150手動蝶閥,設1個水泵至水罐充水管DN65氣動球閥
|
四.水系統
1.水泵
型號
|
CB10/60-RS型常壓車用消防泵
|
|
形式
|
常壓離心式
|
額定流量
|
60L/s @1.0MPa
|
出口額定壓力
|
1.0MPa
|
最大吸深
|
7m
|
引水裝置
|
雙活塞真空泵
|
引水時間
|
最大吸深時≤50s
|
2.管路系統
管道材質
|
優質無縫碳鋼管
|
|
吸水管路
|
泵房左右兩側各設1個DN150吸水口
|
注水管路
|
水罐左右兩側各設1個DN65注水口,泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路
|
出水管路
|
泵房左右兩側各設1個DN65及1個DN80出水口帶截止閥
|
冷卻水管路
|
配有冷卻取力器的冷卻水管路及控制閥
|
五.滅火裝置
水罐(SG130)
型號
|
PS8/60W
|
|
制造商
|
成都威斯特消防機械有限公司
|
回轉角度
|
360°水平回轉
|
最大仰/俯角
|
俯角≤-15°,仰角≥+45°
|
流量
|
60L/S
|
射程
|
水≥75m
|
六.消防控制系統
控制面板
|
控制面板包含水泵轉速表、水罐液位表、真空壓力表、出口壓力表以及功能按鍵,面板整體采用標準化工業設計風格,面板功能劃分清晰,方便操作。
|
|
按鍵功能
|
急停、總電源、器材照明、泵室照明、側照明、后照明、引水、備用1、備用2、備用3、備用4及油門旋鈕開關。
|
安全措施
|
采用12路繼電器和保險絲雙層保護線路。每一路輸出均配有10A保險絲片,該保險片采用汽車通用型插片保險,方便維護。
|
油門控制
|
采用遠程電子油門系統。
|
七.電氣設備
附加電氣
|
設獨立電路
|
|
輔助照明
|
消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等
|
頻閃燈
|
車身兩側安裝紅、藍兩色頻閃燈
|
警示裝置
|
長排全紅警燈,安裝在駕駛室頂部
|
警報器,其控制盒在駕駛員前下方
|
火場照明
|
上裝后部安裝35W消防探照燈1個
|
八.表面處理
面漆
|
優質國產漆
|
顏色
|
車體外表面主色為RO3消防紅
|
九.隨車消防器材的布置和配備
1.器材布置
1
|
按照消防實戰需要,根據消防操作程序,就近取放。
|
2
|
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
|
3
|
標示醒目,多人操作,互不干涉。
|
2.器材配備(標配)
1
|
吸水管
|
150×4米
|
2
|
根
|
內扣式
|
2
|
濾水器
|
FLF150
|
1
|
件
|
內扣式
|
3
|
分水器
|
FII80/65×3-1.6
|
1
|
件
|
內扣式
|
4
|
集水器
|
JII150/65×2-1.0
|
1
|
件
|
內扣式
|
5
|
水帶
|
16-65-20
|
6
|
盤
|
低壓;內扣式
|
6
|
水帶
|
16-80-20
|
6
|
盤
|
低壓;內扣式
|
7
|
異徑接口
|
KJ65/80
|
2
|
件
|
內扣式
|
8
|
水帶包布
|
DT-SB
|
4
|
件
|
|
9
|
水帶掛鉤
|
|
4
|
件
|
|
10
|
地上消火栓扳手
|
QT-DS1;長400
|
1
|
件
|
|
11
|
地下消火栓扳手
|
長860
|
1
|
件
|
|
12
|
吸水管扳手
|
FS100
|
2
|
件
|
|
13
|
直流開關水槍
|
QZ6G3.5/7.5;65
|
1
|
支
|
低壓;內扣式
|
14
|
直流開花水槍
|
QZ6K3.5/7.5;65
|
1
|
支
|
低壓;內扣式
|
15
|
消防桶
|
|
1
|
個
|
|
16
|
滅火器
|
3㎏
|
1
|
具
|
|
17
|
消防腰斧
|
長390 ;GF-285
|
1
|
件
|
|
18
|
橡皮錘
|
|
1
|
件
|
|
19
|
可充電式手提照明燈
|
|
1
|
件
|
|
|
