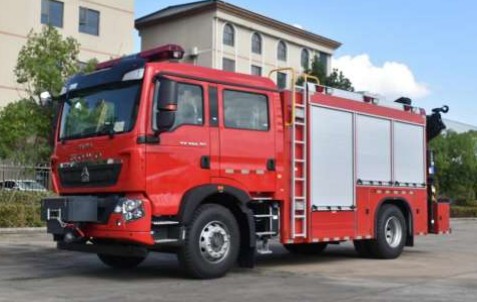

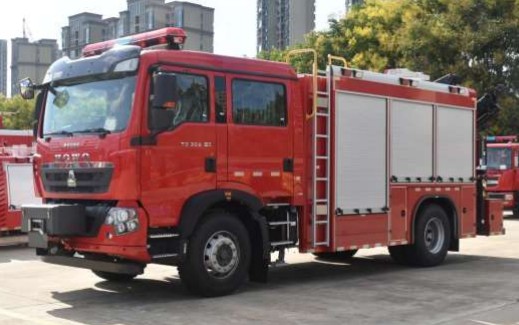

新東日牌YZR5160TXFJY130/H6型 重汽豪沃搶險救援消防車 (重汽豪沃 ZZ5207TXFV471GF5 型底盤)
技術規格書
一、整車要求:
我公司生產的 T5G 搶險救援消防車采用中國重汽集團濟南卡車股份有限公司生產的 ZZ5207TXFV471GF5 型二類汽車底盤,原裝雙排座駕駛室,可載含駕駛員在內的乘員6 人,該車駕乘舒適輕便。車輛配備液壓牽引絞盤,可牽引 7 噸左右物品;器材箱內安裝有大功率發電機組,并可按客戶需求搭建各種搶險救援用器材框架、托板。車頂還配有升降照明系統,起升離地高度可達 8m,配備 4 盞功率 600W 照明燈。車輛選裝自動充電脫落裝置,保證車輛應急啟動。車后配有液壓起重機,最大可起吊 5000kg 物品,箱體內藏 2.2 噸水罐,裝備 CB10/30-TB 消防泵,PSKD8/20W 消防炮。
二、整車主要參數:
外廓尺寸:9030x2550x3490mm
最大總質量:15900kg
額定載質量:2200kg
整備質量:13250kg
最高車速:100km/h
吊機參數:最大吊重:5000kg,最大工作幅度:8.3m,
前置絞盤參數:最大拉力:70KN,驅動型式:液壓
升降照明燈參數:最大離地高度:≥8m
接近角/離去角:19°/10°º
整車型號:YZR5160TXFJY130/H6 型
三、底盤主要參數:
型 號:ZZ5207TXFV471GF5 重汽 HOWO 國Ⅵ底盤
驅動型式:4×2
軸 距:4700mm
最高車速:101km/h
發動機型號:MC07.35-60
額定功率:257kW
總 質 量:20100kg
四、駕駛室:
結 構:平頭、四開門原裝雙排駕駛室,液壓翻轉機構,后排座位加裝 4 具空氣呼吸器支架。
座位設置:前排 2 人(含駕駛員位置)+后排 4 人
設 備:除原車設備外,100W 警報器、取力器控制開關及警燈控制盒,標志燈,示廓燈開關。

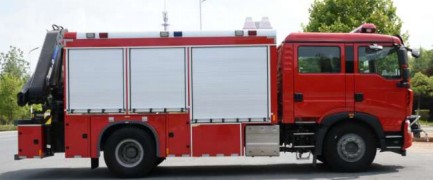

五、器材箱結構:
材質:骨架為優質鋁合金型材,蒙板為氧化鋁合金板粘結結構,外蒙皮為鋁合金免漆板粘貼。
結 構:器材箱全鋁框架焊接結構,器材箱內部骨架按器材規格尺寸分層設置;前部裝有水泵,中部設置水箱;器材箱左右各三扇鋁合金卷簾門,下設防滑翻轉踏板。
爬 梯:安裝在器材箱前部,上下快捷方便,配有扶手。
卷簾門:器材箱左右兩側分別裝有三扇合金卷簾門。
取放機構:根據消防部隊所需的器材進行設計布置,采用立式抽拉板、立式旋轉柜、平面拖板、推拉抽屜等形式,保證快捷取放器材、推拉輕便、鎖止可靠。
六、 翻轉踏板
材 質: 骨架為優質鋁合金一體成型型材;
結 構:采用專用彈簧絞鏈和門止口雙重鎖定,安全可靠。
七、表面油漆
面 漆:國產漆
顏 色:駕駛室和車體消防紅色(GB3181 R03 大紅),底盤架為黑色,擋泥板、保險杠為灰色 。車身四周粘貼反光標識。

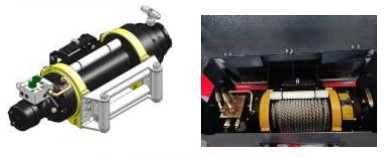

八、牽引絞盤系統
型 號:FHW-16500
驅動形式:液壓驅動/電動控制
最大拉力:74.8KN
鋼絲尺寸:12.5mmx32m
重 量:70kg
外形尺寸:762mmx353mmx251mm
安裝位置:位于車頭前部

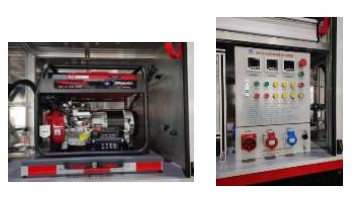

九、升降照明系統
9.1 系統組成
照明系統:云臺 1 只(可自動復位)、主照明燈 4 只
控制系統:電器控制箱 1 個、無線遙控器 1只、手持控制器 1 只
升降桅桿系統:氣動升降桿 1 根(鋁合金材質)、控制電磁閥 1 套
發電機系統:發電功率不小于 5KW 發電機系統一套
9.2 主要技術參數
發電機功率:5KW
發電機頻率:50HZ
發電機電壓:220V
主燈功率:600Wx4
主燈工作電壓:AC220V
升降桿工作氣壓:<0.5MPa
最大離地高度:≥8m
云臺工作電壓:24V
旋轉角度:水平 380º 、俯仰 355º
上升時間:≤80s
下降時間:≤80s
水平回轉時間:≤30s
俯仰時間:≤30s
控制箱輸入電壓:AC220V
抗風等級:8 級

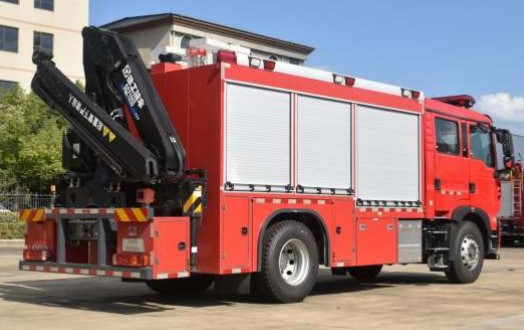

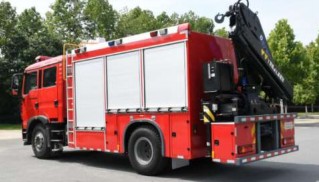

十、隨車吊系統
型 號:SQZ105
最大吊重:5000kg
最大起升力矩:10.5 T.M
最大工作幅度:8.3m
液壓系統最大流量:25L/min
液壓系統額定壓力:28MPa
回轉角度:360º 全回轉
安裝位置:位于車輛尾部
最大工作高度:10.3m
安裝形式:后置式
十一、容罐
容 量:水 2200L
材 質:罐體采用優質 304 不銹鋼板,水罐底板 4mm 不銹鋼板,水罐側板及封板 3mm 不銹鋼板,水罐頂板 3mm 不銹鋼板花紋板;
結 構:鋼板焊接式
設 備: 1 個人口蓋,帶有快速鎖緊及開啟裝置
1 個液位指示計
1 個排污口,手動閥控制
1 個溢流裝置
技術要求:符合 XF39《消防車消防要求和試驗方法 》的有關規定
十二、消防泵
型 號:CB10/30-TB 常壓消防泵
流 量:30L/s
壓 力:1.0Mpa
最大吸深:7m
引水時間:≤60s
真空泵形式:活塞式
安裝形式:中置式
十三、管路系統
罐體管路材質為優質無縫鋼管,通過法蘭與各 部件連接。
罐出水管路:設有 1 個 DN100 的罐出水管路,水由罐體進入消防泵,裝有 1 只 DN100 氣動蝶閥,通過 DN100 撓性接頭連接水罐與消防泵。
外進水管路:消防泵兩側各有一個外進水口,外接100 吸水管,螺紋接口;
出水管路: ※ 消防泵左右各有 1 個 DN65(或 DN80)的常壓出水口; ※ 1 個 DN80 的炮管路,采用 DN80 撓性接頭,用 DN80 氣動蝶閥控制。
注水管路: ※左右各一個 DN65 外注水口; ※ 1 個 DN65 罐注水管路,可通過消防泵直接向罐內注水,采用 DN65 氣動蝶閥控制;
放余水管路:為保護水泵及各球閥,在管路的最低處加裝放余水閥。
冷卻水管路:為使取力器在工作中應付各種復雜情況,配有冷卻水管路及不銹鋼球閥。
十四、取力器
型 式:夾心式(全功率)
操 縱:電磁閥控制(電動操控)
冷卻方式:強制可調式水冷
Y 技 術 規 格 書-2023B
潤滑方式:飛濺式油潤滑
十五、消防炮
型 號:成都威斯特 PSKD8/20W 型
流 量:20L/s
射程:≥50 m(水)
壓 力:0.8MPa
回轉角度:水平 340°,俯仰-10°~70°
十六、附加電路系統
※ 駕駛室頂部配備 1.6 米長排豪華紅紅 LED 警燈。
※ 車輛左前部安裝高強度鋁合金梯架。
※ 車輛兩側上方各配有 3 只紅色閃燈、3 只側照明燈,下方安裝安全標志燈和側回復反射器(組合式),配有前、后示廓燈,兩側各一只轉向燈,乘員室、器材箱內均裝有照明燈,并符合 GB4785 規定。
※ 警報器功率為 100W;警報器、警燈、爆閃燈電路為獨立式附加電路,控制器件安裝在駕駛室內。
十七、總體技術要求
1、所有結構件均用二氧化碳保護焊或氬弧焊焊接,牢固、平整、光潔、無虛焊。防銹、防腐應符合有關規定;
2、整車性能符合 GB7956.1、GB7956.14 等相關法規的要求;
3、消防車標記符合 GB7258-2017《機動車運行安全技術條件》。
4、消防車外部照明和信號裝置符合 GB4785-2019《汽車及掛車外部照明和信號裝置的安裝規定》。
5、消防車后下防護符合 GB11567《汽車及掛車側面和后下部防護要求》。
6、整車外觀符合 XF39-2016 規定;外廓尺寸、軸荷及質量限值符合 GB1589-2016 有關規定。
7、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志。
十八、器材布置要求及配置標準
后排乘員室座位靠背后安裝 4 套 AT 式空呼器托架,戰斗員下車前即可配帶好空氣呼吸器。
器材箱選配鋁合金翻轉器材豎托架、使各種器材放置合理,空間利用率>80%。
使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。
按戰斗編成和戰斗展開設計器材集成;在地面或踏板上 2 個動作內取用相應器材.
按使用邏輯關系和使用頻率放置器材;
十九、隨車文件
1)消防車使用說明書 6)消防車跟蹤服卡
2)消防車合格證 7)底盤使用說明書
3)底盤合格證 8)底盤質量保修卡
4)底盤維護保養冊 9)隨車工具清單
5)牽引及吊機使用說明書 10)消防車交接清單

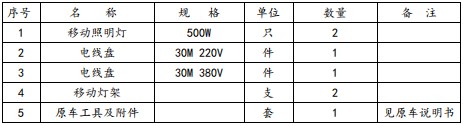

十五、隨車器材:
