齊魯YPB型加油車雙聯油泵_齊魯YPB8-16型雙聯油泵_齊魯YPB30-60型雙聯油泵
作者：齊魯YPB型加油車雙聯油泵 來源：油罐車廠家 日期：2023/12/11 12:15:25 人氣： 標簽：齊魯YPB型加油車雙聯油泵 齊魯YPB8-16型雙聯油泵 齊魯YPB30-60型雙聯油泵

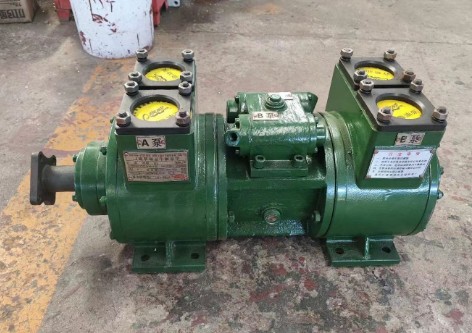

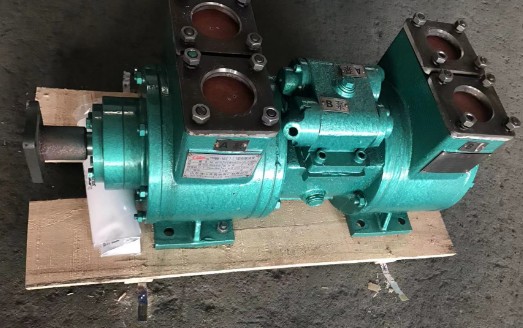

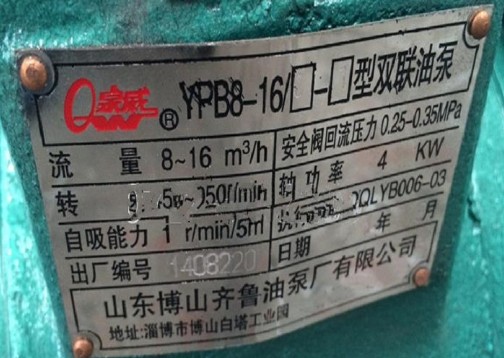

YPB型葉片式加油車泵(雙聯油泵)產品介紹
一 、概述山東博山齊魯油泵廠是山東省機械工業生產定點企業；中國石化總公司設備供應定點單位；企業 通過ISO9001:2000 國際質量體系認證。主要生產油罐運油車、加油車油泵。多年來國內生產廠家 都是用齒輪油泵和自吸離心油泵配套于各種罐車，作為吸入或排出油料液體。這兩種形式的油泵都存在著自吸能力差、受輸入轉速的限制等缺點，已不能滿足現在行業的要求。YPB 型葉片式加油車泵、YPB型葉片式雙聯油泵是我廠在消化吸收國內外十幾種同類產品的基礎 上，并根據十多家大型汽車改裝企業的需要，開發研制的新產品，是取代齒輪油泵裝備加油車的最理想產品；三項國家專利，填補國內空白。
二、YPB型葉片式加油車泵(雙聯油泵)具體優點1.該泵具有體積小、效率高、運轉平穩、自吸能力強、改變轉速能調節流量，即使發動機在怠 速情況下也能正常工作，并滿足流量和壓力的要求；安全回流裝置性能可靠。雙聯油泵是經過我廠技術 人員的努力，是在YPB 型葉片式加油車泵的基礎上，采用先進技術組合而成。2.雙聯油泵是把兩臺油泵組合為一體，因為兩臺油泵安裝組合在同一軸心線上，所以體積小，便 于安裝。變換油泵時，主要靠汽缸或軟軸拉線控制撥叉，撥動離合器來進行變位的(離合器分牙嵌齒形 和摩擦片兩種)。所以操作方便，安全可靠。雙聯油泵是一條輸入軸可以任意一臺獨立運轉，也可以兩 臺同時運轉。滿足了各種工況需要；簡便了設備的復雜化，并實現了一泵多用。該泵特別適于加油車、雙艙加油車用于流動加油和輸送汽油、柴油或性質類似的介質及石油化工原料。
三、型號表示意義
1.YPB 型葉片式加油車泵分1.2.3種安裝形式：a.YPB8-16-1 型—進出口為上置(圖2)b.YPB8-16-2 型—平進油口，上置出油口(圖3)c.YPB8- 16-3 型—平進平出，進出油口(圖4)2.YPB 型葉片式雙聯油泵 A.B.C種工作形式和1.2.3種安裝形式：A型—雙泵同時工作(無控制裝置)B 型—任意一臺泵工作(手柄軟軸拉線操作)C 型—任意一臺或雙泵同時工作(開關控制電磁氣閥操作)1.2.3種安裝形式與YPB 型葉片式加油車泵相同(見圖5.圖6.圖7)四、工作性能范圍輸入轉速n=450轉/min時 流量Q=8M²/h 壓力P=0.25MPa輸入轉速n=1000轉 /min時 流量Q=16M³/h 壓力P=0.25MPa五、結構特征1.主要零件有：泉體、轉子、偏心套、軸承支架、油封、安全閥等。油泵的工作室由偏心套內表 面、轉子外表面及兩個軸承支架端面圍成的空間組成。偏心套曲面是復合曲線，旋轉中葉片把工作室分 為吸入腔和吐出腔。泵具有轉子槽與葉片、轉子兩端面與兩軸承支架端面、葉片與軸承支架端面等構成 間隙很小的滑動磨擦面，以保證較高的容積效率。泵旋轉運動的部件采用金屬相對非金屬結合，從而避 免靜電火花產生。油泵的旋轉方向從輸入軸方向看分左旋和右旋兩種。安全閥裝置的一側為油泵吸入口， 另一側為吐出口。2.YPB 型葉片式雙聯油泵：是兩臺YPB 型葉片式加油車泵，由聯結簡體連接而成；泵的主軸離合器 通過汽缸或軟軸拉線由電磁氣閥或手柄控制。3.密封部分：油泵的固定結合面全部采用丁腈橡膠 “O” 型密封圈，軸兩端采用雙氟橡膠骨架油封，與油封磨擦的軸表面噴鍍處理，從而改變了表面硬度和防銹能力，達到延長使用壽命的效果。4.安全閥：為了保證油泵出口壓力在一定極限內，避免損壞油泵出口管線上的加油設備，特設定的回 流保護裝置。當油泵出口超過規定壓力時，安全閥自動打開，液體在泵內循環。為了保證安全閥的可靠 性，加大了回流孔直徑。安全閥由閥蓋、彈簧、調整螺釘、閥體等組成。油泵出口壓力的大小由調整螺 釘調節，順時針旋轉時，壓縮彈簧在外力作用下彈力增大，回流的壓力隨之增大，反之減小。六、YPB 葉片式雙聯油泵示意圖(以YPB8-16/C-1 型為例)

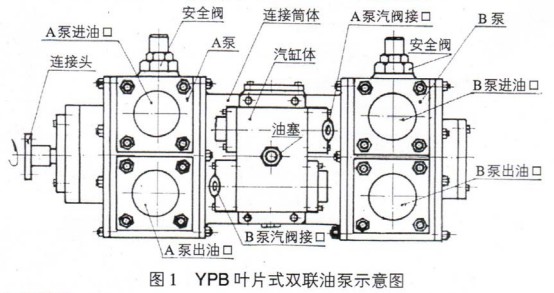

圖 1 YPB葉片式雙聯油泵示意圖七、工作原理1.YPB 型葉片式加油車泵是靠葉片離心滑動工作，流量與轉速有關。偏心套內表面采用復合曲 線制成，轉子與偏心套組成密封腔體。由于偏心套表面是復合曲線，當轉子轉動時，進口腔體容積逐漸增大，形成負壓產生吸力，從而將液體吸入；當轉子旋轉一定角度后，容積截面逐漸減小將液體壓出。在吸油腔與壓油腔之間有一封油塊將兩腔隔開，葉片靠離心力和軸承支架端面與偏心套表面緊密貼合， 使油泵在額定狀態下正常工作。2.YPB 型葉片式雙聯油泵變換油泵時，主要靠汽缸(由開關控制電磁氣閥)或軟軸拉線(手 柄)控制的撥叉、撥動離合器來進行變位的(離合器分牙嵌齒形和摩擦片兩種)。八、 安裝尺寸

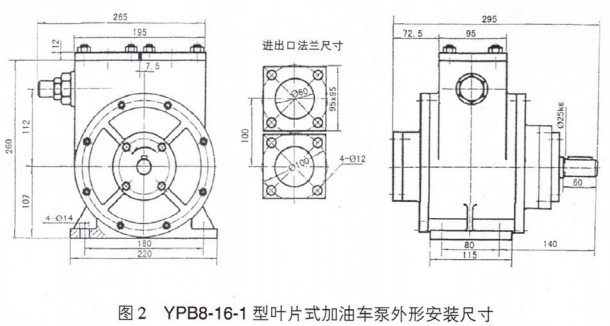

圖 2 YPB8-16-1 型葉片式加油車泵外形安裝尺寸

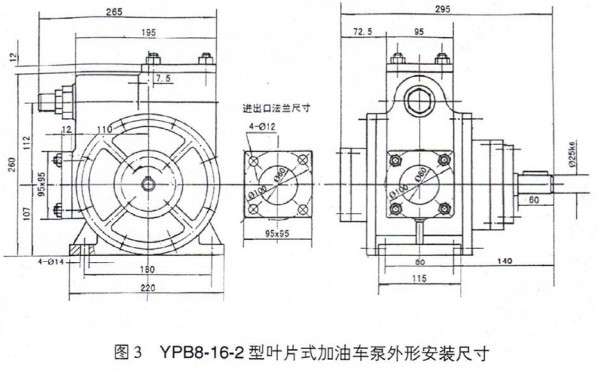

圖 3 YPB8-16-2 型葉片式加油車泵外形安裝尺寸

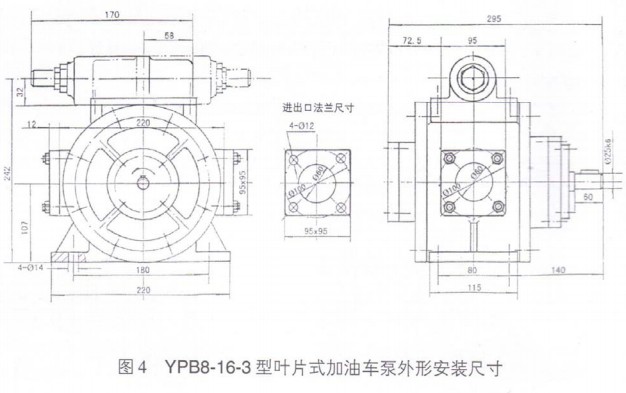

圖 4 YPB8-16-3 型葉片式加油車泵外形安裝尺寸
圖 5 YPB8-16/A.B-1型(括號內為C 型尺寸)葉片式雙聯油泵外形安裝尺寸

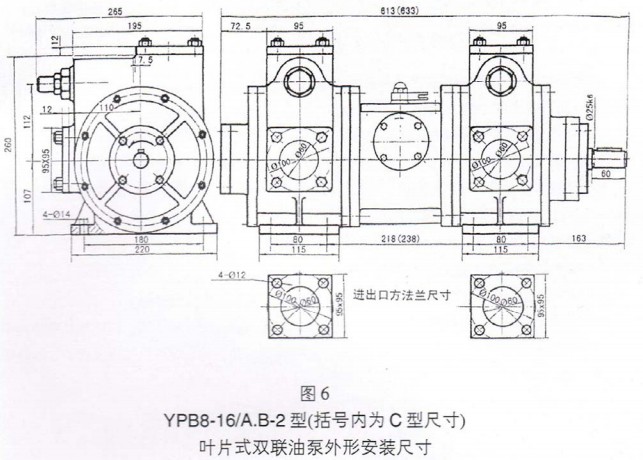

圖6 YPB8-16/A.B-2型(括號內為C 型尺寸)葉片式雙聯油泵外形安裝尺寸

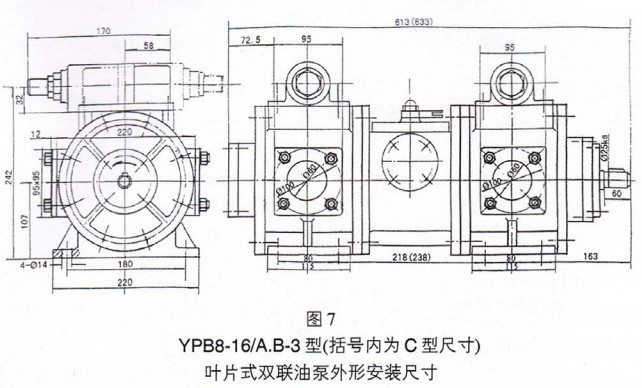

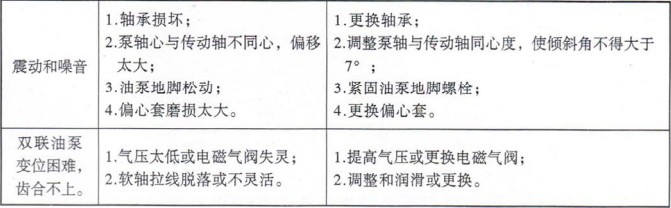

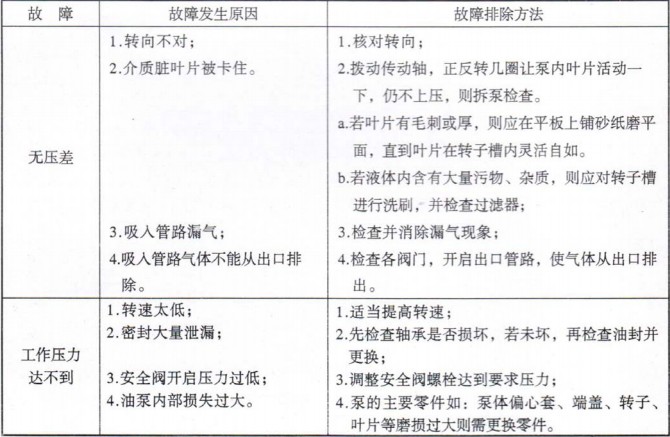

圖7 YPB8-16/A.B-3型(括號內為C 型尺寸)葉片式雙聯油泵外形安裝尺寸九、安裝使用注意事項1.油泵進油口應安裝過濾器，防止在管路或油罐安裝過程中有焊渣、氧化皮等雜物殘存，隨工 作液沖入泵內導致葉片卡死或損壞部件。過濾網可用30#~40#金屬網布，其截面必須大于輸入管徑 1.5~2倍。2.油泵啟動前，須將進油管道及泵內氣體排出，否則由于氣塞現象影響抽液。泵不應長時間空車運轉，以免影響使用壽命。3.油泵不允許承受管路或其他外來的負荷。4.定期清洗過濾器，以免污物堵塞影響泵正常工作。經常檢查調整安全閥的泄油壓力。5.油泵轉速應由低到高緩慢加速，并保持相應轉速。不得任意超速運轉，也不能忽高忽低(如正常加油，發動機怠速運轉即可)。6.管路安裝完畢試壓時，應該用柴油試車，以免泵內銹蝕。7.必須嚴格按照YPB 型加油車泵第六條所規定的注意事項。8.油泵換位時，必須先離合后換位，以免損壞牙嵌式離合器或其他部件。9.如油泵不能換位，請檢查拉線連接部件是否脫落，不要硬板拉線手柄，以防損壞軟軸拉線。10.變位手柄可安裝在控制箱內，也可安裝到駕駛室內，作好軟軸拉線的固定及保護，以免磨損表皮進水生銹，影響油泵的正常變位工作。11.安裝油泵支架與油泵地腳接觸面應平整，不得有凹凸現象。12.經常檢查連接筒內潤滑油情況，以防損壞滑塊及部件。十、可能出現的故障及排除方法

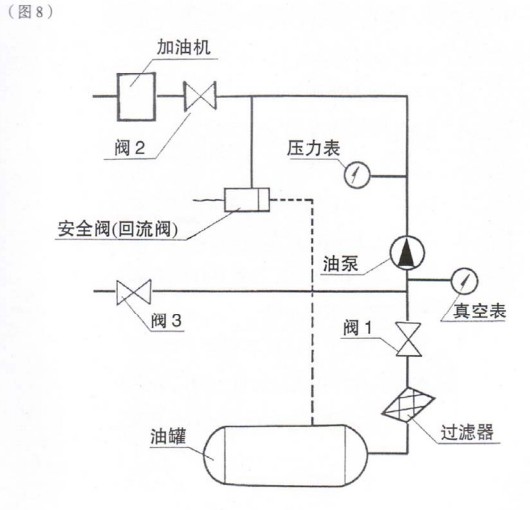

十一、管路系統示意圖(如果雙聯油泵，本圖增加一套即可。(圖8)
管路系統示意圖說明：1.將本罐油料經加油機稅控加油：關閉閥3、打開閥1和閥2。2.從其它容器自吸油料：關閉閥1、打開閥2和閥3。3.將本罐油料自流入其它容器：關閉閥2、打開閥1和閥3。4.為保護好加油設備安全閥應回流到罐體內。5.本管路系統示意圖僅供參考。本廠產品:1 、YQ 系列液化石油氣泵2 、ZY 系列自吸離心式油泵3 、CBY 系列(高溫)普通齒輪油泵4 、AY 型單兩級離心油泵5 、YAB 型液氨泵(丙烯泵)6 、YHCB 系列圓弧齒輪油泵7 、IS 、ISR 系列立式離心清水泵(熱水泵)8 、DL 、DLR 系列立式離心清水泵(熱水泵)9 、SZ 、W 、SZB 、SK 各種系列真空泵10 、DYWS 型系列多用液下雜污泵11 、KCB 、2CY 、2CG 系列齒輪油泵12、 油罐汽車專用離心油泵、圓弧齒輪油泵13 、YPB 型加油車專用油泵(雙聯油泵) - 上一篇：13噸東風華神DV5油罐車_專威牌HTW5186GJYEQ6型加油車 下一篇：紅巖杰獅駕駛室總成_三一駕駛室總成_徐工駕駛室總成_齊星駕駛室總成
