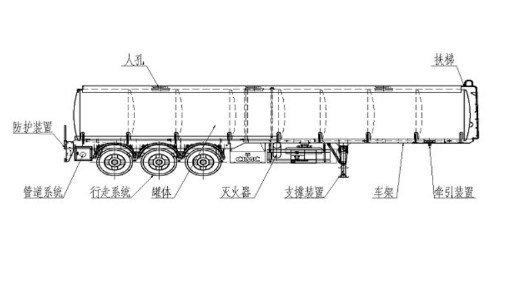

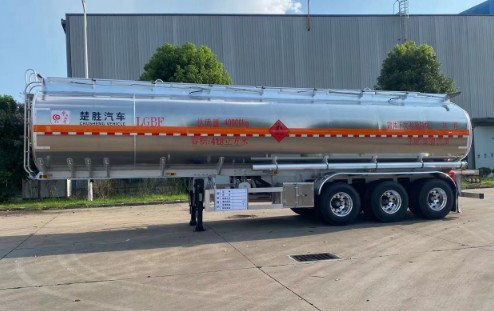

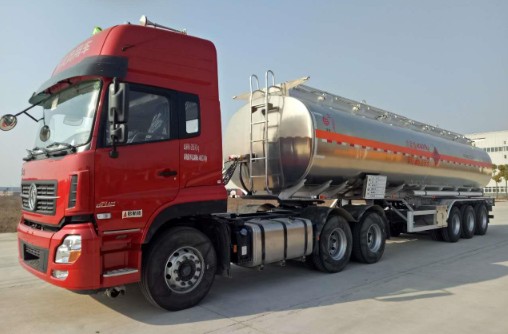

半掛油罐車,是用牽引頭連接拖掛部分的油罐車,同普通單體式油罐車相比,半掛油罐車運油能有效地提高運輸效率。在同噸位的情況下,降低運輸成本,節約油耗。主要由罐體、車架、牽引裝置、支承裝置、電氣系統、行走系統、防護裝置、附件等組成。

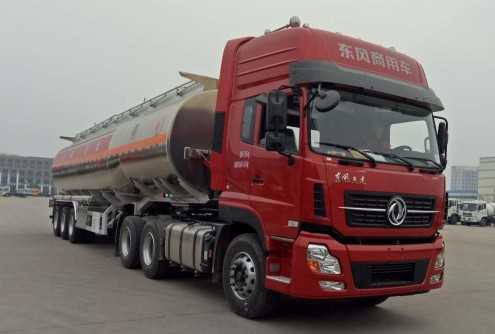

半掛油罐車分為兩個部分,油罐部分和支持罐體的骨架或稱行駛部分,半掛油罐車后部大體相同,有后雙橋(兩軸)、后三橋(三軸)之分,根據需要選擇牽引頭。通常按牽引頭的品牌來稱呼半掛油罐車。
一、半掛油罐車罐體
罐體采用鋼鐵公司生產的4mm或6mm優質碳鋼按國家標準制造,外形分橢圓或方圓形罐體,可裝1-4種油品。也可生產加熱保溫系列罐體。
酒精、化工罐車采用韓國進口不銹鋼制作,厚度為4mm-5mm。
各類鹽酸、硫酸、堿液罐車采用塑料進行制作,厚度為12mm – 22mm。
罐體內設多道防波隔板。采用高壓氣體試漏檢測,使罐體具有強度高,重心穩,車輛運載安全平穩等特點。
根據罐車用途可選用離心泵、齒輪泵、不銹鋼泵,具有流量大,吸速快等特點。
油罐車計量可選用單計數,雙計數流量表,也可裝配稅控電腦加油機,安裝10-15米自動伸縮回位卷盤,配帶加油槍。食用油品可選用食用油品電腦計量器進行計量。
二、半掛油罐車特點:
用介質:汽、柴油等。
罐體材質:進口鋁合金。
罐體形狀:橢圓形、圓形。
卸料系統:底部裝載系統,油氣回收系統,防溢流系統。
特點:自重輕,載質量大,運輸效率和營運收入高 導電性能好,安全性能高 不生銹,不污染裝運介質。
三、半掛油罐車專項配置:
以前的油罐車常規配置是一個專用油泵,配泵進泵出管道,這種管道有武漢碳鋼和304不銹鋼兩種,加油讙或運油罐,這種罐體一般是從5立方到30立方的都有,還有一些半掛車,它們的容積是55立方。以前的油罐車主要進油方式是從罐體上方的人孔往罐子里面加油,然而現在為了提高安全,我們的油罐車生產都做了底部罐裝工藝,也就是所謂的歐標下裝油工藝。
什么是底部罐裝呢?底部罐裝也稱為下裝油系統,下裝改造需要的重要部件:底部罐裝主要的組成部份有尾氣回收系統、防溢漏系統、海底閥、歐標罐口、探頭、SO2插座、防靜電系統、底部罐裝 API接頭等。我們的主要生產工藝是:蒸汽吹掃,洗滌擦拭罐體;切割集油槽,加裝海底閥;安裝油路系統;加裝氣相回路;換裝密閉式人孔蓋(歐標人孔蓋);水壓、氣密、煤油試漏。

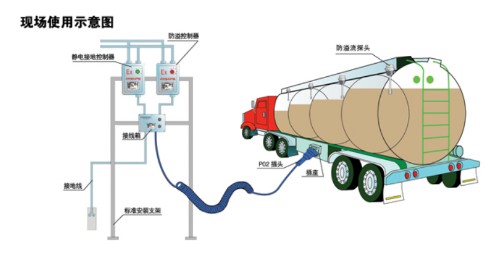

這是下裝油系統的整體工作畫面,由此可以看出,靜電接地帶的重要性。大型加油站的這種靜電接地裝置主要是固定式的,這種一般是加油站解決,他們在大型地主油庫附近安裝一個,每臺加油車過來進行加油作業時,可以快速連接起來,靜電接地報警器是油品裝卸場合防靜電的標準化產品,不僅能將液體轉運過程中產生的靜電導入大地,還能夠全程自動檢測接地狀況。當接地不良或斷開時聲音報警,以確保生產作業安全。
1、常規頂裝下卸和底部裝卸料系統的原理比較
頂部裝載方式:在罐頂操作,人員不安全,油氣逸至大氣中,存在安全隱患 。
底部裝載方式:在地面操作,安全高效 油氣內循環,無爆炸危險。
2、底部裝載系統的組成部分
底部裝卸料系統:氣動控制的底閥,API接頭閥。
油氣回收系統:油氣回收接頭、油氣回收閥、邊板通氣閥。
防溢流系統:傳感器、插座控制系統。
底部裝載系統在罐體上的大致位置
3、車載泵裝卸料系統(油罐)
用途:將罐內液體泵入高于罐車的儲罐中、將低于罐車的儲罐內液體吸入罐內。
泵的驅動型式:
取力器驅動(用于單車)。
380V電機驅動(用于半掛或單車)。
4、泵管路功能:
通過鋼管道及不同球閥的啟閉實現泵進、泵出功能。
通過軟管將罐體出口和泵的進、出口連接來實現泵進、泵出功能 。
5、閥門及緊急底閥
原GB18564要求裝載有毒、腐蝕介質的罐車,其閥門耐壓等級不低于PN1.6MPa。其卸料閥門應為串聯式雙道閥門,其中一道閥門為內置式閥門,并裝置在罐體底部。
在新標準中,對油罐車也提出了配置底閥的要求,避免因泄漏增加事故的嚴重性。緊急底閥:安裝于罐體底部管道進口處,當卸料管道遇到意外損壞后,緊急底閥依然處于關閉狀態,介質不會泄漏。緊急底閥有氣動和手動兩種,操作簡便。
6、罐頂安全附件 罐體頂部護肩:罐頂兩側配有護肩,護肩高過罐頂所有附件,其強度可承載2倍的罐車總重,當發生翻車等事故時,確保罐頂各附件不會損壞,避免因罐頂附件損壞而發生液體泄漏 。
|
