國六東風天錦400KW移動式應急電源車廠家電話: 159-7276-7978 整車型號:STD5180XDYDF6型電源車
底盤選型:天錦DFH1180E8
整車軸距:5800、5600、5300、5000、4700MM
底盤發動機:康明斯B6.2NS6B230發動機230馬力170KW
主發電機功率選裝范圍:300-500KW
產品特點:
性能穩定 操作簡單 安全可靠 外觀精致 低噪設計 智能控制

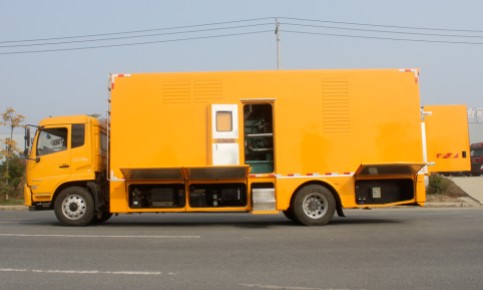

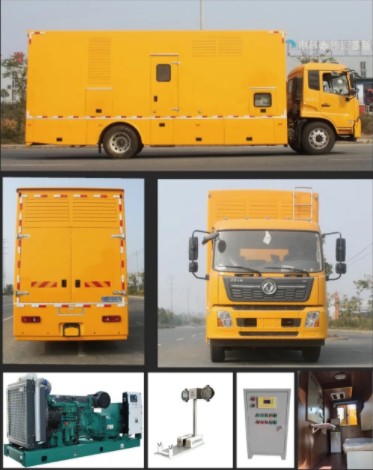

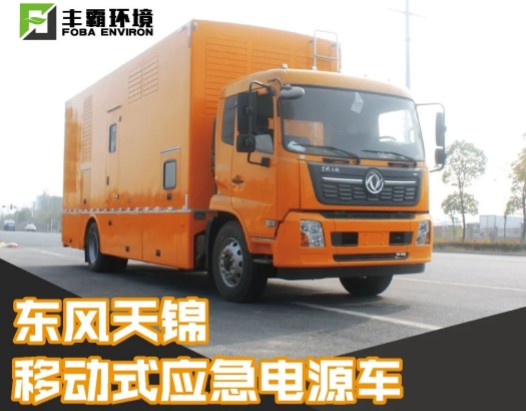

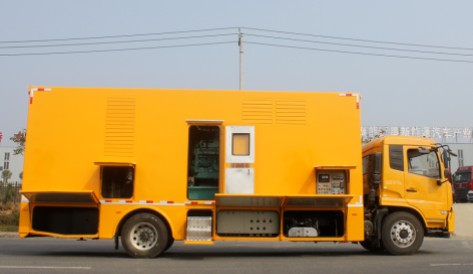

一、 車輛外形參考

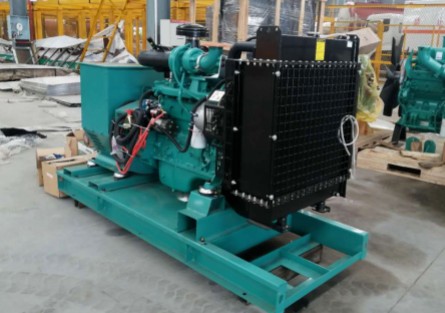

二.發電機組參考照片
三、產品簡介
3.1概述
3.1.1術語及定義
根據用戶對柴油發電機組容量、性能的要求,選擇外形美觀,性能優良的底盤汽車,將具有高可靠穩定性和卓越使用性的柴油發電機組,安裝于標準車廂改造成的具有高吸音效果、適合柴油發電機組運行的靜音車廂內,組合成完美的車載電站。具有良好的越野性和對各種路面的適應性,適應于全天候的野外露天作業,具有整體性能穩定可靠、操作簡便、噪音低、排放性好、維護性好等特點,能很好的滿足戶外作業和應急供電需要。移動電源車被廣泛應用于電力、電信、防汛抗旱、礦山、石油、地質及搶險救災等應急供電領域。
本電源車所配置的設備均屬技術先進、質量可靠及成熟的設備。同時在國內具有良好的售后服務信譽及充實的備品備件貨源。在設計時充分考慮了系統和車輛的升級換代,為其預留平臺,使該車在較長時期內都保持機動性能強、功能完善、設備先進、易操控、維護方便、外形美觀的特性,以適應新形勢的需要。

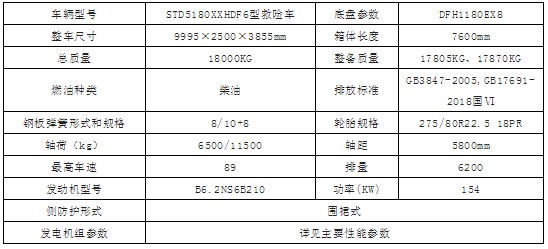

3.1.2整車基本參數
3.2應急電源車主要性能參數
1、車輛
1、 底盤采用東風天錦:DFH1180EX8 ,發動機型號: B6.2NS6B210,發動機功率154kw,燃油類別: 柴油。 排放標準: GB3847-2005,GB17691-2018國Ⅵ。
2、整車總質量:18000KG,軸距5800mm,整車長:9995mm ,寬度:2500mm,高度3855mm。
3、駕駛室配空調、助力轉向、倒車影像。
4、廂體頂部安裝應急照明燈具,升降高度1.8m,可360度旋轉。
5、車廂安裝爬梯,方便車頂檢修。
6、配置標準儲物貨架
7、整車顏色工程黃。
8、車輛有公信部公告,能在采購地合法上牌。
2、車廂
1、廂體外形長:7600mm。
2、廂體:具備運輸、防雨、防火、阻燃、防塵、防銹、降噪,隔震、長期抗震結構。外部鋼材為優質冷軋鋼板,表面處理平整,內襯優質冷軋鋼板折彎骨架,強度牢固,配重合理。
3、廂體一體化鋼體結構設計, 頂部平坦。廂體采用骨架式夾層形式,外蒙皮采用厚1.5mm優質防銹處理的汽車專用冷軋鋼板,中間骨架采用防銹處理后的鋼管焊接,頂層、側圍內、外層之間填充長時間使用對人體無害的防火阻燃環保吸音棉,外層鋪蓋一層阻燃金屬布,內飾采用0.8mm厚網孔板。底板采用鋼結構底框架,上表面鋪厚2mm花紋鋼板。
4、車輛廂體采用整體包覆式,廂體兩側下部設置裙邊式,全封閉式結構,頂部為圓弧型,尾部有轉向燈、剎車燈、尾燈、霧燈,箱體表面光滑平整。車廂靠駕駛室前部為排風室,往后為機組室,機組室左右二側各設置機組檢修門一個,門下安裝一個內置登車踏步梯。車廂后部為液壓卷盤室,設置后雙開門,打開門可直接進入液壓卷盤室。。
5、廂體噴漆:工程黃,與車頭同一顏色;
3、移動電源系統
1、采用玉柴發電機組,額定輸出功率400KW,備用功率440KW。
2、系統三相四線制,額定電壓線電壓380V±10%,相電壓220V±10%;調速/級別:電子/G2級,高精度電子調速系統。
3、機組油箱可滿足發電機組持續8小時使用
4、采用智能控制系統,集中控制 ,帶機組控制屏,中文界面,可顯示水溫、油壓、速度、電流、電壓等,具有自動障礙保護功能,選用優質電氣元件,性能穩定,箱體尾部配置接地防護裝置,安全可靠。
5、車輛上有存放接地線及接地樁的專用位置;兩端有配套銅鼻子、長度10米、直徑25mm2接地線1根;長度600mm、直徑16mm一端尖銳、一端有魚尾螺絲的接地樁1根。

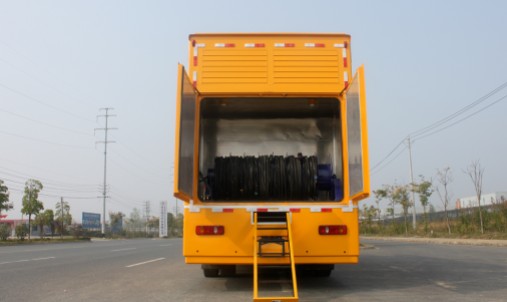

4、液壓卷盤
單層8盤液壓卷盤一套,卷盤上配備YC1*150 50米長電纜線 8根,共計電纜線400米。
5、支撐系統
1、車輛底盤安裝4只液壓支撐腿(前、后各2支)。
2、單缸靜載荷6噸,加裝雙向液壓鎖
6、燈具及警示標志
1、內部照明:直交流雙路照明電源。保證車內光線無死角。
2、外部照明系統:車輛廂體頂部安裝升降照明燈1套,遙控操作距離25米,可旋轉、仰俯,方便夜間施工,升降高度1.8米,探照燈可以上下左右旋轉,水平旋轉角度:360°垂直旋轉角度:330°,水平、垂直旋轉速度:4r/min,防護等級IP66,可遙控和線控兩種操作,適應于夜間作業環境。
3、燈具燈頭功率150W*2、工作電壓:AC220V光通量:22000LM,燈具工作電流:15A。設備工作環境溫度:-30°~55,具有66km/h的抗風能力。
4、車輛外部按照國家標準安裝信號裝置:側標志燈、反光標志等。
7、消防
車載配有2只手提式MFZ/ABC4磷酸銨鹽干粉滅火器。擺放于車廂尾部,距離箱體后門300mm處,保證最快速度拿取。
8、其它要求
附帶機組隨車工具及底盤隨車工具

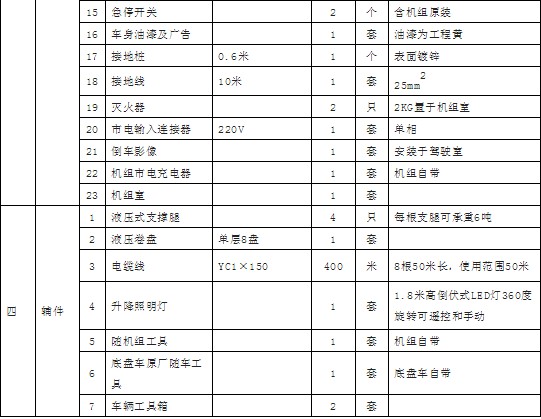

3.3應急電源車配置清單
