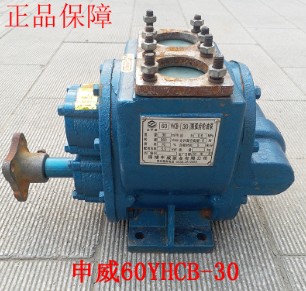

一、60YHCB-30圓弧齒輪油泵
流量:30立方/小時
壓力:0.6Mpa
轉速:960轉/分鐘
允許真空高度:6米
效率:70%
自吸時間:5米/分
配用功率:5.5千瓦 二、76YHCB-40圓弧齒輪油泵
流量:40立方/小時
壓力:0.6Mpa
轉速:960轉/分鐘
允許真空高度:6米
效率:70%
自吸時間:5米/分
配用功率:7.5千瓦

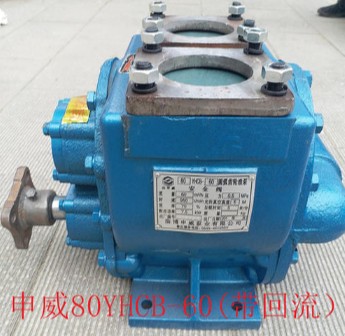

三、80YHCB-60圓弧齒輪油泵
流量:60立方/小時
壓力:0.6Mpa
轉速:960轉/分鐘
允許真空高度:6米
效率:70%
自吸時間:5米/分
配用功率:7.5千瓦
使用特別提醒: 1、泵內未充滿介質,嚴禁啟動取力器操縱手柄,否則燒壞齒輪。 2、氣溫低于攝氏度時,工作完成后,必須放干泵內存油,否則回結冰凍破泵箱體。 3、嚴防硬物進入泵體內破壞齒輪,當發現泵轉不動時應找專人修理。 4、回上述原因造成損失由用戶負責。 YHCB系列圓弧齒輪油泵主要適用于輸送粘度在5~1500mm3/s,溫度在80攝氏度以下,不含固體顆粒和纖維,具有潤滑性的油和性質類似該類油的介質。如汽車、煤油、柴油及機械潤滑油。是油罐汽車和石油部門的理想優選泵種。 安裝使用維護和保養: 1、泵可安裝在加油汽車及油庫泵房?jī)?nèi),汽車上的安裝油路設計應符合GB9414-88中第4.18.1條中的規定功能,本說明書所示油路圖僅供參考,若配一個四通閥,油路更為簡便。 2、安裝使用在加油車上時應注意事項: (1) 泵借助汽車變速箱的取力器、傳動軸傳動,泵盡量靠前安裝,泵軸與傳動軸盡量保持同軸,傾斜角不得大于70。 (2) 泵應吊裝在角鋼焊制的吊架上,泵的高低可根據取力器輸出軸的軸線確定,泵的左右位置應盡量靠近汽車縱梁, 以免泵與汽車傳動軸發生干涉。并用螺栓固定在汽車縱梁上。 (3) 吸入管口通徑應按泵的進出口直徑配套,吸上垂直汽車縱梁,吸上垂直深度不大于7m,盡可能縮短管路。 (4) 運轉中壓力表不起過0.5MPa,真空表不超過-0.08 MPa。 3、泵運轉前應驗證傳動軸旋向、法蘭及接頭的密封性,仔細檢查各閥門開關是否正確,禁止在泵出口管路閥門未打開的情況下開動油泵,以免損壞部件和發生危險。 4、定期(半月)清洗過濾器,以免堵塞影響泵流量,經常檢查調整安全閥的泄油壓力。吸入管口直徑不得不于出口管徑。 5、泵轉速應由低到高,緩慢加速,并保持相應轉速。不得任意超速運轉,也不能忽高忽低。 6、泵在運轉中,應注意觀察壓力表和真空表的計數,如壓力計數過大,表示揚程過高或泵出口管路堵塞而使其超載,如真空表大表示吸程過大或泵吸入管堵塞使泵發生汽蝕。 7、低溫季節,泵不工作時,應將泵內儲液由孔放出,以防凍裂箱體。 8、泵如長期使用,應做好防銹處理,妥善保管。 9、軸承每半年加注一次鈣基脂(指大流量泵)。 10、管路應有管架,泵不允許承受管路的負荷,泵安裝高度應保證不超過泵工作時允許吸上真空高度。 11、停車時先斷開取力器手柄,再關閉泵的進出口閥門。 12、泵內未允滿介質,嚴禁啟動。 13、安裝時應避免軸向敲打主動軸或聯軸器,否則會造成齒輪與箱體摩擦而損壞齒輪。 山東淄博申威泵配件銷售電話:
