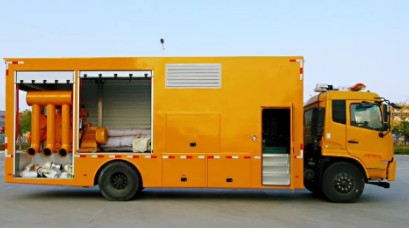

1800方大流量排水搶險車廠家電話: 159-7276-7978 一、 車輛外形參考

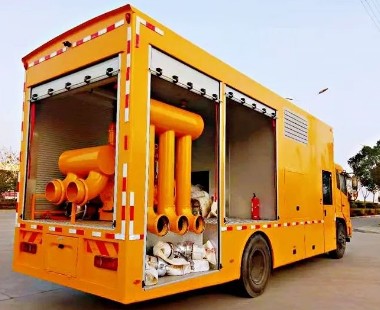

二.排水系統參考照片
三、產品簡介
3.1概述
3.1.1術語及定義
大流量排水搶險車屬于專項作業車,是將發電機組安裝在具有隔音降噪功能的廂體內,形成降噪電站的形式,整合排水設備并集成于二類汽車底盤上的排水搶險移動泵站,適應于全天候的野外露天作業,具有整體性能穩定可靠、一體操作輕便實用、快速響應排水效率高、功能多樣組合便利、用途廣泛性價比高等特點。
大流量排水搶險車主要應用于城市防汛、農業抗旱、市政工程和應急排水。

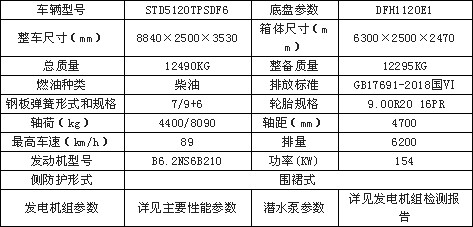

3.1.2整車基本參數
3.2大流量排水搶險車主要性能參數
(1)車輛
1、底盤采用東風天錦:DFH1120E1 ,發動機型號:B6.2NS6B210 ,發動機功率154kw,燃油類別: 柴油。 排放標準:GB17691-2018國Ⅵ。
2、整車總質量:12490KG,軸距4700mm,整車長:8840mm ,寬度:2500mm,高度3530mm。
3、駕駛室配空調、助力轉向、倒車影像。
4、駕駛室頂部安裝應急照明燈具,升降高度1.8m,可360度旋轉。
5、車廂安裝爬梯,方便車頂檢修。
6、配置標準儲物貨架
7、整車顏色工程黃。
(2)車廂
1、廂體外形尺寸:6300×2500×2470mm。
2、廂體:具備運輸、防雨、防火、阻燃、防塵、防銹、降燥,隔震、長期抗震結構。外部鋼材為優質冷軋鋼板,表面處理平整,內襯優質冷軋鋼板折彎骨架,強度牢固,配重合理。
3、廂體一體化鋼體結構設計, 頂部平坦。廂體采用骨架式夾層形式,外蒙皮采用厚1.5mm優質防銹處理的汽車專用冷軋鋼板,中間骨架采用防銹處理后的鋼管焊接,頂層、側圍內、外層之間填充長時間使用對人體無害的防火阻燃環保吸音棉,外層鋪蓋一層阻燃金屬布,內飾采用0.8mm厚網孔板。底板采用鋼結構底框架,上表面鋪厚2mm花紋鋼板。
4、車輛廂體采用整體包覆式,廂體兩側下部設置裙邊式,全封閉式結構,頂部為圓弧型,尾部有轉向燈、剎車燈、尾燈、霧燈,箱體表面光滑平整。車廂靠駕駛室前部為發電機組室,發電機組室設置側開門一個,人可從此門進入機組室,對機組進行檢修及查看,廂外設置上掀門一個,上掀門內置機組控制系統及水泵控制系統,人可站在車身外進行機組及水泵操作,機組室左、右側上部布置進排風百窗,廂體后部為自吸泵及貨架室,后門及后部側門均為卷簾門,使使用空間更加寬敞。
5、廂體噴漆:工程黃,與車頭同一顏色;
(3)移動電源系統
1、發電機組采用玉柴,額定輸出功率150KW,滿足水泵及整車設備電力需求。
2、系統三相四線制,額定電壓線電壓380V±10%,相電壓220V±10%;調速/級別:電子/G2級,高精度電子調速系統。
3、機組油箱可滿足發電機組持續8小時使用
4、與水泵控制柜數量相等的額定輸出接口(額定電壓、電流與水泵匹配)
5、采用智能控制系統,集中控制 ,帶機組控制屏,中文界面,可顯示水溫、油壓、速度、電流、電壓等,具有自動障礙保護功能,選用優質電氣元件,性能穩定,箱體尾部配置接地防護裝置,安全可靠
6、車輛上有存放接地線及接地樁的專用位置;兩端有配套銅鼻子、長度≥10米、直徑25mm2接地線1根;長度≥600mm、直徑≥16mm一端尖銳、一端有魚尾螺絲的接地樁1根。
7、在不適用發電機組的情況下,便攜式軸流潛水泵可采用市電,配置市電輸入接口。同時機組預留有AC220V、AC380V輸出接口,方便施工用電。
(4)排水系統
真空輔助自吸泵
1、配備一臺一體式真空輔助雙自吸泵,流量800m3/h,揚程13m,功率45KW,垂直自吸高度5-6m,自吸時間150s/5m,重量1350kg;
2、該泵無需灌水,無需額外增加水環泵輔助抽真空,性能好,出水快。水泵啟動采用變頻啟動。
3、進水塑筋管:配置4m長、口徑DN200進水管4根,負壓0.8兆帕塑筋管(泵配置2個進水口,每個進水口配2根4米長進水管,并連使用,特殊情況下可3根拼接成1根12米長進水管),進水管末端配置鋼制濾網,以免大塊垃圾及雜物進入泵內;
4、泵配置2個出水口,每個出水口配置3條20米長DN200排水軟管,材料為合成纖維長軸編織,內外附涂耐磨防水樹脂,耐磨防穿刺,可折疊式卷起,耐壓值0.9MPA,所有排水管之間均配有輕便鋼制快接接口,操作方便;不銹鋼卡箍有蝴蝶螺母緊固裝置。
5、配堵頭1個、進水管接頭6套、濾網2個;
便攜式軸流潛水泵
1、配備便攜式軸流潛水泵1臺,單臺每小時排量1000m3/h,揚程10米,功率45KW,重量76-78KG。
2、泵體采用輕質304不銹鋼材質,干式復合電機,葉輪采用耐腐蝕材料一體成型,配不銹鋼濾網防止垃圾堵塞。
3、泵安裝20m潛水電纜,另增配一段20m延長電纜,電纜之間使用IP67以上防水接頭(總長度40米,帶快速連接防水插頭)。
4、每臺潛水泵配置3條20米長DN300排水軟管,材料為合成纖維長軸編織,內外附涂耐磨防水樹脂,耐磨防穿刺,可折疊式卷起,耐壓值0.9MPA,所有排水管之間均配有輕便鋼制快接接口,操作方便;不銹鋼卡箍有蝴蝶螺母緊固裝置。
軸流潛水泵控制柜
1、每臺水泵配有單獨的控制系統,控制系統有可視化操作界面,實時監測運行參數,帶有漏電、電流過載、缺相、過壓、欠壓、過頻、欠頻、電機過熱等保護;能單獨控制每臺水泵。
2、每個電控柜設置2路防水等級IP67以上的快插輸出口。
3、每個電控柜設置一個可視觀察窗口且配置鎖具。
4、控制柜采用防水帽檐和4角滑動萬向輪、便攜提手及嵌入式快速安裝設計。 (5)支撐系統
1、車輛底盤安裝4只液壓支撐腿(前、后各2支)。
2、單缸靜載荷6噸,加裝雙向液壓鎖
(6)燈具及警示標志
1、內部照明:直交流雙路照明電源。保證車內光線無死角。
2、外部照明系統:車輛頂部安裝升降照明燈1套,遙控操作距離25米,可旋轉、仰俯,方便夜間施工,升降高度1.8米,探照燈可以上下左右旋轉,水平旋轉角度:360°垂直旋轉角度:330°,水平、垂直旋轉速度:4r/min,防護等級IP66,可遙控和線控兩種操作,適應于夜間作業環境。
3、燈具燈頭功率150W*2、工作電壓:AC220V光通量:22000LM,燈具工作電流:15A。設備工作環境溫度:-30°~55,具有66km/h的抗風能力。
4、車輛外部按照國家標準安裝信號裝置:側標志燈、反光標志等。
(7)消防
車載配有2只手提式MFZ/ABC4磷酸銨鹽干粉滅火器。擺放于車廂尾部,距離箱體后門300mm處,保證最快速度拿取。
(8)其它要求
附帶機組隨車工具及底盤隨車工具。 1800方大流量排水搶險車廠家電話: 159-7276-7978 |
