清障車絞盤銷售電話: 159-7276-7978 清障車絞盤的作用是為清障車提供遠距離牽引作用,絞盤所牽引的質量取決于此車配置的清障車的額定牽引噸位。
液壓傳動絞盤用于汽車自救、搶救、拖曳故障車以及工程安裝、油田鉆采等現場牽拉引重物之用。本產品可隨主機長期工作在野外、其特點為結構緊湊、體積小、重量輕、拉力大、安裝簡便、維護方便。

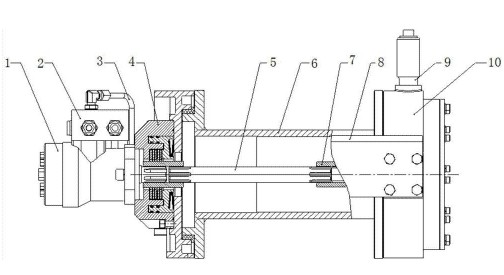

結構和原理:
液壓傳動絞盤明顯特點采用先進的圓弧齒蝸桿副傳動,承載能力遠高于普通蝸桿副傳動50%以上,傳動效果提高10%,傳動平穩、操作方便。它由蝸桿蝸輪減速器、低速大扭矩液壓馬達、機械式離合器、卷筒等部件組成。
液壓傳動絞盤由液壓馬達通過液壓系統獲得的液壓能轉變成機械能,通過蝸桿副減速器減速增扭,在卷筒上產生很大的扭矩,通過纏繞卷筒上的鋼絲繩達到拖曳重物之目的。
主要技術參數:
型號:SDYJ-40ZW
標定拉力(底層):4噸
標定工作速度(底層):5米/分
液壓系統工作壓力:16兆帕
液壓系統工作流量:53升/分
容繩量:25米
鋼絲繩纏繞層數:3層
鋼絲繩直徑:11mm

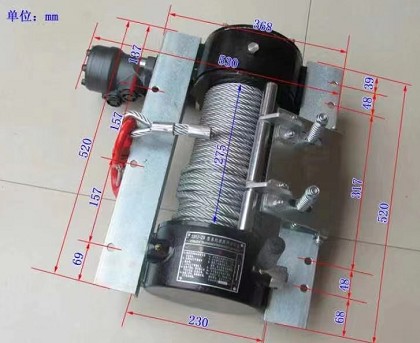

清障車絞盤系統總體布置圖:
清障車絞盤轉速如何調節?清障車絞盤速度慢原因:
經常有客戶詢問清障車買回去使用一段時間后,操作平板滑動伸出,絞盤縮出現慢動作,問怎么解決,這其實要從清障車的液壓上來說起。
清障車最主要的部件就是液壓部分,液壓缸,液壓油箱等,新購買的車,一般在買回去使用1~3個月就需要更換液壓油,因?yàn)樾萝囈簤河透自谀ズ想A段,會有磨損物隨液壓油一起運動,可以將液壓油完全放出后放入一個桶內靜置一段時間,讓鐵屑之類的雜物自然沉淀到桶底,然后將上面部分液壓油倒入液壓油箱使用即可,這樣做到不浪費。
如果是使用一段時間后操作動作慢,就需要從下面幾點找問題和解決問題。
1、在多路操作閥上,有個油壓調節的螺絲 ,調整一下油壓即可。
2、液壓過濾網堵塞,清理或更換液壓油箱過濾網。
3、氣溫低了 ,要跟換低零的液壓油。
4、液壓油泵損壞,需要更換液壓油泵。
清障車絞盤怎樣換鋼絲繩?清障車絞盤換鋼絲繩安裝方法:
液壓絞盤在清障車上已得到了廣泛的應用,它是一個重要的功能部件,常用于起吊和拖曳牽引作業,液壓絞盤從輕型到重型有很多的規格,常用的液壓絞盤有蝸輪蝸桿和行星齒輪減速兩種結構型式,絞盤由液壓馬達帶動,通過減速裝置實現降速和增大輸出扭矩的目的,從而實現絞盤的相對重載牽引能力,蝸輪蝸桿式液壓絞盤結構相對簡單,制作容易,傳動效率和制作成本相對要低,一般用于中輕型液壓絞盤,而行星輪式液壓絞盤結構相對復雜,傳動比大,傳動效率和制作成本相對要高,一般用于中重型液壓絞盤。
清障車絞盤的安裝方式及使用故障說明:
在清障車上,液壓絞盤多采用中置的安裝方式,而側置液壓絞盤也在一些清障車上逐步得到應用,一般清障車上安裝一個或兩個絞盤,根據設計的需要,絞盤的鋼絲繩可采用上下兩種出繩方向,為了有利防止鋼絲繩亂繩,絞盤上應配有壓導繩裝置,清障車中的絞盤和鋼絲繩的選用和安裝都很重要,它關系到車輛的技術和安全性能,因此在安裝和使用時要注意:
⑴安裝絞盤前要檢查零部件是否齊全,有否損壞現象,如有零部件損壞,一定要更換后才能安裝。
⑵絞盤與連接座或支架的連結應采用機械性能為10.9級或以上的高強度螺栓固定,以保證足夠的連結強度。
⑶絞盤安裝后,要檢查液壓管路有否接錯,離合器能否正常的結合、分離,絞盤卷筒能否正常的轉動,不能出現卡滯的現象。
⑷在絞盤上纏繞鋼絲繩時,把繩頭裝入卷筒的繩孔內,然后擰緊緊定螺釘,并處于收繩工況,纏繞4-5圈后,加載3-5KN力把鋼絲繩纏緊。
⑸鋼絲繩繞進和繞出卷筒時的最大偏角不要超過3°,以防亂繩和絞盤收力偏斜。在停用時,壓繩器要將鋼絲繩壓緊,以防鋼絲繩返松而亂繩。
⑹絞盤安裝后,在重載試驗前或長期停用再用時要進行空載運行,以便于馬達的平穩運轉。
⑺起吊重物或牽拉時嚴禁脫開絞盤離合器,絞盤工作時,鋼絲繩在卷筒上至少保留5圈。
⑻嚴禁絞盤超載使用,以防損壞絞盤和發生安全事故。
清障車的絞盤在使用過程中,有時會出現一些故障,常見的現象有:
⑴絞盤或馬達漏油。主要是長期使用,密封件損壞或連接螺栓松動,只要更換密封件和擰緊連接螺栓即可。
⑵絞盤離合器分離、接合不暢,主要是離合器卡爪錯位或離合器操縱機構有問題,轉動圈筒使卡爪對位和檢查并排除操縱機構故障即可。
⑶絞盤工作時,壓力不穩定和發抖,主要是載荷不穩定和鋼絲繩亂繩跳動引起,重新排齊鋼絲繩即可(在吊鉤上增加配重避免無載收繩)。
清障車的絞盤要定期進行保養維修,才能保障絞盤的安全使用和延長絞盤的使用壽命。要定期更換絞盤箱內的潤滑油,一般每年更換一次。要經常檢查絞盤、馬達是否有泄漏現象。要經常檢查絞盤安裝螺栓是否松動,要經常檢查鋼絲繩斷絲、磨損、變形情況,并定期用潤滑劑對鋼絲繩進行潤滑,達到報廢條件的鋼絲繩,一定要更換新的鋼絲繩。總的來說,要嚴格按照規范要求來使用、維護和保養絞盤,才能用好絞盤和清障車。
清障車絞盤異響原因及解決方法:
液壓絞盤從輕型到重型有很多的規格,常用的液壓絞盤有渦輪蝸桿和行星齒輪減速兩種結構形式,絞盤由液壓馬達帶動,通過減速裝置實現降速和增大輸出扭矩的目的,從而實現絞盤相對重載牽引能力,渦輪蝸桿式液壓絞盤結構相對簡單,制作容易,傳動效率和制作成本相對較低,一般用于中輕型液壓絞盤,而行星式液壓絞盤結構相對復雜,傳動比大,傳動效率和制作成本相對較高,一般用于中重型液壓絞盤。
清障車在長期的使用過程中,液壓絞盤也會偶爾出現一些故障,比如:絞盤或者馬達漏油,這主要是因?yàn)殚L期的使用,密封件損壞或連接螺栓松動導致的,只要更換密封件和擰緊連接螺栓即可;絞盤離合器分離、接合不暢,這主要是因?yàn)殡x合器卡爪錯位或離合器操縱機構有問題,此時轉動圈筒使卡爪對位和檢查并排除操縱機構故障即可;絞盤工作時,壓力不穩和發抖,這主要是因?yàn)檩d荷不穩定和鋼絲繩亂繩跳動引起的,只要重新排齊鋼絲繩即可。
清障車的液壓絞盤跟其它部件一樣也是需要定期保養的,比如,定期更換絞盤箱內的潤滑油(一年更換一次);要經常查看絞盤、馬達是否有漏油現象;檢查絞盤安裝螺栓是否有松動現象,檢查鋼絲繩斷絲、磨損、變形等情況,并定期的使用潤滑劑對鋼絲繩進行潤滑,達到報廢條件的鋼絲繩,要及時更換新的鋼絲繩。
清障車的牽拉主要是依靠絞盤,所以它的保養是非常重要的,大家一定要記得哦!
