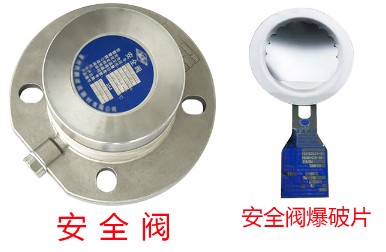

一、安全閥
安全閥安裝于罐車頂部,帶有緊急泄壓功能,當罐內壓力超過額定排放壓力時,閥瓣開啟,從而排出罐內壓力。安全閥配有爆破片裝置(在設定壓力下爆破后不可再閉合的壓力泄放裝置),在超過壓力或真空極限時,泄放壓力保護罐體安全。
安全閥技術要求:
根據GB18564.1-2019中6.2.1.7規定,安全閥的整定壓力、額定排放壓力和回座壓力應符合下列要求:
a)整定壓力應大于或等于罐體設計壓力的1.05倍;
b)當充裝介質50℃時飽和蒸汽壓大于0.01MPa,且小于或等于0.075MPa時,整定壓力大于或等于0.15MPa;
c)當充裝介質50℃時飽和蒸汽壓大于0.075MPa,但小于0.1MPa時,整定壓力大于或等于0.3MPa;
d)額定排放壓力小于或等于罐體設計壓力的1.20倍,且小于或等于罐體的試驗壓力;
e)回座壓力大于或等于整定壓力的0.90倍。

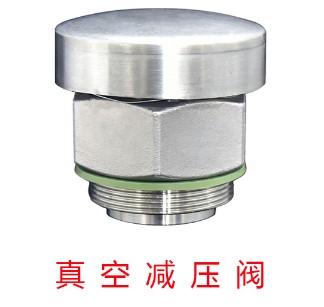

二、真空減壓閥 真空減壓閥,其安裝于常壓罐車或者其他壓力容器頂部,用于控制罐內負壓,使其保持相應的壓力范圍內。本產品符合GB/T 18564.1-2019相關規定。
工作原理:當罐內壓力低于罐外壓力時,罐外壓力作用于真空閥閥瓣克服彈黃壓力使之開啟,從而起到向內吸氣的作用,使之保待在一定的壓力范圍內。
真空減壓閥技術要求:
根據GB18564.1-2019中6.2.2規定,真空減壓閥應在外壓大于或等于21kPa,且小于罐體是設計壓力下開啟,目測真空減壓閥負壓顯示表壓力值是否穩定在相應的區間數值內,在區間范圍內為合格。
三、呼吸閥
呼吸閥又名油罐通氣閥、油罐車呼吸閥,是運油車、加油車、油船等油罐上必備的配件,能使罐內與大氣相通,當向罐內輸入,排除時自動啟閉,保持罐內衡壓,并減少油氣外流和保持內油料的清潔。
呼吸閥技術要求:
根據QC/T1064-2017中4.2.3.2規定,讓測試真空度緩慢升至-4kPa~-2kPa,目測呼吸閥負壓顯示表壓力值是否穩定在相應的區間數值內,在區間范圍內為合格;讓測試壓力緩慢升至6kPa~12kPa,目測呼吸閥排氣口是否漏氣,有漏氣為合格。

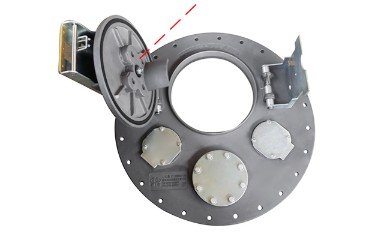

四、人孔蓋
歐標人孔蓋安裝于槽車油罐頂部,具有呼吸和緊急排氣功能,內呼吸閥使油罐在運油過程中內部壓力與外部壓力保持平衡。緊急排氣裝置在罐內急劇升高的情況下,會自動跳開,釋放內部壓力,即使在油罐車發生意外的狀況下,內呼吸閥的防溢流裝置依然保持密封,防止事故的發生。
人孔蓋緊急泄放裝置:
根據QC/T1065-2017中S.3/5.4規定,人孔蓋緊急泄放裝置測試,讓測試壓力緩慢升至大于或等于21kPa(標準值21~35kPa),保壓時間不得小于60s,目測緊急泄放裝置是否有漏氣,有漏氣為合格;將測試壓力緩慢降至16.8kPa,保壓時間不得小于60s,目測緊急泄放裝置是否有漏氣,無漏氣為合格。 |
