合肥長源液壓多路閥參數說明

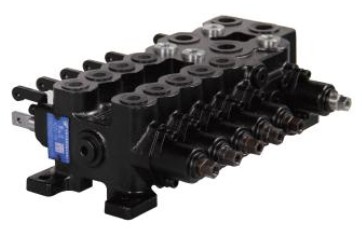

一、ZS*-20系列多路換向閥
ZS*-20型系列多路閥是由進油閥片、換向閥片和回油閥片組成。該閥具有結構緊湊,工作壓力較高,性能好,工作可靠,可實現多個執行機構的近、遠程控制等優點。廣泛應用于工程機械、礦山機械和其它機械的液壓系統。
內置總單向閥:進油體內置總單向閥,防止油液倒流。
內置溢流閥:進油體內設有先導式溢流閥,以控制系統壓力。 油路形式:可實現并聯、串聯或串并聯復合油路。 附加閥:換向體的兩端,根據需要可加過載閥或補油閥。
閥體結構:片式結構,1~10聯內任意組合。
閥桿中位機能:A、O、Y等。
二、ZS*-25系列多路換向閥
ZS*-25型系列多路閥是由進油閥片、換向閥片和回油閥片組成。該閥具有結構緊湊,工作壓力較高,性能好,工作可靠,
可實現多個執行機構的近、遠程控制等優點。廣泛應用于工程機械、礦山機械和其它機械的液壓系統。
內置總單向閥:進油體內置總單向閥,防止油液倒流。
內置溢流閥:進油體內設有先導式溢流閥,以控制系統壓力。
油路形式:可實現并聯、串聯或串并聯復合油路。
附加閥:換向體的兩端,根據需要可加過載閥或補油閥。
閥體結構:片式結構,1~10聯內任意組合。
閥桿中位機能:A、O、Y等。
三、1WFL*穩定分流閥
1WFL*系列單路穩定分流閥結構緊湊,工作可靠,廣泛用于工業車輛,工程車輛及農用機械的液壓系統,一路分流出不受負載影響穩定的流量,另一路用于主液壓系統。分流口內置溢流閥,設定分流系統壓力。

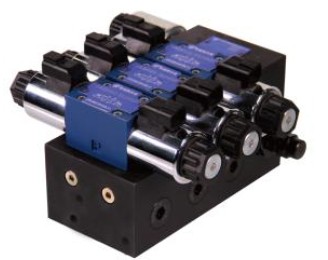

四、HCFK*液壓集成閥塊
HCFK系列液壓閥塊閥結構緊湊,工作可靠,廣泛用于工程機械,礦山機械,農用機械液壓系統,且可根據用戶使用的實際工況定制差異化閥塊。

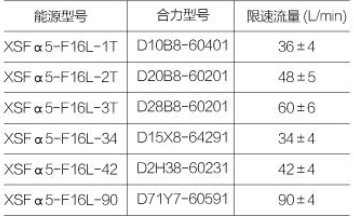

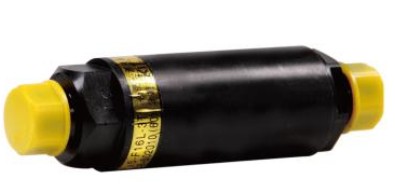

五、XSFA*系列限速閥
XSF@系列限速閥結構緊湊,工作可靠,廣泛用于叉車門架下降液壓系統,可限制門架的下降速度,保證液壓系統平穩運行。
六、HCZTF-120系列多路換向閥
HCZTF-120型系列多路閥特點為通過一個進回油選擇閥桿總體控制工作部分五聯油路的通斷,簡化結構,縮小占用空間,降低閥體重量。選擇閥桿為彈簧復位模式,操作員離手即復位,切斷工作部分油路,保證安全性;工作閥桿為鋼球定位模式,分別控制,操作員離手仍可正常工作,可選擇單根或多根油缸同時工作;油缸的一腔分別接A、B口,另外一腔接H口,總共可以控制十組執行元件,為用戶提供多元化選擇。閥組不工作時,全部流量從P到V直接供給下個閥組,能量浪費降到最低。
HCZTF-G120L型系列多路閥具有功能齊全,性能先進,結構緊湊,安全可靠,維修方便等特點,主要適用于眾多工程機械的車輛底盤中,如汽車起重機、混凝土泵車、高空作業車等需要水平穩定工作平臺的機械。還可用于其它起重運輸機械、礦山機械、環衛機械的液壓系統中。
內置液壓鎖:液壓鎖保證執行機構內漏量滿足用戶需求。
內置單向閥節流閥:單向節流閥可降低液壓鎖關閉速度,避免油缸出現負壓,收縮不到位。
設置安全閥:控制閥組在工作過程中的最高壓力。
設面過載閥:過載閱保證執行機構在工作過程中的過裁保護和安全性。
閥體結構:整體結構。 |
