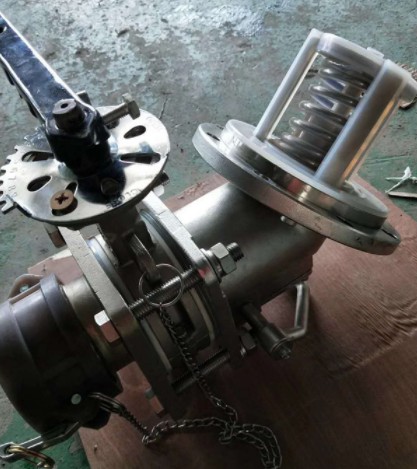

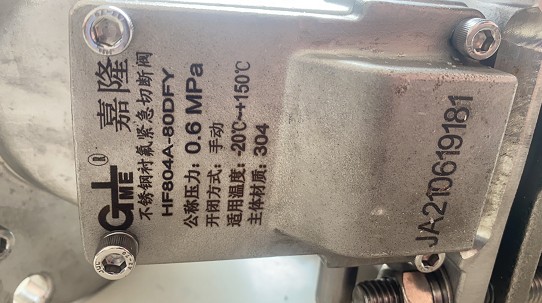

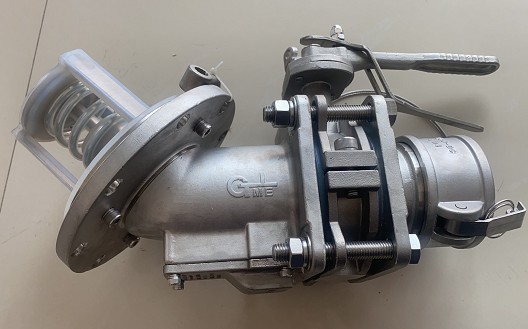

嘉隆HF804A-80DFY不銹鋼襯氟緊急切斷閥主要參數: 產地:浙江 品牌:嘉隆
型號:HF804A-80DFY
公稱壓力:0.6MPa
開閉方式:手動
適用溫度:-20攝氏度-+150攝氏度
主體材質:304不銹鋼
45°襯氟海底閥詳細描述與特點:
1、概述:
45°襯氟海底閥其實就是一種槽罐車緊急切斷閥,成功的替代了C4鋼(00Cr14Ni14Si4)---98%濃硝酸介質、哈氏合金B(yǎng)(N12MV)---各種濃度的鹽酸介質、20合金(CN7M)---98%的濃硫酸、316(CF8M)---中等腐蝕性介質,減少了制作成本提高了使用壽命,閥體不銹鋼襯進口聚四氟乙烯材質可以各種酸堿性介質,用于罐底的切斷閥門,手動氣動兩種材質方式可選于其他類型閥門相反操作方式是復位是操作,正常切斷是自動切斷。如出現意外事故,緊急切斷裝置能夠保護設備安全、操作人員安全和周圍環境安全,防止重大事故的發生。全新設計是為危險品罐車的特殊結構和安全特性而量身定制。
2、特點:
1、45°和90°和180°的三種閥體結構,閥門設計更緊湊,提高了閥門的剛性,閥門達到零泄露
2、閥瓣旋起式,旋起式閥瓣結構比提升式的流量提高了將近40%,卸料時間大幅縮短
3、閥桿彈性鎖定結構,所以閥門受彈簧力作用處于常閉狀態,除非外界有足夠作用力到手柄上,閥門才會打開。所以當罐車出現事故時,閥體剪力槽斷裂,閥瓣還是完全密封,防止腐蝕性介質外漏,閥門熔斷片設計,閥門過70°高溫,手柄鎖定熔斷片斷裂,閥門自動關閉
4、操作機構有手柄和氣動兩種。
5、防火結構設計—球型閥瓣和圓錐型閥座,當非金屬的密封圈燒化時,金屬閥瓣和閥座還能穩固密封。
6、閥門的設計、制造和驗收按照QC/T932-2012《道路運輸液體危險貨物罐式車輛緊急切斷閥》的要求。
3、性能參數:
尺寸:DN80/DN100
壓力等級:PN6/PN10
設計溫度:-50°C~200°C
法蘭標準:國標GB或美標ASME
密封等級:ANSI/FCI 70-2 VI
閥門長度:按制造廠標準和客戶要求

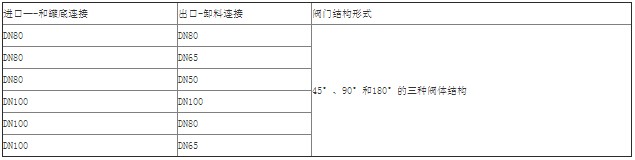

4、規格尺寸表:
|
