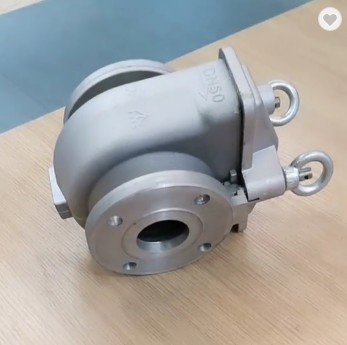

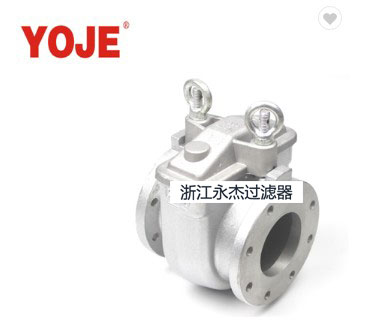

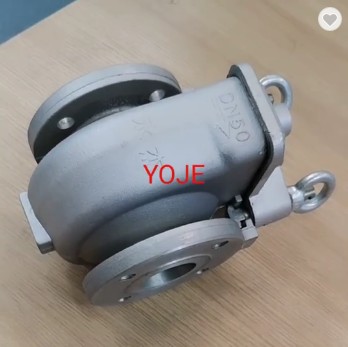

一、浙江永杰管道流量表過濾器
概述:
原產地:中國浙江
品牌名稱:永杰
適用介質:柴油、汽油、煤油
型號:LWZ-50型、LWZ-80型、LWZ-80型、LWZ-100型 產品描述:
油罐車流量表濾清器(過濾器)用于過濾各種油,保持油的清潔。裝油時防止固體和雜質。易取出濾芯,清除雜質。通常安裝在各種管道上。體積小,重量輕,過濾阻力小,易于安裝和清洗。特征:
1、壓鑄鋁結構,強度高,經氧化處理。
2、帶有易于清洗和拆卸的濾網。
3、濾網對正位置總成。
4、容易拆卸的帽子。
5、拆下所有插銷和螺栓組件,便于維護。
6、無需專用工具的拆裝。
7、法蘭符合TTMA標準。

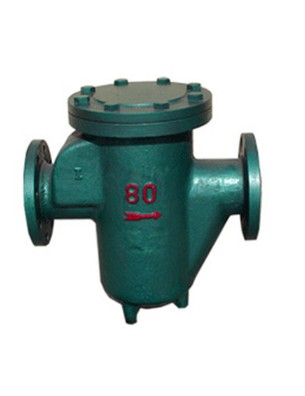

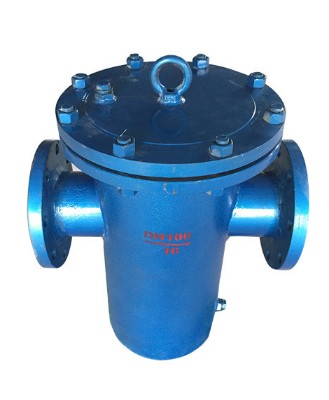

二、油罐車Y型流量表過濾器
Y型過濾器_U型過濾器_H型過濾器詳細介紹:
概述:
過濾器是輸送介質的管道系統不可缺少的一種過濾裝置,過濾器通常安裝在流量計(橢圓齒輪,腰輪,螺旋轉子等流量計)的進口端,用來清除介質中的雜質,以保護流量計的正常使用。
適用介質:水、空氣、油品等帶有雜質的管道流體介質。
應用:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。 設計選用要點:
◆進出口通徑:原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致。
◆公稱壓力:按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
◆孔目數的選擇:主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。
◆過濾器材質:過濾器的材質一般選擇與所連接的工藝管道材質相同,對于不同的服役條件可考慮選擇鑄鐵、碳鋼、不銹鋼材質的過濾器。
◆過濾器阻力損失計算:油用過濾器,在一般計算額定流速下,壓力損失為0.8~2.0kpa。
其他技術參數備注:
(1)連接形式:法蘭、螺紋。
(2)傳動方式:自力式。
(3)口徑從DN10-DN300;壓力1.6MPA;溫度-20℃-100℃。
(4)材質有:碳鋼、不銹鋼、鑄鐵及其他特殊鋼。 選型
1、Y型過濾器 管道通徑 10~40mm
2、U型過濾器 管道通徑 40~300mm
3、H型過濾器 管道通徑40~300mm
維護:系統最初工作一段時間后(一般不超過兩個小時),應進行清洗,以清除系統初始運行時積聚在濾網上的雜質污物。在此后,須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵,則清洗過濾器時要將濾網限位器以及濾網拆下。 |
