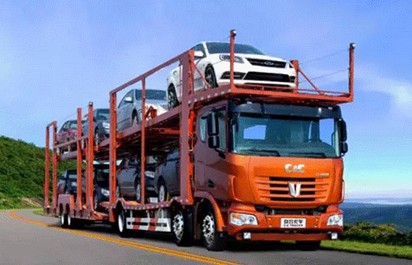

聯合重卡小三軸轎運車廠家價格
聯合重卡小三軸轎運車廠家直銷電話:159-7276-7978 聯合重卡小三軸轎運車底盤配置:
聯合重卡轎運車底盤:底盤采用聯合重卡QCC1212D659-E三軸超豪華底盤,駕駛室采用US超寬體駕駛室,曲面、偏光、減速、寬視野前擋風玻璃;中頂超寬單臥,抗壓防撞籠式高安全超寬體駕駛室,軸距1950+5100,發動機型號YC6L290-50,玉柴290馬力,變速箱為法士特9檔高低檔帶副變速。前橋5.4T,后橋10T。275/70R22.5 16PR鋼絲胎帶ABS。駕駛室電動舉升,電動門窗,氣囊座椅,手動后視鏡,原廠手動空調。
聯合重卡小三軸轎運車上裝配置:
前車共5對半油缸:駕駛室車頂升降油缸為 缸徑63mm,桿徑35mm,行程440mm,2根;前車前平臺升降油缸為 缸徑63mm,桿徑35mm,行程580mm,2根;前車上平臺前飛機跳油缸為缸徑 63mm,桿徑35mm,行程345mm,2根;前車上平臺后飛機跳為缸徑 63mm,桿徑35mm,行程326mm,2根;前車上層平臺尾部抽拉油缸為缸徑 53mm,桿徑30mm,行程950mm,1根;前車后立柱油缸為缸徑 80mm,桿徑55mm,行程1200mm,2根,左右對稱。
駕駛室平臺采用沖孔板+網結構,支撐采用Q235材質方管規格60*40,80*40,40*40厚度都在3mm以上,邊梁采用Q345B材質,上翼板6mm,腹板6mm,下翼板8mm;主車下層邊梁采用120*80方管,前后為80*80,橫稱用60*40,部分用40*40(中間縱跨稱),40*20輔助支撐,車架中部用鍍鋅板或鋁板做覆蓋,前側片用200*100方管做立柱割開放油缸,割開槽內用Q235鋼板折彎后嵌入焊接做加固且美觀,后側片用Q235鋼板折彎做立柱,內置上平臺升降油缸。上平臺邊梁采用Q345B焊接工字鋼(上8mm中6mm下8mm),網板+沖孔板結構,支撐采用100*50,40*40,40*20的Q235方管結構。防護欄用3mm的特制型鋼。
后車:3對半油缸。后車上層平臺前部抽拉油缸為缸徑 53mm,桿徑30mm,行程950mm,1根;后車前立柱二層平臺升降油缸為缸徑 63mm,桿徑45mm,行程1200mm,2根,左右對稱;后立柱二層平臺升降油缸為缸徑 80mm,桿徑55mm,行程1200mm,2根,左右對稱;后車下層飛機跳升降油缸為缸徑 63mm,桿徑45mm,行程440mm,2根。
下層兩邊梁采用BS700材質,上翼板8mm厚*100mm寬,腹板6mm厚*250mm高,下翼板厚10mm*100mm寬,牽引梁和懸掛處承重梁采用8mm和6mm板拼焊,網板+沖孔板鋪面,側片中前后油缸立柱采用5mm板折彎而成,內用5mm板加固,平臺中間立柱為Φ73*6無縫管,鉆孔穿銷后穿插89*6無縫管做托架。前后油缸立柱用100*100方管連接加固。上層平臺2邊梁為200*100方管,中間連接支撐用100*50、40*40、40*20方管,沖孔板+網板鋪面。
聯合重卡小三軸轎運車整車價格:
由于國五聯合重卡底盤價格變化較快,為了提供準確報價,請來電咨詢!
聯合重卡小三軸轎運車整車技術參數:
集瑞聯合牌QCC5212TCLD659Z型車輛運輸車
聯合重卡小三軸轎運車廠家直銷電話:159-7276-7978 |
