油罐車防溢流探座使用說明
油罐車配件廠家電話:159-7276-7978 油罐車防溢流探座安裝方法 防溢流防靜電傳感器在油罐車裝油時起到至關重要的作用,所以不能忽視。防溢流插座里面包含一根接地線,只要按照圖紙把每根線接正確就能正常工作。防溢流插座應安裝在罐車的同一側,盡量靠近車底的裝卸設備,用于帶有接地保險的防溢流保護裝置。只要連接器被正確的安裝,跟接線頭合并可以保證油罐是被連接到罐車的架子上,這也就消除了靜電和火花的產生。
防溢流插座!專業,專注,品質保障!
專為底部灌裝型油罐車設計,能夠有效防止液體溢出,同時保證靜電接地電阻符合安全標準規定,組成車載防溢流防靜電傳感系統。通過標準接線插座和插頭實現油罐車與油庫油系統的對接,配套油庫防溢流防靜電控制系統,確保油罐車底部灌裝過程中的安全和環保。
1)防溢流插座采用光學原理,整體安全環保設計;
2)防溢流插座安裝調節方便,通過鎖緊定位裝置,實現報警高度可調;
3)防溢流插座輸入電壓范圍廣,全數字電路設計,抗干擾能力強;
4)防溢流插座使用環境溫度介于-40℃~+60℃之間;
標準配置
防溢流防靜電傳感器包含防溢流探桿、接線插座、接地螺栓三個部分,防溢流探桿利用光學原理檢測油罐車艙內的液位狀況。安裝在車上與接線插座連接,向油庫防溢流控制系統提供液位狀態信號,實現與付油系統的連鎖控制。
防溢流防靜電傳感器經國家級儀器儀表防爆安全監督檢驗站(NEPSI)
檢驗,符合下列標準:
GB3836.1-2000“爆炸性氣體環境用電氣設備第1部分:通用要求
GB3836.4-2000“爆炸性氣體環境用電氣設備第4部分:本質安全型“i”
技術參數表
產品名稱: 防溢流插座
工作電壓: 本安電壓5~15VDC
工作電流: <5mA
工作溫度: -40℃~60℃
響應時間: <1s
導電極: 1/2
防爆等級: ExiaIIBT4
接線頭材質: 不銹鋼
殼體材質: 鋁合金硬氧化處理
最近我司售后接到多起因客戶不會安裝接線導致的防溢流插座異響,影響產品使用的時候,針對這一情況,現在特把湖北華特防溢流插座開關正確的接線方式,安裝方法,使用方法進行說明,以方便客戶朋友閱讀了解。
防溢流傳感器插座用于傳輸罐車的靜電信號和溢流信號,在實行底部充裝的時候可有效保證充裝油品的安全和可靠性。
一、性能和特點

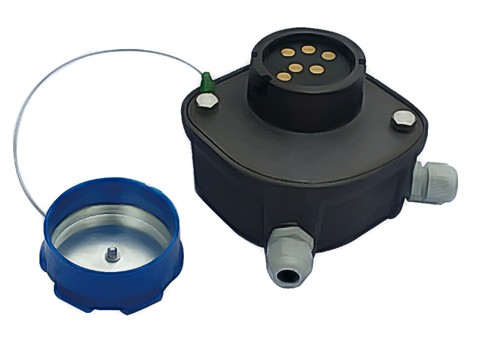

1、防溢流傳感器插座主要是由底座、插座芯、上座和防塵蓋等部件組成。
2、工作原理:與油站油庫里的光學防溢流和靜電檢測器對接,輸送防溢流探桿和靜電信號,以保證加油過程的安全。
二、安裝和配線
1、安裝指示:
插座安裝于罐車底部裝置同側,并盡量接近,將上座上的兩個螺釘拆掉,保存好拆下的零部件,以備重新安裝,通過兩安裝孔將底座安裝于罐車接地金屬面板上。(注:需要防松墊圈安裝,避免因行駛的震動引起松動。)
2、配線指示
防溢流傳感器插座為3線6芯式,直接與防溢流探桿的接線連接。
先將配件袋中的集線套取出安裝于管道口上,再把需要連接的線穿過集線套接到上座上接線銷(如圖所示),并檢查接線的正確與牢固,確保后期的使用。
與其他沒有使用的管道口處,需堵住,以免雨水的進入。
完成接線后,放好橡膠平墊,用先前拆下的螺釘重新安裝好上座,防塵蓋上的接線片必須安裝在其中一個六角螺釘頭部下面,并且需要使用齒形防松墊圈.在不使用插座的情況下,需將防塵蓋罩于插座上.
注:插座接線銷10與罐車底盤相接。
三、維護和保養
1、保養:插座芯的表面需要保持清潔,以免接觸不良。
2、維護:應進行不定期的檢查接線是否有松動和線路的連通,避免因此類因素影響正常使用。
四、包裝、貯運和運輸
1、該插座采用紙盒包裝,10件為一箱,外箱為黃色紙箱。
2、貯存及運輸:該產品應存放于干燥無腐蝕性氣體的庫房內,運輸及裝卸時,不得甩擲和用力碰撞。 油罐車配件廠家電話:159-7276-7978 |
