東風EQ5320GYYLVJ高端運油車底盤介紹
油罐車廠家直銷電話:159-7276-7978
東風神宇車輛有限公司針對;愤\(yùn)輸產品的特點,采用輕量化設計理念,開發了總質量為32噸的EQ5320GYYLVJ高端運油車底盤,底盤整備質量控制在9噸。該底盤采用東風新款T7系列高頂雙臥駕駛室,580MM毫米超寬臥鋪,弧形儀表工作臺,液晶儀表,電動玻璃、減震座椅,配上全景天窗,給人以超舒適駕駛體驗,橫向進氣格柵、超大東風標徽,營造了霸氣的視覺效果。采用前置獨立式排氣管,并安裝了排氣火花熄滅器,防火防靜電。底盤輕量化設計主要體現在:高強度鋼車架、鋁合金殼體變速箱、8氣囊減震后橋、鋁合金儲氣筒、鋁合金油箱、真空胎、鋁合金鋼圈等。具體技術參數及特點如下:
底盤型號:EQ5320GYYLVJ
產品名稱:輕量化;穼用底盤
發動機:康明斯315馬力國五發動機
變速箱:法士特9檔鋁合金變速箱
軸數:4軸
輪胎:12R22.5 18真空胎
鋼圈:鋁合金鋼圈
橋:后橋氣囊橋
軸距:1950+4350+1400MM
總質量:32噸
東風EQ5320GYYLVJ高端運油車整車技術參數:

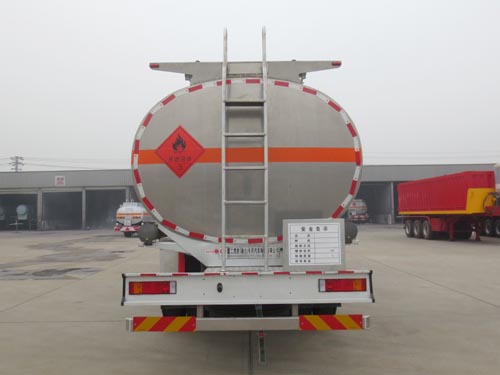

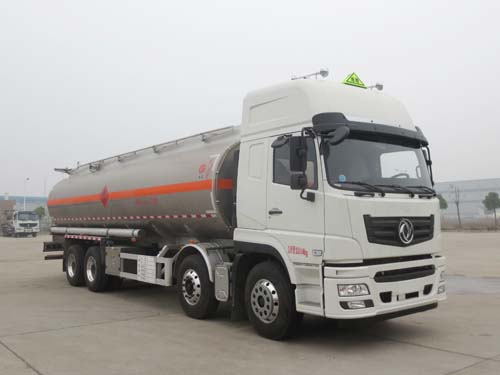

楚勝牌CSC5320GYYLEV型鋁合金運油車
【主要技術參數】
|
產品商標
|
楚勝牌
|
公告批次
|
297
|
產品名稱
|
CSC5320GYYLEV型鋁合金運油車
|
產品號
|
ZMUSK5HR02G
|
總質量(Kg)
|
32000
|
罐體容積(m3)
|
30.5
|
額定載質量(Kg)
|
20340
|
外形尺寸
|
11990×2535×3350,3800
|
整備質量(Kg)
|
11465
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
3
|
載質量利用系數
|
|
接近角/離去角(°)
|
19/10
|
前懸/后懸
|
1500/2790,1500/2590
|
軸數
|
4
|
軸距
|
1950+4350+1400,1950+4550+1400
|
軸荷(Kg)
|
6500/6500/19000(二軸組)
|
最高車速(Km/h)
|
80
|
其它
|
1、該車適用于危險品運輸;罐體類型FL型;類項號:3,罐體有效容積30.5立方米,罐體外形尺寸(長×寬×高)(mm):9200×2480×1810。軸距與后懸對應關系為:1950+4350+1400/2790,
1950+4550+1400/2590。2、防護材料均采用鋁合金,螺栓連接;后防護截面尺寸(寬×高)(mm)50×120,離地高500mm。3、該車應裝限速裝置,限速80km/h。隨底盤選裝駕駛室;僅選用消聲器前置、前輪盤式制動及子午線輪胎的底盤;該車應裝具有衛星定位功能的行駛記錄儀;ABS型號/廠家:3631010-C2000
/東科克諾爾商用車制動系統(十堰)有限公司。
|
【底盤技術參數】
|
底盤型號
|
EQ5320GYYLVJ
|
底盤名稱
|
運油車底盤(二類)
|
商標名稱
|
東風牌
|
生產企業
|
東風汽車公司
|
外形尺寸
|
11490,11690×2535×3100,3350,3800
|
輪胎數
|
12
|
接近角/離去角(°)
|
19/18
|
輪胎規格
|
11.00R20,12R22.5,295/80R22.5
|
鋼板彈簧片數
|
9/9/-,3/3/-
|
前輪距
|
1910/1910,1940/1940,1960/1960,1980/1980,2040/2040
|
燃料種類
|
柴油
|
后輪距
|
1800/1800,1860/1860
|
排放標準
|
GB17691-2005國Ⅴ,GB3847-2005
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
ISL8.9-315E50A
|
東風康明斯發動機有限公司
|
8900
|
232
|
