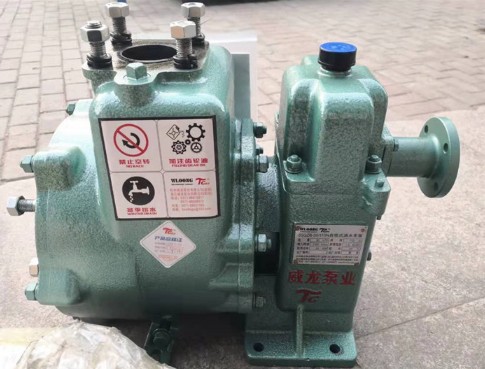

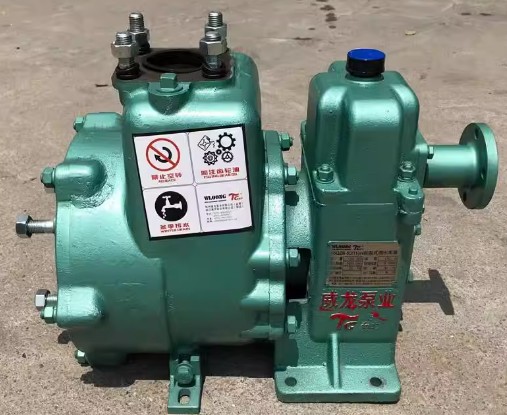

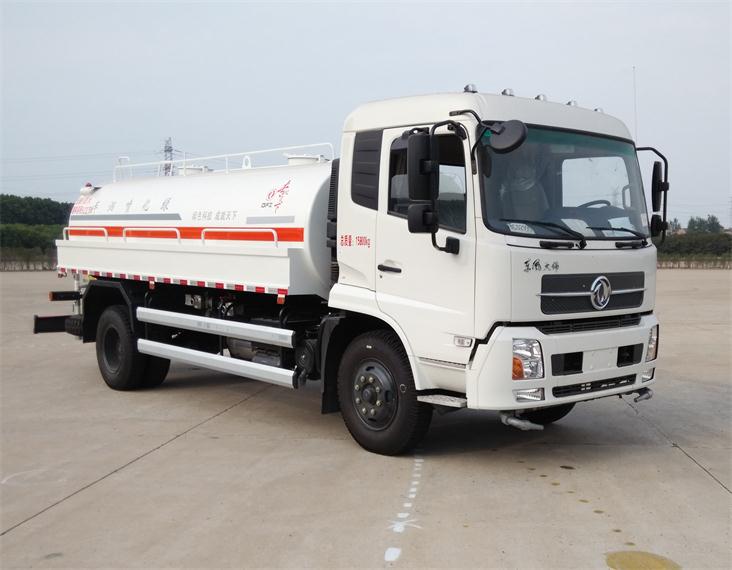

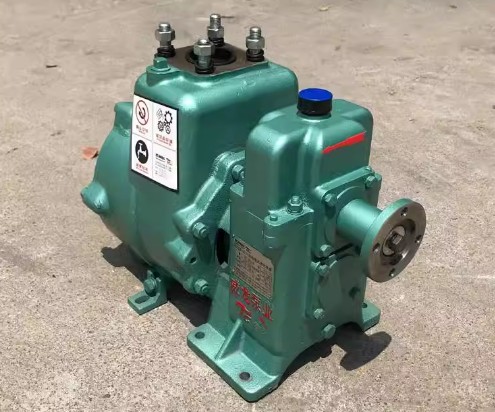

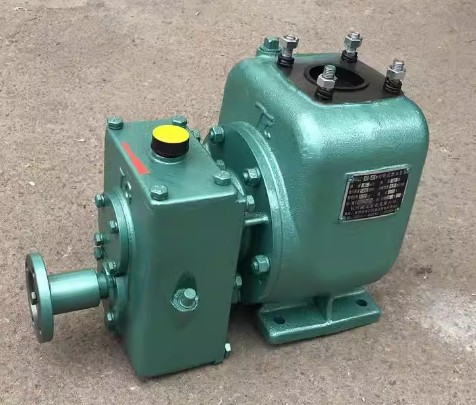

一、用途和特點: QZB(F)系列灑水車泵,是在多年研制自吸式離心泵經驗的基礎上研制成功的國家專利產品。并在多年生產 80 Q Z的基礎上作了較大的改進,泵的結構更可靠,使用維修更方便,較60/90體積更小,泵性能符合部頒標準《灑水車 技術條件》QC/T29114-93中對泵規定的要求。該泵也可用來輸送汽油、煤油、柴油等石油產品。當輸送石油產品時,訂貨時必須說明。本產品具有結構簡單、運行平穩、效率高、使用可靠等優點。

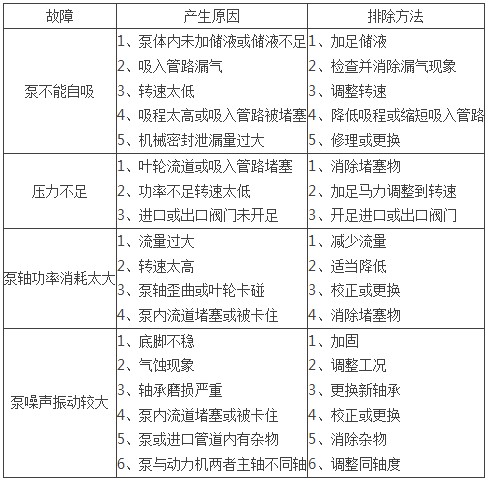

二、常見故障及排除方法:
(1)泵不能自吸
產生原因:
1、泵體內未加儲液或儲液不足
2、吸入管路漏氣
3、轉速太低
4、二吸程太高或吸入管路被堵塞;
5、機械密封泄露量過大
排除方法:
1、加足儲液
2、檢查并消除漏氣現象
3、調整轉速
4、降低吸程或縮短吸入管路
5、修理或更換
(2)壓力不足
產生原因:
l、葉輪流道或吸入管路堵塞
2、葉輪或葉輪密封環磨損嚴重
3、功率不足轉速太低
4、進口或出口閥門未開足
排除方法:
1、消除堵塞物
2、更換口環.
3、加足馬力調整到轉速
4、開足進口或出口閥門
(3)泵軸功率消耗太大
產生原因:
l、流量過大
2、轉速太高;
3、泵軸歪曲或葉輪卡碰
4、泵內流道堵塞或被卡住
排除方法:
1、減少流量;
2、適當降低
3、校正或更換
4、消除堵塞物
(四)泵噪聲振動較大
產生原因:
l、底腳不穩
2、氣蝕現象
3、軸承磨損嚴重;
4、泵內流道堵塞或被卡住
5、泵或進口管道內有雜物
6、泵與動力機兩者主軸不同軸
排除方法:
1、加固
2、調整工況
3、更換新軸承
4、校正或更換
5、清除雜物
6、調整同軸度
三、工作原理及管路安裝要求:
該系列泵采用外混式自吸結構,泵內應存有適量的液體。泵啟動后,葉輪旋轉,葉輪進口處形成負壓,吸入管路中的氣體與泵內液體混合,通過壓出室進入氣液分離室。由于氣液的比重差,氣體從液體中分離出來,從出口管中排出,液體在氣液分離室中下沉,經多次循環,直到吸入管內的氣體排凈而充滿液體,完成自吸過程,泵開始正常輸液。因此,為保證泵具有良好的自吸性能,必須滿足以下條件:
1、泵工作前,泵內的液體存量必須高于泵軸,因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭,快速接頭中心線必須高于泵軸中心線300毫米。 2、進口管路系統必須保證不漏氣。 3、吸水管的吸入頭必須浸沒于水下,以免空氣吸入水管。
4、出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。
(四)訂貨須知:
1、用戶根據使用條件選型,必須注明型號,泵送液體名稱、流量、揚程、泵材質,以及泵旋轉方向。
2、對泵有特殊要求的,經供需雙方協商確定,并在合同上注明或另訂協議。
3、用戶需要提供配件或易損件時,應注明型號、規格、獨立計價。
4、本公司產品實行“三包”,嚴格履行合同義務,遵守“用戶至上,信譽第一”原則。在用戶選用產品恰當并遵守保管及使用規則的前提下,保質期為一年。在保質期內確因產品制造質量不良而不能正常工作時,負責免費為用戶更換或修理。但使用不當造成破損和易損零件的正常磨損不在此限。
5、用戶有不明之處可向本公司提出咨詢。
(五)征求用戶意見:
為進一步改進產品質量,滿足用戶需要,敬請廣大用戶對在使用中發現的質量問題,函告本公司,同時希望用戶對本公司產品的性能、結構外型提出好的建議。
如本公司已有產品不能滿足用戶的特殊需要,我們可以根據用戶需要,專門為您設計、生產。
根據市場需求,本公司若適當調整部分參數,恕不另行通知,歡迎垂詢。
(六)特別提醒:
1.泵工作前必須將泵內灌滿引水,否則機械密封損壞造成漏水;
2.氣溫低于零度時,工作完成后,必須放干泵內水,否則因結冰脹破泵箱體;
3.當水源含有泥砂、長纖維雜物、取水時應嚴防吸入泵內損壞機械密封及葉輪;
4.在正常自吸高度內,泵啟動后2分鐘,還未出水,請立即停機檢查!

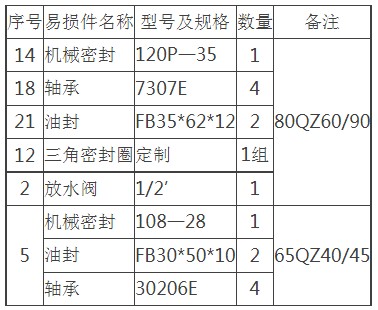

5.因上述原因造成損失由用戶負責。 為保證泵的良好的自吸性能,必須滿足: 1、泵工作時,泵內的液體存量必須高于泵軸,進品管安裝必須高于泵軸中心錢150mm以上。 2、進口管路系統不得漏氣,吸水口必須浸沒于水中,防止空氣吸入。 3、泵出口應先安裝一段不短于180mm直管后,再接彎管。 七、杭州威龍泵易損零件表: 杭州威龍泵銷售電話:159-7276-7978 |
