1 、使用前的準備工作
(1)將避電桿插入地下,使之“接地”,若接地處干燥,可澆水使之潮濕,保證接地良好。
(2)打開油車操縱箱門,檢查各閥門手柄,使之處于關閉狀態(豎直位置)。
(3)初次使用油泵,泵內無引油時,應預先加油,可通過進油口加入油料10升。
(4)檢查增速箱內潤滑油油面,以到油面螺塞孔的下緣為準,不足時添加齒輪油。
(5)檢查變速箱操縱桿,使之處于空檔位置,檢查取力箱操縱手柄位置,使之為水平向右位置,檢查油門控制器,使其為最小。
2、 油泵的操縱
(1) 啟動
1.1聯接好有關管道,啟動發動機,當原車壓力表讀數達到0.3Mpa時,踏離 合踏板,打開取力箱操縱開關,使之掛檔。
1.2通過油門控制器,可控制油泵的工作轉速。
(2)停止 將油門控制器推進,調整為最小,踏離合器踏板,將取力器操縱開關扳回至原位置,使取力箱脫檔。 3、使用后的檢查
(1)檢查取力箱操縱開關是否回位,檢查油門控制器是否為最小位置。
(2)檢查閥門手柄位置,均應為關閉狀態。
(3)關好操縱箱門。
(4)收回避電桿,固定于原位。
(5)油路系統的控制。
4、各作業操縱使用說明

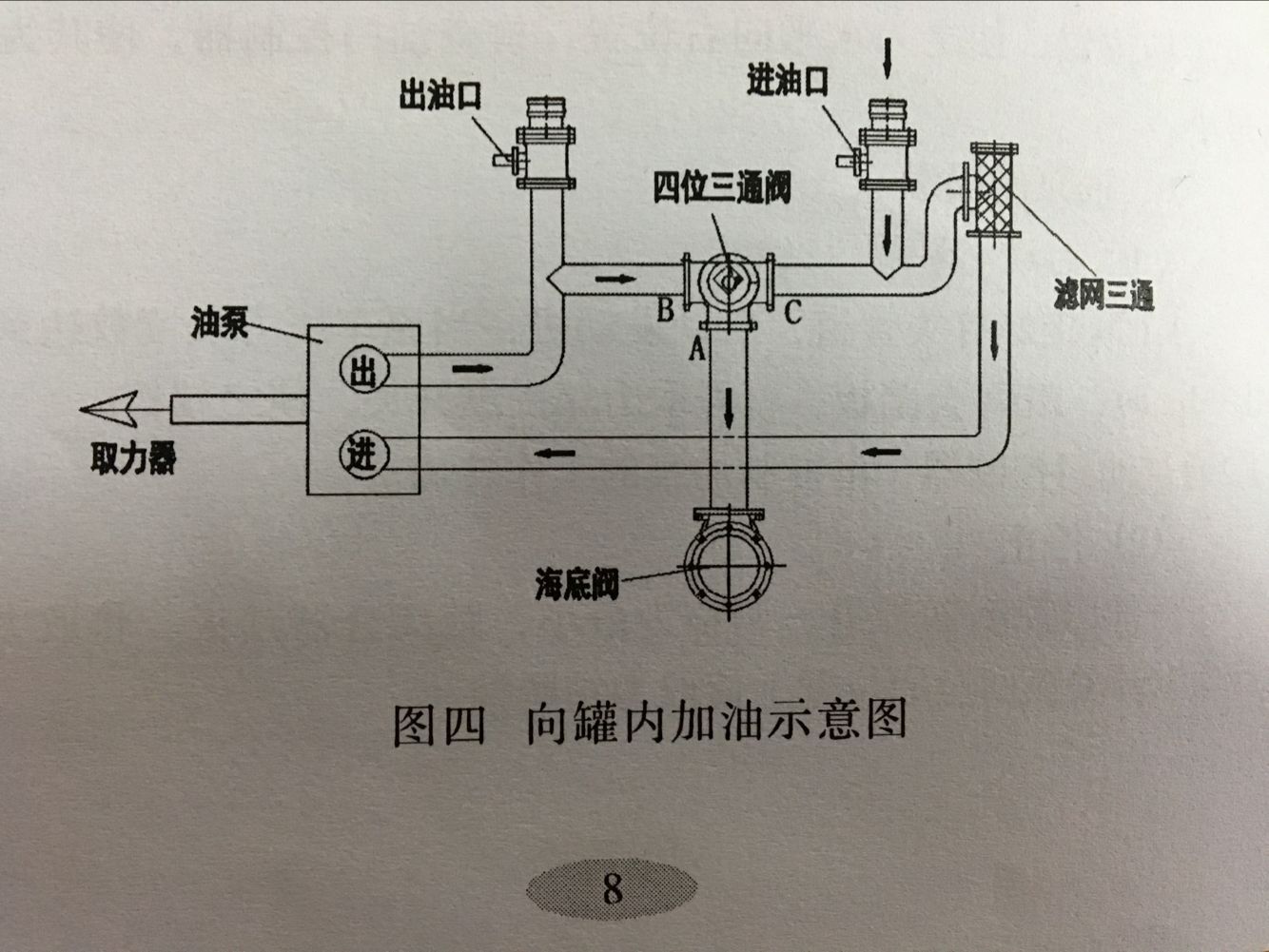

1)向罐內加油
油是通過油泵給罐內加油,也可通過泵給罐內加油,其操作程序是:在進油口接一油管,油管接通油源,打開進油口球閥,四位三通球閥的標記擰到C位置,使B-A相通,關閉出油口球閥,拉動取力器開關,使油泵開始工作,即可向罐內加油,停止工作時取力器及閥門開關回位。
工作油路示意:油經進油口→濾網→泵進泵出→四位三通球閥B-A→海底閥→油罐(其它閥門為關閉狀態);

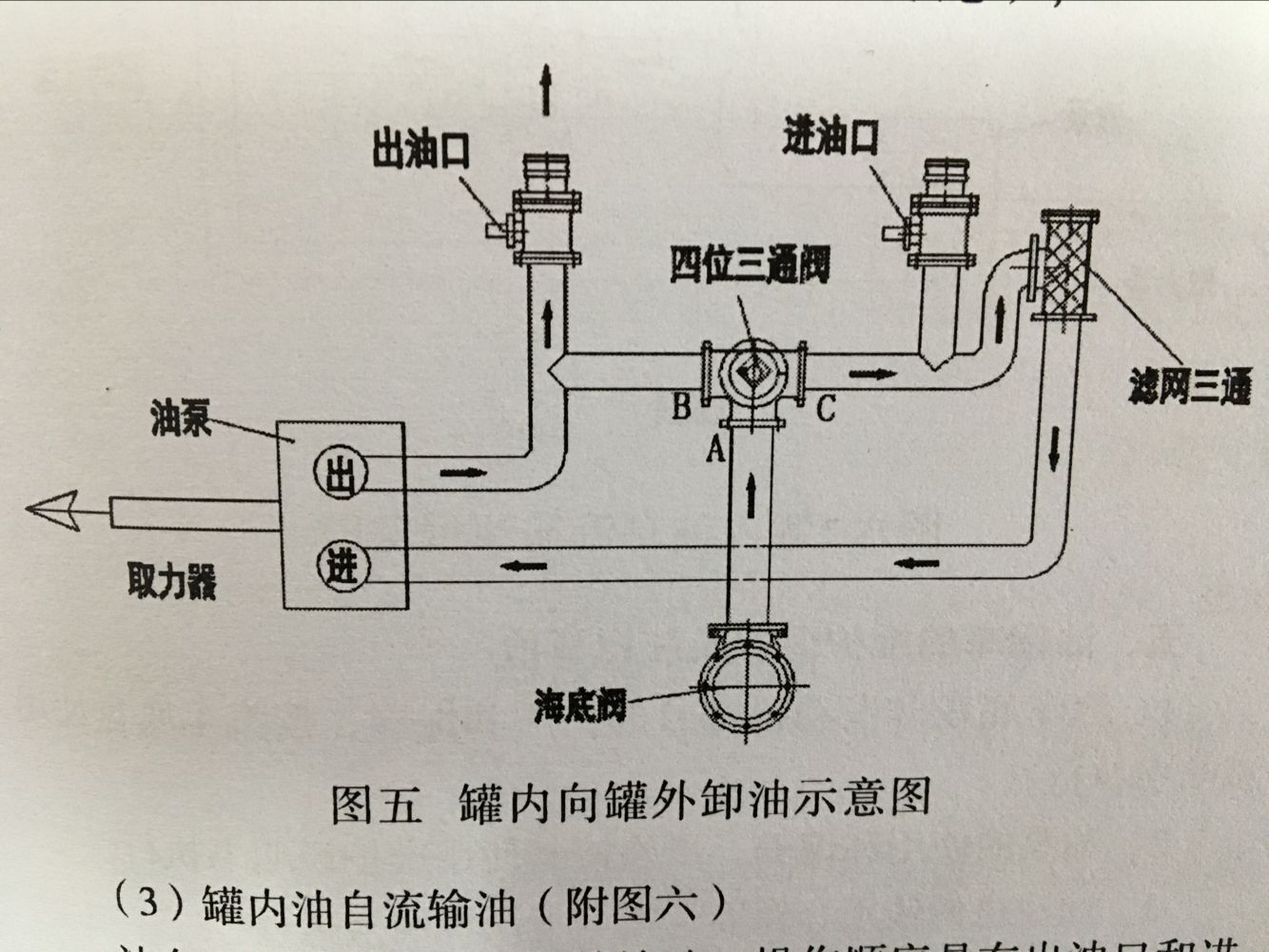

2)罐內向罐外卸油
在出油口處接輸油軟管,打開出油口球閥,四位三通球閥的標記擰到B位置,使A-C相通,關閉進油口球閥,拉動取力器開關,使油泵開始工作,即可向罐外卸油,停止工作時取力器及閥門開關回位。
工作油路示意:油經油罐→海底閥→四位三通球閥A-C→濾網→泵進泵出→出油口(其它閥門為關閉狀態);

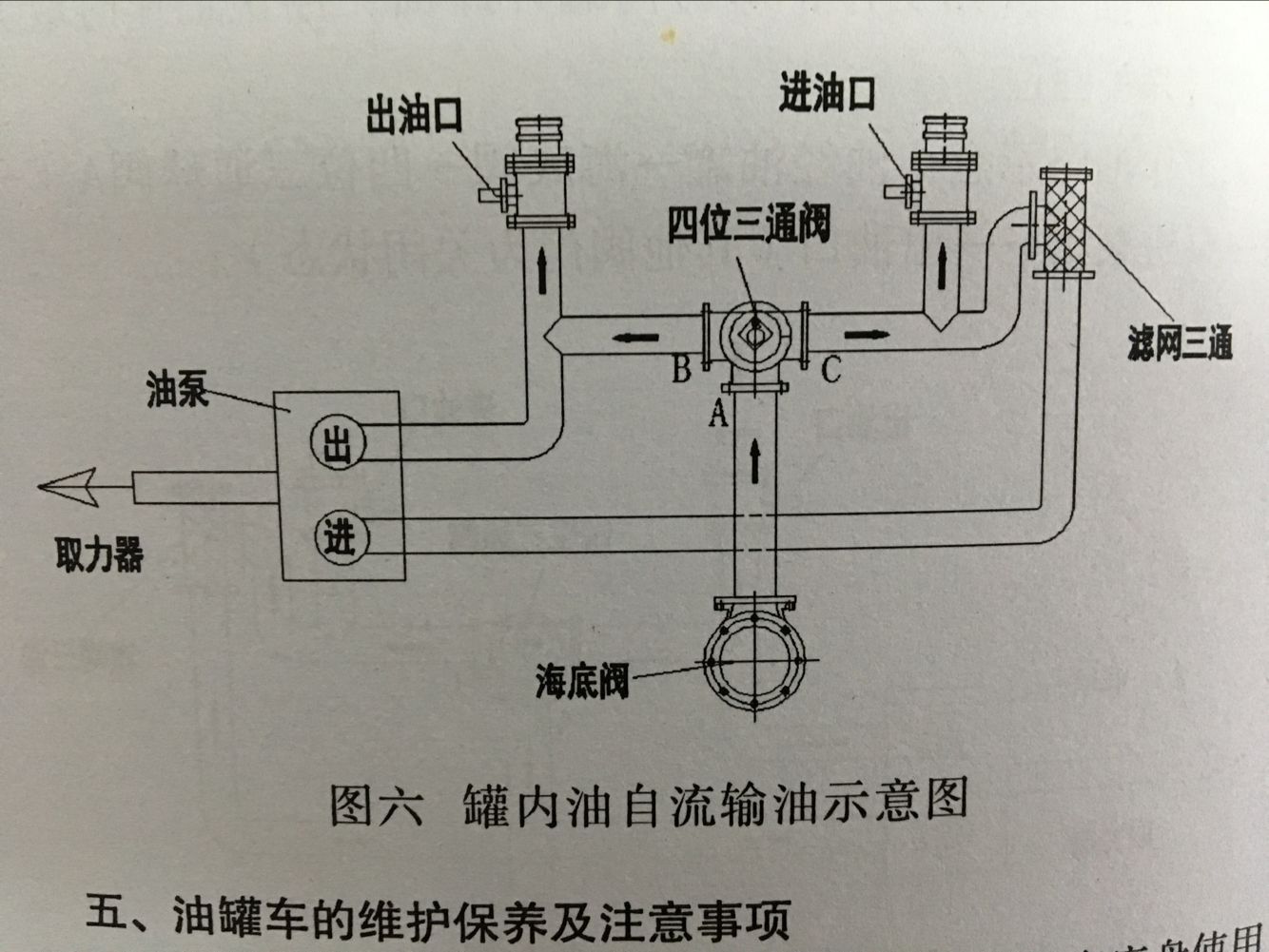

3)罐內油自流輸油
油車也可靠重力自流向外輸油。操作順序是在出油口和進油口處接輸油軟管,將四位三通閥的標記擰到盲通位置(即A、B、C均互通),打開進油口和出油口處球閥開關,即可實現進油口和出油口同時向外自流輸油。若只用出油口,關閉進油口閥門,四位三通球閥的標記擰到C位置,使B-A相通即可;若只用進油口,關閉出油口球閥,四位三通球閥的標記擰到B位置,使A-C相通即可。
工作油路示意:
油經油罐→海底閥→四位三通球閥A-C→進油口
油經油罐→海底閥→四位三通球閥A-B→出油口 |
