2.78方藍牌加油車主要技術參數: 車輛型號:CLQ5045GJY6EAQ 底盤型號:EQ1045SJ3CDCWXP
外形尺寸:5260×2000×2230,2520
罐體尺寸:3200×1300×900
總質量(Kg):4495
整備質量(Kg):2510
額定載質量(Kg):1985
駕駛室準乘人數(人):2
運輸介質:汽油
罐體容積:2.78立方
發動機:Q23-132E60
上裝標配: 嚴格按照公告尺寸及外形圖片制作,公告容積2.78立方,罐體采用5182鋁合金板材,圓弧齒輪油泵(可泵進泵出),單倉(可定制多倉),全套下裝油系統(含1個下裝卸油閥、1個油氣回收閥、1個油氣回收接口、1套氣動組合開關、1個防溢流探桿和1個插座),一個歐標罐蓋,一個海底閥,帶語音提示報警裝置,罐體頂部兩側帶鋁合金折疊升降防護欄,頂部帶鋁合金防滑鋼網,罐體兩側3M橙色反光帶、反光條,貼三個“易燃液體”標識,安全告示牌,危險品牌、危險品三角燈,全車鋁合金附件(側、后防護、管道箱、加油機箱、工具箱等),兩根輸油管,兩個滅火器,其它按標準配置制作。 可選裝大流量加油機,15米自動回位卷盤和加油槍。流量表
底盤配置: 底盤型號:EQ1045SJ3CDCWXP,軸距2700mm,Q23-132E60發動機,輪胎6.50R16LT 10PR。 萬里揚5GT32變速箱,帶空調,鋼板5/7+3,防爆胎應急裝置,帶前碰撞預警,車道偏離預警。 上裝工藝亮點:
·探傷工藝 罐體所有主焊縫都嚴格按探傷工藝作業(單面焊雙面成型:拼板焊-銅槽、環縫焊-陶瓷襯墊工藝),并且按GB18564.1-2019標準規定的探傷比例進行探傷(X射線檢測)。

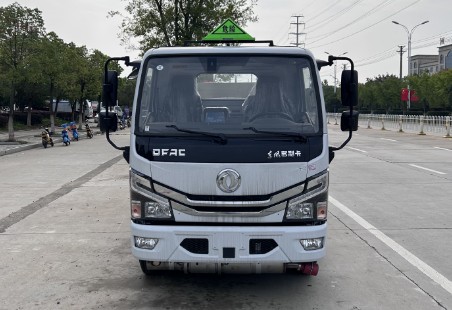

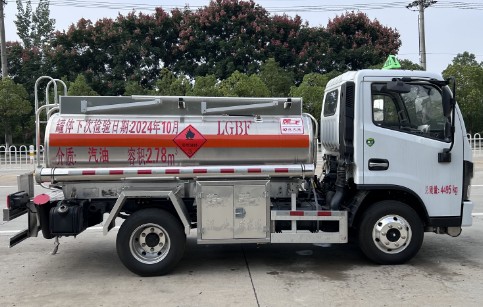

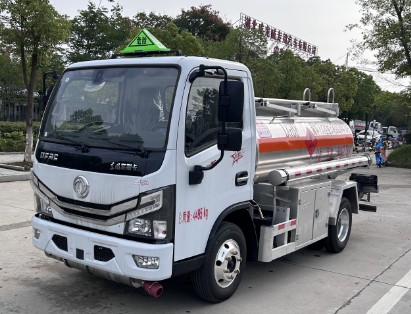

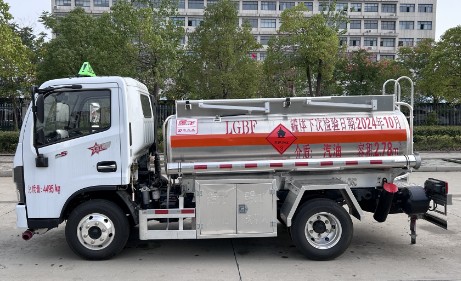

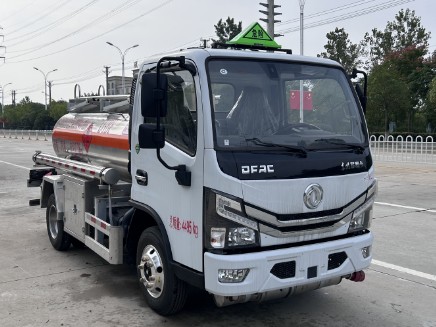

·鋁合金罐體密度小質量輕,相對重心低更安全,更省油,鋁合金罐體不生銹,對油品沒有污染。 2.78方藍牌加油車多方位圖片:

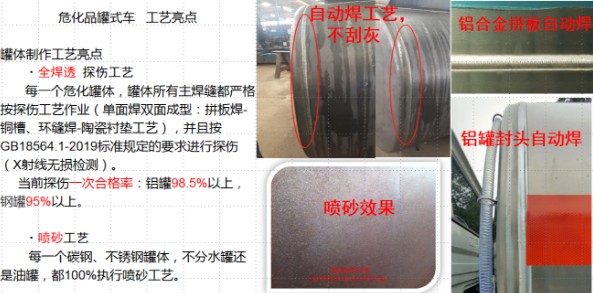

2.78方藍牌加油車工藝亮點: 1、罐體制作工藝亮點 ·全焊透 探傷工藝 每一個危化罐體,罐體所有主焊縫都嚴格按探傷工藝作業(單面焊雙面成型:拼板焊-銅槽、環縫焊-陶瓷襯墊工藝),并且按 GB18564.1-2019標準規定的要求進行探傷(X射線無損檢測)。 當前探傷一次合格率:鋁罐98.5%以上,鋼罐95%以上。 ·噴砂工藝 每一個碳鋼、不銹鋼罐體,不分水罐還是油罐,都100%執行噴砂工藝。

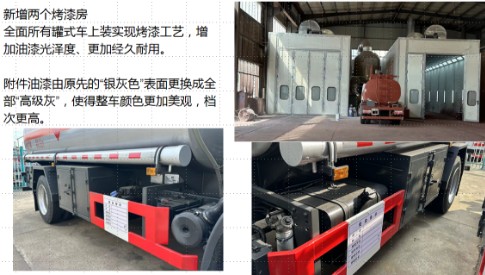

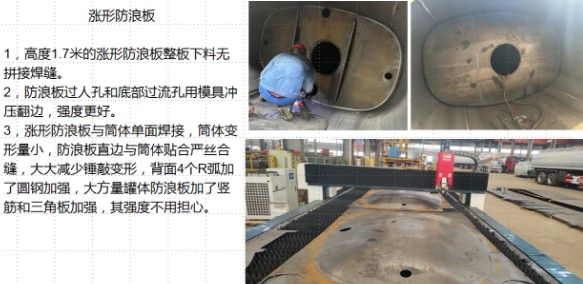

2、漲形防浪板 1,高度1.7米的漲形防浪板整板下料無拼接焊縫。 2,防浪板過人孔和底部過流孔用模具沖壓翻邊,強度更好。 3,漲形防浪板與筒體單面焊接,筒體變形量小,防浪板直邊與筒體貼合嚴絲合縫,大大減少錘敲變形,背面4個R弧加了圓鋼加強,大方量罐體防浪板加了豎筋和三角板加強,其強度不用擔心。 3、新增兩個烤漆房 全面所有罐式車上裝實現烤漆工藝,增加油漆光澤度、更加經久耐用。 附件油漆由原先的“銀灰色”表面更換成全部“高級灰”,使得整車顏色更加美觀,檔次更高。

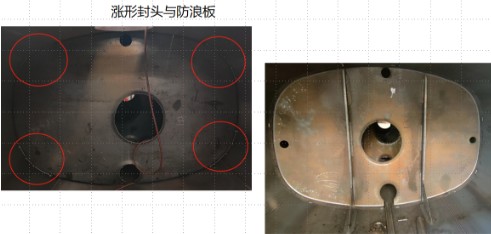

4、漲形封頭與防浪板
|
