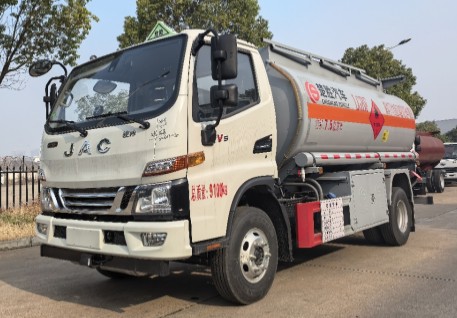

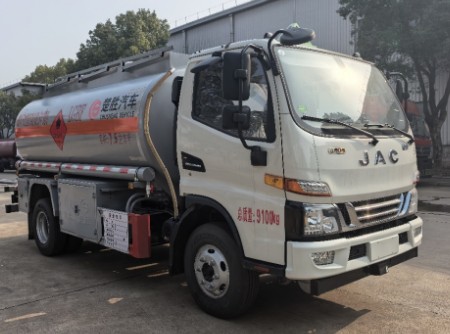

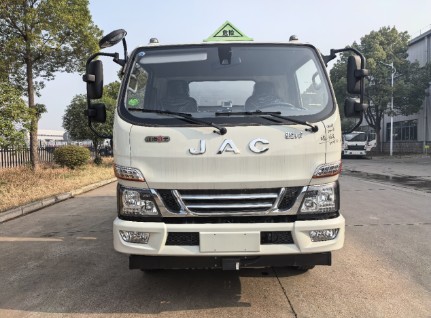

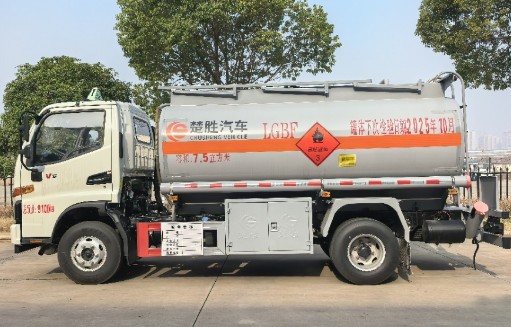

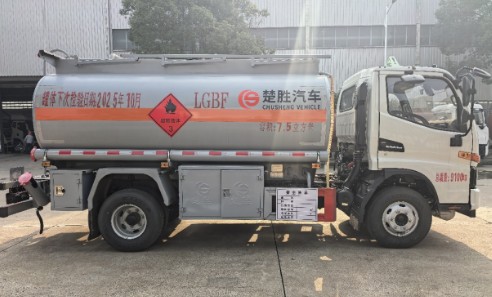

7.5方江淮駿鈴V5加油車_楚勝牌CSC5091GJYJH6型加油車

作者：7.5方江淮駿鈴V5加油車來源：加油車廠家日期：2025/4/2 10:52:27 人氣：標簽：7.5方江淮駿鈴V5加油車楚勝牌CSC5091GJYJH6型加油車

底盤型號:HFC1091P32K5C7ZS

7.5方江淮駿鈴V5加油車底盤配置：

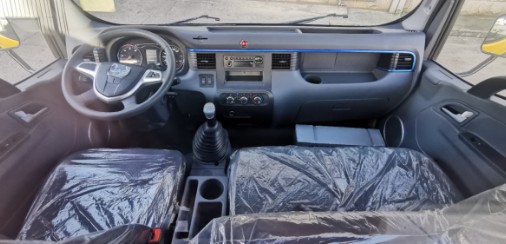

采用江淮高端駿鈴V5駕駛室，單排1900mm寬體3人座，3365mm軸距，玉柴股份2.5排量116KW（160馬力），星銳6檔變速箱，斷氣剎，7.50R16LT 16PR鋼絲輪胎，6噸后橋，11/9+7板簧，ABS，液壓方向助力，氣推離合助力，OBD接口，后視鏡帶電加熱，LED日間行車燈，多功能方向盤，收音機，可調節方向盤，大燈調節，多功能五環儀表，原廠冷暖空調，自動調整臂，PTO，OBD，80L油箱，前盤，限速，ABS，行車記錄儀，防爆輪胎，剎車片報警裝置。

7.5方江淮駿鈴V5加油車上裝配置：

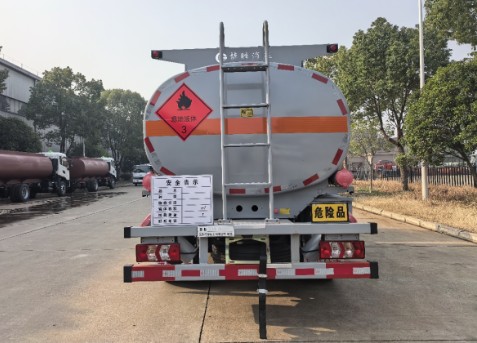

嚴格按照公告尺寸及外形圖片制作，容積7.5立方，罐體采用碳鋼板材制作，圓弧齒輪油泵（可泵進泵出），單倉（可定制多倉），全套下裝油系統（含1個下裝卸油閥、1個油氣回收閥、1個油氣回收接口、1套氣動組合開關、1個防溢流探桿和1個插座），一個歐標罐蓋，一個海底閥，罐體頂部兩側帶折疊升降防護欄，頂部帶防滑鋼網，罐體兩側3M橙色反光帶、反光條，貼三個“易燃液體”標識，安全告示牌，危險品牌、危險品三角燈，一個工具箱，兩根輸油管，兩個滅火器。

可選裝大流量加油機，15米自動回位卷盤和加油槍�？蛇x裝流量表。

7.5方江淮駿鈴V5加油車上裝工藝亮點：

·探傷工藝罐體所有主焊縫都嚴格按探傷工藝作業（單面焊雙面成型：拼板焊-銅槽、環縫焊-陶瓷襯墊工藝），并且按GB18564.1-2019標準規定的探傷比例進行探傷（X射線檢測）。

·噴砂工藝罐體表面噴砂處理，達到除灰、除污、除銹效果，增強了油漆厚度及附著力，烤漆工藝，實現預裝+烤漆+總裝，全車油漆無死角、無遺漏。

底盤零部件采用國際頂尖配件:美國延鋒偉世通儀表臺，日本艾迪斯離合器，瑞安制動閥，克諾爾SBS，福耀玻璃，美國江森座椅，星銳變速箱，納鐵福傳動軸，美國AAM后橋，德國梅克朗汽車鏡，英國威爾燃油濾清器，美國博格華納EGR控制閥。

GB3847-2005,GB17691-2018國Ⅵ新規底盤，其他江淮底盤標配。附帶底盤合格證，底盤說明書，保修手冊，隨車工具。

7.5方江淮駿鈴V5加油車整車技術參數：

楚勝牌CSC5091GJYJH6型加油車

【整車技術參數】
產品商標	楚勝牌	公告批次	390
產品名稱	加油車	產品型號	CSC5091GJYJH6
總質量(Kg)	9100	罐體容積(m3)	7.5
額定載質量(Kg)	5005	外形尺寸	6100×2150×2650
整備質量(Kg)	3900	貨廂尺寸	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	3	鞍座最大載質量(Kg)
接近角/離去角(°)	17/15	前懸/后懸	1075/1660
軸荷(Kg)	3300/5800	最高車速(Km/h)	80
備注	該車適用于危險品運輸,運輸車輛類型:FL型.準運介質最大密度:700千克/立方米,罐體總?cè)萘?.5立方米,罐體有效容積7.15立方米,罐體外形尺寸(長×寬×高)(mm):3800×1950×1290.側、后防護材料均為Q235,螺栓連接;后防護截面尺寸:120×60,下邊緣離地高440mm.僅選用排氣管前置、安裝限速裝置(限速80km/h)、前輪盤式制動及子午線輪胎的底盤,轉向輪安裝輪胎防爆應急防護裝置.安裝帶有衛星定位功能的行駛記錄儀. ABS型號/廠家為:CM4XL-4S/4M /廣州瑞立科密汽車電子股份有限公司,ABS型號/廠家:VIE ABS-Ⅱ/浙江萬安科技股份有限公司.加油機型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司中山分公司,HS1812B/托肯恒山科技(廣州)有限公司,SKES-1112/恒和嘉華科技有限公司(上海伯萊機械有限公司),SK20QF-111A、SK20QF-222A/鄭州三金石油設備制造有限公司,CS20D1110F/正星科技有限公司,JSK-70B1121CZ、JSK-70B1121C、JSK45B1121C/穩恩佳力佳(北京)石油化工設備有限公司,ZH6444、ZH3111P/佛山市眾澤機電科技有限公司,XTST121BF1/邢臺正潤通科技發展有限公司,TA-1111KFJ/沈陽航天新陽機電有限公司,HT-CZ1111/湖北華特專用設備有限公司,ZY181111/安徽省中原儀表有限公司,FBXO(EX)、ACZS-1112、ACZS-1111/永嘉縣奧誠五金制品有限公司,BL1211Z/廣東貝林能源設備有限公司,BJJ-20-AH2/安徽省銳凌計量器制造有限公司.該車可選裝直接供電式ETC車載裝置.
【底盤技術參數】
底盤型號	HFC1091P32K5C7ZS	底盤名稱	載貨汽車底盤
商標名稱	江淮牌	生產企業	安徽江淮汽車集團股份有限公司
軸數	2	輪胎數	6
軸距 (mm)	3365
輪胎規格	7.50R16LT 16PR
鋼板彈簧片數	4/3+2,4/5+6,11/9+7	前輪距	1600
燃料種類	柴油	后輪距	1560,1620,1785
排放依據標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
HFC4DE3-2E5 YCF25160-66A	安徽康明斯動力有限公司廣西玉柴機器股份有限公司	2499 2488	111 116
