成龍威4.7方飛機加油車主要技術參數:
整備質量:3570
罐體容積:4.7立方米
總質量(Kg):7360
駕駛室準乘人數(人):2
外形尺寸:5995×2000×2680
額定載質量(Kg):3660
運輸介質:航空煤油
罐體尺寸:2930×1790×1190
發動機:D20TCIF1
底盤配置:
新規:防爆胎裝置、車道偏離預警、防碰撞預警、安全帶提醒,采用東風多利卡底盤制作,德威云內D20TCIF1(126馬力),高效4氣門發動機1730新款車身,液晶儀表、原廠空調、中控鎖、電動車窗、斷氣剎、定速巡航萬里揚5檔變速箱,188雙層直通車架,1.8/3.5T前后橋,7.00R16真空胎,底盤由東風公司負責三包。
上裝標配:

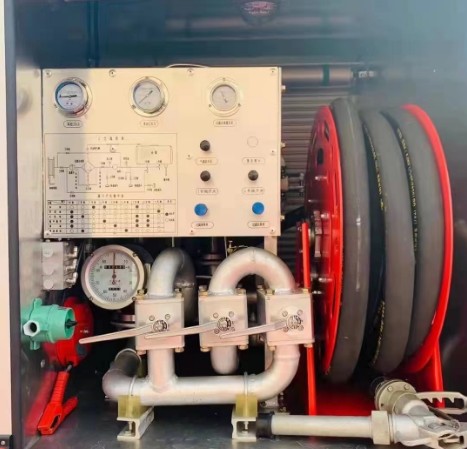

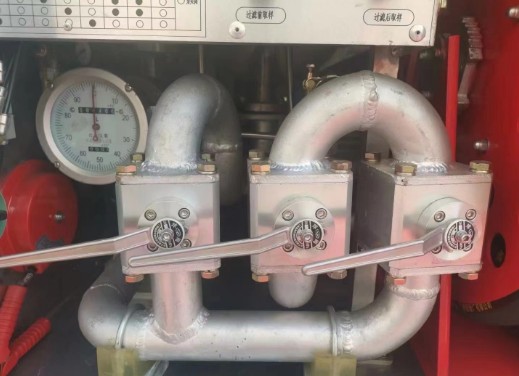

罐體采用鋁合材質制作,單倉,帶泵帶溢流閥,2.5寸管道及閥門(鋁合金管道及閥門),一個歐標罐口,一個海底閥,一套下裝油及油氣回收裝置,罐體前部帶設備倉,設備倉(帶卷簾門)內有過濾器(滿足術參數要求),流量表,飛機加油車專用卷盤,自封油槍,加油機管直徑38mm罐體左側帶一個快速接頭帶球例(通徑與接頭一樣大),,帶儀表盤,帶電子液位計,油水分離器,油氣分離器等滿足給小型直升機加油的配置,過濾器指標滿足國內對航空煤油及航空汽油的過濾標準。
裝工藝亮點:
1、探傷工藝 罐體所有主焊縫都嚴格按探傷工藝作業(雙槍對焊打底焊,額頸環縫蓋面自動焊,封頭環縫蓋面自動焊),并且按GB18564.1-2019標準規定的探傷比例進行探傷(X射線檢測)。
2、鋁合金罐體密度小質量輕,相對重心低更安全,更省油,鋁合金罐體不生銹,對油品沒有污染。
整車技術參數:
楚飛牌CLQ5070GJY6F型飛機加油車
【整車技術參數】
|
產品商標
|
楚飛牌
|
公告批次
|
379(擴展)
|
產品名稱
|
飛機加油車
|
產品型號
|
CLQ5070GJY6F
|
總質量(Kg)
|
7360
|
罐體容積(m3)
|
4.7
|
額定載質量(Kg)
|
3660
|
外形尺寸
|
5995×2000×2680
|
整備質量(Kg)
|
3570,3505
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
2,3
|
鞍座最大載質量(Kg)
|
|
接近角/離去角(°)
|
28/13
|
前懸/后懸
|
1055/1632
|
軸荷(Kg)
|
2640/4720
|
最高車速(Km/h)
|
80
|
備注
|
該車為危險品車輛,危險貨物運輸車輛的類型為FL型,準運介質最大密度(千克/立方米)為:800;罐體總?cè)萘?4.7立方米;罐體有效容積:4.57立方米;罐體尺寸(長×長軸×短軸)(mm)為:2930×1790×1190;側、后防護均采用鋁合金材質,連接方式:螺栓連接,后防護裝置斷面尺寸為:100×50,后部防護離地高度:390mm;駕駛室準乘人數(人)/整備質量對應關系為:2/3570,3/3505;ABS系統控制器型號/生產企業:ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司;僅選用子午線輪胎,安裝限速裝置,限速80km/h,排氣管前置,前輪盤式制動器;安裝具有衛星定位功能的行駛記錄儀,轉向輪裝備輪胎爆胎應急防護裝置;僅采用3308mm軸距;隨底盤選裝駕駛室;選裝車身兩側不同外觀,選裝安全告示板外觀及泵箱及工具箱不同鎖具外觀;選裝滅火器筒不同安裝位置.
|
【底盤技術參數】
|
底盤型號
|
EQ1075SJ3CDFWXP
|
底盤名稱
|
載貨汽車底盤
|
商標名稱
|
東風牌
|
生產企業
|
東風汽車股份有限公司
|
軸數
|
2
|
輪胎數
|
6
|
軸距 (mm)
|
2700,2950,3308
|
輪胎規格
|
7.00R16,7.00R16LT 14PR
|
鋼板彈簧片數
|
6/6+5,3/3+3,2/3+2,5/7+3,3/6+5,3/3+2,2/2,3/8+6
|
前輪距
|
1525,1519,1605
|
燃料種類
|
柴油
|
后輪距
|
1498,1516,1586,1670,1458,1650,1630
|
排放依據標準
|
GB17691-2018國Ⅵ
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
Q23-115E60
D20TCIF1
Q28-130E60
YCY24140-60
|
安徽全柴動力股份有限公司
昆明云內動力股份有限公司
安徽全柴動力股份有限公司
廣西玉柴機器股份有限公司
|
2300
1999
2800
2360
|
85
93
96
103
|

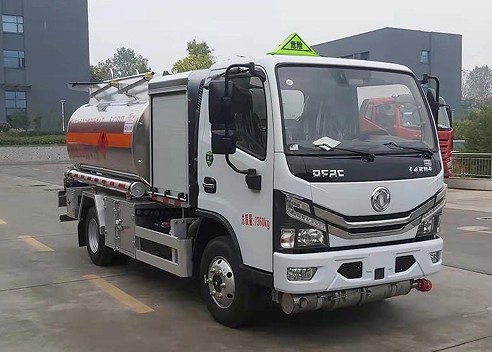

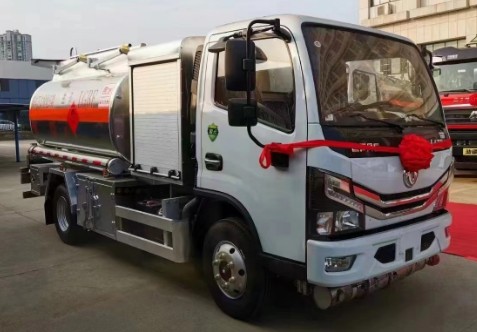

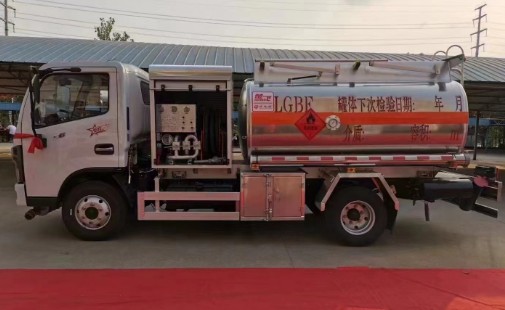

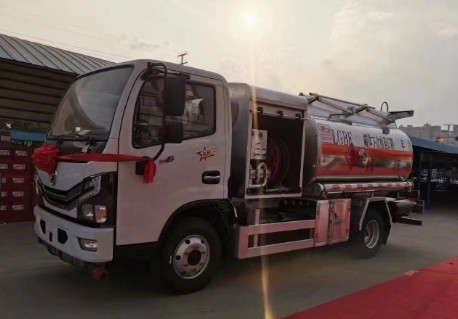

多方位圖片:
|
