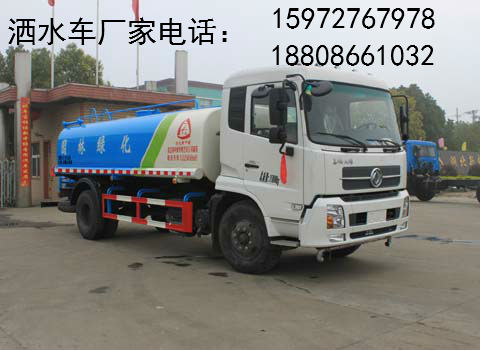

廈工楚勝灑水車廠家銷售電話:15972767978,18808661032.廈工楚勝灑水車廠家官網:http://www.trsjs.com 底盤車的技術特性和使用保養要求,詳見《載貨汽車使用說明書》。 附加說明:由于設計上改進等原因,技術參數有可能與用戶的產品不符,請予理解,不另行通知。 一、 主要構件結構簡介 1. 罐體 灑水車罐體結構:罐體為橢圓柱形,用鋼板制成,整車罐體水倉為2—3室,中間隔板下端有通孔,倉內隔板具有防波作用。以減低汽車行駛時罐內液體的沖擊。外表涂防銹漆及裝飾漆。 2. 罐口 罐口組件:大蓋由螺栓緊固在罐口頸板上,由一個支銷和一個護板小蓋連接在一起,順時針轉小蓋之上手柄可使小蓋壓緊。反轉,脫開耳板后,小蓋則可打開,大蓋上開有一個由30的孔,以便在加水過程中,使罐內的壓力與大氣壓力基本一致。 3. 取力箱 灑水車目前采用東風、解放系列取力箱,氣動操作,操作開關向后拉,取力齒輪進入嚙合位置,通過傳動軸帶動水泵工作,開關向前回位,水泵即停止工作。 4. 水泵 自吸式或圓弧齒輪式灑水車泵。該水泵的結構原理、使用維護保養,詳見《灑水車泵使用說明書》、 《圓弧齒輪泵使用說明書》。 5. 球閥 該灑水車采用了兩個二通球型閥門,一個四位三通球型閥門。球閥由閥體、密封墊、調整座、閥桿、手柄等組成,扳動手柄旋轉45。,在閥桿的作用下球芯轉動,通孔口對準時液體即可流通,當手柄返回原位時,則截斷液體流通。 四位三通球閥是一種通過改變閥芯位置,形成多路液體通道的球閥。該閥能迅速改變液流方向,可廣泛用于非腐蝕性介質液流中,其原理和二通球閥基本相同,它也是通過扳動手柄的位置來實現任意兩孔的通閉。 6.噴水器 本車前裝有鴨嘴形噴嘴或圓頭沖嘴,后面裝有圓柱形灑水噴嘴或蓮蓬頭噴嘴,后部有一工作平臺,裝配有水炮。后部還可裝8個噴嘴(選裝)。 噴水器一般用于沖洗街道,起除塵和降溫作用,其噴水器可用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度,葛射水炮可以用于城鄉園林綠,化及應急消防。蓮蓬噴嘴可以澆落路中間噴水器沖起的灰塵,起到清潔空氣的作用。 |
