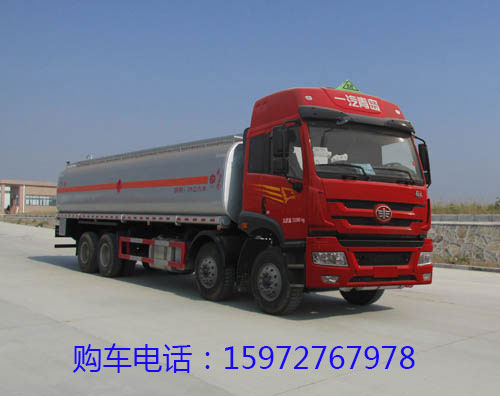

解放前四后八油罐車底盤配置:
(1)匹配奧威/道依茨發動機;CA6DL1-28E4,可選配CA6DL1-32E4
(2)匹配一汽10檔變速器,可選裝取力器;
(3)匹配φ435貫通橋,制動器自動調整臂,速比為4.111;
(4)車架為270×75×(7+5)mm,后平衡懸架處帶上裝連接Z型板,預留改裝用標準孔;
(5)底盤預留取力器傳動及油泵改裝空間,減少改裝廠家二次改裝;
(6)匹配電控發動機的底盤可選裝遠程電子手油門(PTO控制方式);
(7)匹配子午線輪胎,滿足危險貨物運輸車特殊要求;
(8)前軸匹配盤式制動器,滿足危險貨物運輸車特殊要求;
(9)匹配符合GB/T 13594規定的1類防抱制動裝置,滿足危險貨物運輸車特殊要求; (10)可選裝符合JT/T794-2011規定的衛星定位系統車載終端,滿足危險貨物運輸車特殊要求; (11)匹配前置消聲器(帶火花熄滅器),滿足危險貨物運輸車特殊要求;
(12)電控發動機可通過控制發動機電控數據達到限速79km/h的要求;解放J6M前四后八油罐車上裝配置:80-60齒輪油泵,罐體標準容積30立方,采用國標Q235碳鋼板制作,罐體全自動焊接,水壓漲形封頭,可選配歐標全套(歐標罐口、氣動海閥、下裝口、油氣回收、溢油報警裝置)、加油系統(電腦稅控加油機、卷盤及加油槍)
解放前四后八油罐車上裝配置:
1、罐體以及罐體的前后封頭都采用國標優質Q235 碳鋼板/5.3㎜鋼板制作、罐體的前后封頭為水壓弧型狀、罐內防波板為Q235碳鋼 4.0mm鋼板制作\每倉罐內2道防波板\為水壓弧形狀,嚴格保證公告罐體尺寸制作水容積為 30 方、按照客戶要求1倉。
2、罐車并配帶80\60帶回流閥的鋁齒泵、采用透明鋼絲軟管連接可以實現泵進泵出的功能、此泵安裝在車身左側中部位置,所有自流以及泵出口均帶出口保護箱,所有出口為大梁下出油,出口保護箱為全密封式結構,出口箱帶箱鎖,采用4寸出料管道,所有球閥采用鋁合金3寸,出口法蘭盤為3寸,罐體兩側各配壹條與罐體一樣長度的鐵質炮筒管道箱及兩條卸油管并帶快速接頭,兩只8㎏大滅火器裝于后尾大梁左右,工具箱按有效空間盡量做大。
3、罐頂圍板內防滑油漆,罐體頂部左右加裝鋁合金舉升防護欄,罐體后正尾部一只加寬爬梯。
4、罐體為進口銀色金屬漆,后雙層尾杠,下層尾杠活動式可向后翻轉,罐體左右以及后正尾部各一塊尺寸為 500X800mm安全告示牌,左右安全告示牌裝在左右擋泥板上,所有出口均帶堵蓋,保證整車公告外型尺寸,罐體正中部周圍加貼寬為15MM的3M反光帶,以及紅白相間的反光標識,“易燃易爆”標識貼于罐體左右后正中部各一只,后雙層保險杠之間加裝反光鋁牌2塊。
5、另在車身中部右側配全套歐標下裝油系統、含:罐體頂部兩只鋁合金歐標進料孔、罐體底部氣動海底安全總閥一只, API卸油閥門一套、4寸變3寸接頭、防溢流感應塞、廢油氣回收系統、罐體左右上下各三只靜電銅片、靜電卷盤靜電地拖帶、以及歐標所需其它附件。
6、出具湖北特檢院罐體檢驗報告、產品質量證明書均按標準出具、產品質量證明書內要求有氣動海底安全閥門的型號以及證明書、探傷報告、竣工圖。
解放前四后八油罐車參數:
產品商標解放牌
公告批次257
產品名稱CA5310GYYP63K2L6T4E4型運油車
產品號ZK5S54D705R
總質量(Kg)31000
罐體容積(m3)24.5
額定載質量(Kg)16345,16410
外形尺寸11900×2500×3454,3100,3250
整備質量(Kg)14460
貨廂尺寸××
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)3,2
載質量利用系數
接近角/離去角(°)18/10
前懸/后懸1400/2650
軸數4
軸距1950+4550+1350
軸荷(Kg)6500/6500/18000(并裝雙軸)
最高車速(Km/h)79
其它
隨底盤選裝平頂駕駛室,罐體外形尺寸(長×長軸×短軸:mm):9160×2450×1600,9160×2304×1440,罐體有效容積為24.5立方米,運輸介質:汽油,密度:0.7噸/立方米,運載介質類項號為3,側面防護裝置的橫桿材料為Q235,螺栓連接,后下部防護裝置的橫梁材料為16MnREL,螺栓連接,斷面尺寸100×50mm,離地高度為540mm,額定載質量 16345kg對應準乘3人,16410kg對應準乘2人,前軸裝配盤式制動器,裝配限速裝置,限速79km/h,ABS系統生產廠家:1:浙江萬安科技股份有限公司,型號:VIE ABS-Ⅱ,ABS系統生產廠家2:WABCO,型號:4460043200.安裝帶有衛星定位功能的行駛記錄儀,僅選用底盤上的子午胎
解放J6M-280/320前四后八油罐車 【底盤技術參數】
底盤型號CA5310GYYP63K2L6T4E4
底盤名稱運油車底盤(二類)
商標名稱解放牌
生產企業中國第一汽車集團公司
外形尺寸11650×2495×3454,2896
輪胎數12
接近角/離去角(°)18/16 輪胎規格10.00-20,10.00R20,11.00-20 16PR,11.00R20 16PR,12R22.5 16PR 鋼板彈簧片數3/3/11,10/10/11
前輪距1950/1950
燃料種類柴油
后輪距1847/1847
排放標準GB3847-2005,GB17691-2005國IV
發動機型號
發動機生產企業
排量
功率(Kw) CA6DL1-28E4中國第一汽車集團公司 7700 209 CA6DL1-29E4中國第一汽車集團公司 7700 216
CA6DL1-32E4中國第一汽車集團公司7700 238
|
