  • 國六重汽豪沃12噸泡沫消防車技術規格書_湖北楚勝汽車有限公司

    作者:湖北楚勝汽車有限公司 來源:消防車廠家 日期:2021/5/19 14:55:07 人氣: 標簽:國六重汽豪沃12噸泡沫消防車 湖北楚勝汽車有限公司

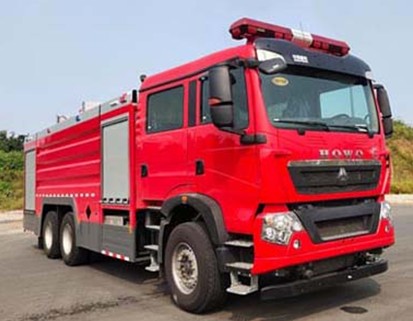

    國六重汽豪沃12噸泡沫消防車圖片

    國六重汽豪沃12噸泡沫消防車廠家電話:

    159-7276-7978

    一、整車描述

    1、 概述

    12噸泡沫消防車采用中國重汽集團濟南卡車股份有限公司ZZ5357TXFV464MF5型二類汽車底盤,原裝雙排駕駛室,乘員2+4人,該車駕乘舒適輕便。上裝采用外露式水罐,整車載液量為水10000kg;泡沫2000kg。器材箱采用高質量鋁合金卷簾門。底盤取力,發動機型號為MC11.44-60 ,最大功率327kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海雄真CB20.10/30.60型中低壓消防泵,可在1.0MPa下穩定輸出60L/s的流量;2.0MPa下穩定輸出30L/s的流量;車頂安裝成都威斯特消防器材有限責任公司生產的PL48型消防炮,流量48L/s,對應壓力1.0MPa,最大承壓1.3MPa,純水射程60m,泡沫射程55m,可360°旋轉。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。

    整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成,保證整體骨架結構強度高,牢固可靠;內部器材箱,采用高強度鋁合金型材搭建主體框架,裙邊采用外翻式腳踏板門結構,便于踩踏取放器材,表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面,角鋁包邊等工藝處理,保證器材箱性能的同時,具有美觀,輕便等特點。

    按照消防實戰需要,根據消防操作程序,人性化設計,使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材,器材布置合理、緊湊、裝夾牢固、標示醒目,兩個動作內可取用任何器材,可實現就近取放、多人操作,互不干涉。

    面漆采用噴涂方式使用優質面漆,符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色,器材室內部為淺灰色,鋁制卷簾門鋁的顏色,底盤架為黑色,輪輞為銀色,擋泥板、保險杠為灰色。

    整車消防性能符合GB7956要求;底盤通過國家強制性產品認證;發動機排放符合國VI標準。

    2、 整車主要參數

    外廓尺寸

    10600×2500×3580mm

    最大總質量

    28500kg

    載液量

    載水10000kg,泡沫2000kg;

    最高車速

    95km/h

    消防泵額定流量

    60L/s@1.0MPa30L/s@2.0MPa;

    消防炮額定流量

    48L/s 1.0MPa;

    消防炮射程

    泡沫≥55m  水≥60m;

    比功率

    327/28.5=11.47

    接近角/離去角

    14°/13°

    二、底盤

    1、 底盤主要參數

    型號

    ZZ5357TXFV464MF5

    制造商

    中國重汽集團濟南卡車股份有限公司

    發動機額定功率

    327kw

    發動機排量

    10518ml

    發動機排放標準

    GB17691-2018國Ⅵ

    驅動形式

    6×4

    軸距

    4600+1400mm

    最大允許總重

    35000kg

    司乘人員數

    2+4

    變速箱

    手動

    取力器

    夾心取力器

    2、乘員室

    結構

    平頭、四門,原裝雙排駕駛室

    司乘人員數

    2+4

    駕駛員位置

    左置

    設備

    原車儀表板處設置消防操作儀表板及警燈控制盒,加裝

    1、  警報器;

    2、  取力器控制開關及指示燈;

    3、  附加電源開關;

    三、      上裝結構及性能參數

    總體布置

    整車由消防員乘員室和車身兩大部分組成,車身布置采用三分體式結構,前部為器材箱,中部為水罐,后部為水泵房,罐體為平行六面體廂式容罐。

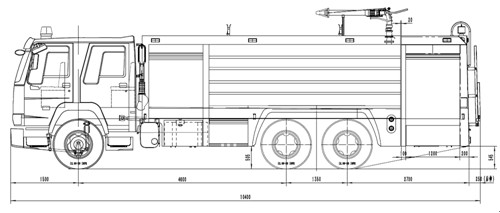

    消防車上裝結構圖

    1、 器材箱和泵室

    1、水罐

    結構

    主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走,兩邊設翻轉踏板,防滑設計。

    器材箱

    器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具

    泵房

    泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材

    保溫位置:安裝燃油加熱器(根據客戶需求選裝)

    爬梯及上車?yán)?span lang="EN-US">

    后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管,表面噴塑處理。

    容量

    10000kg

    材質

    優質碳鋼,厚度為4-5mm (可選裝304不銹鋼)

    罐體固定

    與底盤車架彈性連接

    罐體設置

    人孔:設DN470人孔1個,帶有快速鎖定/開啟裝置

    溢流口:設DN65溢流口1個

    放余水口:設1個DN40水罐放余水口,配球閥

    注水口:在水罐左右兩側各接1DN65接口

    進出水口:設1個水罐到水泵進水管,DN150閥門,可氣動、手動控制,設1個水泵至水罐充水管,DN65閥門,可氣動、手動控制

    2、泡沫罐

    容量

    2000kg

    材質

    優質不銹鋼,厚度為5mm

    罐體固定

    與底盤車架彈性連接

    罐體設置

    人孔:設DN460人孔1個,帶有快速鎖定/開啟、自動泄壓裝置

    溢流口:設DN40溢流口1個

    放余液口:設1個DN40泡沫罐放余液口

    出泡沫口:設1個DN40泡沫罐到水泵出泡沫管

    四、水力系統

    1、水泵

    型號

    CB20.10/30.60型中低壓車用消防泵

    消防水泵圖片

    形式

    低壓離心式

    額定流量

    60L/s @1.0MPa ;30L/s @2.0MPa

    出口額定壓力

    1.0MPa

    最大吸深

    7m

    引水裝置

    自帶滑片泵

    引水時間

    最大吸深時≤50s

    2、 管路系統

    管道材質

    優質無縫鋼管

    吸水管路

    泵房后側設一個DN150吸水口

    注水管路

    水罐左右兩側各設一個DN65注水口,泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路

    出水管路

    泵房左右兩側各設1個DN651個DN80常壓出水口,帶截止閥和捫蓋

    泵房左右兩側各設1個DN65中壓出水口,帶截止閥和捫蓋

    冷卻水管路

    配有冷卻取力器的冷卻水管路及控制閥

    五、滅火裝置

    1、車載泡沫炮

    型號

    PL48型水、泡沫兩用消防炮(泡沫消防車)

    消防炮圖片

    制造商

    成都威斯特消防機械有限公司

    回轉角度

    360°水平回轉

    最大仰/俯角

    俯角≤-15°,仰角≥+70°

    流量

    48L/S

    射程

    泡沫≥55m  水≥60m

    2、泡沫比例混合器

    型號:

    PH48

    材質:

    殼體為鑄鋁,過流截面為不銹鋼

    型式:

    負壓環泵式

    混合比:

    3-6%

    六、消防控制系統

    控制面板主要包括駕駛室控制和泵室控制兩部分

    駕駛室內控制

    水泵脫掛檔、警燈警報、照明及信號裝置控制等

    泵室內控制

    上裝總電源開關、參數顯示、狀態顯示

    七、電氣設備

    附加電氣

    設獨立電路

    輔助照明

    消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

    頻閃燈

    車身兩側安裝紅、藍兩色頻閃燈

    警示裝置

    長排全紅警燈,安裝在駕駛室頂部

    警報器,其控制盒在駕駛員前下方

    火場照明

    上裝后部安裝35W消防探照燈1個

    八、表面處理

    面漆

    優質國產漆

    顏色

    車體外表面主色為RO3消防紅

    九、隨車消防器材的布置和配備

    1、器材布置

    1

    按照消防實戰需要,根據消防操作程序,就近取放。

    2

    使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

    3

    標示醒目,多人操作,互不干涉。

    3、 器材配備

      1)隨車消防器材明細表:(泡沫消防車)

    序號

        稱

    規

    數量

    單位



    1

    吸水管

    KD150×4 m

    2

    內扣式

    2

    濾水器

    FLF150

    1

    內扣式

    3

    分水器

    FII80/65×3-1.6

    1

    內扣式

    4

    集水器

    JII150/80×2-1.0

    1

    內扣式

    5

    水帶

    13-65-20

    4

    盤

    低壓;內扣式

    6

    水帶

    13-80-20

    4

    盤

    低壓;內扣式

    7

    水帶

    20-65-20

    4

    盤

    中壓;卡式

    8

    異徑接口

    KJ65/80

    2

    內扣式

    9

    水帶包布

    DT-SB

    4



    10

    異型接口

    65/80雌;65/80

    2

    卡式

    11

    水帶掛鉤



    4



    12

    地上消火栓扳手

    QT-DS1;長400

    1



    13

    地下消火栓扳手

    長860

    1



    14

    吸水管扳手

    FS150

    2



    15

    直流開關水槍

    QZG3.5/7.5;65

    1

    低壓;內扣式

    16

    直流開花水槍

    QZK3.5/7.565

    1

    低壓;內扣式

    17

    滅火器

    3 kg/ABC

    1



    18

    消防斧

    GFP890

    1



    19

    橡皮錘



    1



    20

    水帶護橋

    FH80

    2



    21

    消防桶



    1

    個



    22

    空氣泡沫槍

    QP4/0.7Z;65

    1

    內扣式(含槍吸液管)

    23

    泡沫外吸液管

    Φ40×2700

    1



    24

    儲物盒

    1

    個



    十、隨車文件(中文)

    序號

    名稱

    單位

    數量

    備注

    隨車文件(單套)

    1

    底盤使用說明書

    1



    2

    底盤維修手冊

    1



    3

    底盤質量保修卡

    1



    4

    底盤合格證

    1



    5

    發動機號碼拓印件

    1



    6

    消防車使用維護說明書

    1



    7

    消防車配備消防器材清單

    1



    8

    消防車整車合格證

    1



    9

    消防車跟蹤服務卡

    1



    10

    消防車交接清單

    2
