一、整車描述:
1、概述
24噸消防車采用中國重汽濟南卡車有限公司ZZ5447TXFV466MF1型二類汽車底盤,原裝單排駕駛室,乘員2人,該車駕乘舒適輕便。上裝采用外露式水罐,整車載液量為水20000kg;泡沫4000kg。器材箱采用高質量鋁合金卷簾門。底盤取力,發動機型號為MC11.44-60,最大功率327kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海雄真CB10/100型常壓消防泵,可在1.0MPa下穩定輸出100L/s的流量;車頂安裝成都威斯特消防器材有限責任公司生產的PS100W型消防炮,流量100L/s,對應壓力1.0MPa,最大承壓1.3MPa,射程65m,可360°旋轉。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成,保證整體骨架結構強度高,牢固可靠;內部器材箱,采用高強度鋁合金型材搭建主體框架,裙邊采用外翻式腳踏板門結構,便于踩踏取放器材,表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面,角鋁包邊等工藝處理,保證器材箱性能的同時,具有美觀,輕便等特點。
按照消防實戰需要,根據消防操作程序,人性化設計,使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材,器材布置合理、緊湊、裝夾牢固、標示醒目,兩個動作內可取用任何器材,可實現就近取放、多人操作,互不干涉。
面漆采用噴涂方式使用優質面漆,符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色,器材室內部為淺灰色,鋁制卷簾門鋁的顏色,底盤架為黑色,輪輞為銀色,擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求;底盤通過國家強制性產品認證;發動機排放符合國VI標準。
外廓尺寸
|
11900×2540×3680mm
|
最大總質量
|
42600kg
|
載液量
|
載水24400kg
|
最高車速
|
100km/h
|
消防泵額定流量
|
100L/s@1.0MPa;
|
消防炮額定流量
|
80L/s 0.8MPa
|
消防炮射程
|
水≥85m
|
比功率
|
327/42.6=7.6
|
接近角/離去角
|
19°/11°
|
2、整車主要參數表
項目 參數
|
技
術 參 數
|
備 注
|
1
|
底盤型號
|
ZZ5447TXFV466MF1
|
中國重汽濟南卡車有限公司
|
2
|
發動機型號、形式
|
MC11.44-60直列六缸
|
柴油
|
3
|
發動機功率
|
327kW
|
|
4
|
排量
|
10518ml
|
|
5
|
軸距
|
1950mm+4600mm+1400mm
|
|
6
|
驅動形式
|
8×4
|
|
7
|
制動形式
|
雙回路壓縮空氣制動
彈簧力作用的駐車制動系統,作用于后橋
|
|
8
|
轉向形式
|
方向盤
|
液壓助力
|
9
|
排放標準
|
國VI
|
|
10
|
最高車速
|
90km/h
|
|
11
|
整車滿載總質量
|
42530㎏
|
|
12
|
底盤允許前、前中橋最大質量
|
9000/9000kg
|
|
13
|
底盤允許中后橋最大質量
|
13000/13000kg
|
|
14
|
燃油系統
|
300升鋼質主油箱
|
|
15
|
輪胎
|
12.00R20
|
|
16
|
增加輔助制動裝置
|
排氣制動裝置、加裝ABS防抱死系統
|
|
17
|
外形尺寸
|
長×寬×高
11870×2500×3630
|
整備狀態
|
18
|
駕駛室、乘員室內設施
|
結構型式:平頭全金屬上翻式、手動液壓翻轉;
布局:全鋼框架焊接結構,單排長駕駛室設置:駕駛室乘員2人;
設備:除原車設備外,駕駛室內加裝有取力器控制開關及指示燈100W警報器、警燈、標志燈、示廓燈開關等。
|
3、整車主要消防性能參數
項目 參數
|
技 術 數
|
備 注
|
1
|
罐體容積
|
水
|
24000㎏
|
外露式
|
2
|
消防泵型號、形式
|
CB10/100型
|
上海雄真
|
3
|
消防泵性能
|
工況1
|
壓力:1.0 Mpa
流量:100L/S
|
水泵采用真空泵引水、自帶增速變速箱
|
4
|
消防泵布置形式
|
后置
|
消防泵進水口內
|
6
|
鋁合金操作儀表板裝有液位指示顯示、附加照明燈開關、儀表
|
裝在消防泵的上方
|
|
7
|
壓力表
|
0-4 Mpa
|
|
8
|
真空表
|
-0.1--1 MPa
|
|
9
|
消防炮
消防炮流量、射程和額定噴射壓力
|
噴射
|
水:≥90m(水炮)
|
|
壓力:≤1.2Mpa
|
俯、仰角
|
仰角:≤70°
俯角:-30°
|
回轉角360°
|
10
|
取力器
|
全功率夾心、氣動式
|
|
|
|
|
|
|
|
二、駕駛室
駕乘室
結 構
|
平頭、雙開門、單排座帶臥鋪、液壓可翻轉結構
|
|
司乘人員數
|
1+1
|
駕駛員位置
|
左置
|
設 備
|
結構型式:平頭全金屬上翻
式、手動液壓翻轉;
布局:駕駛室乘員2人;遮陽板(僅駕駛員);電動風擋雨刷;暖風器;無氟空調;倒車鏡;中央儲物箱;2級腳踏等。
設備:除原車設備外,駕駛室內加裝有取力器控制開關及指示燈100W警報器、警燈、
標志燈、示廓燈開關等。
|
|
儀 表
|
1、車輛車速儀。
2、燃油表,轉速表。
|
三、上裝
(一)總體布置
總體
布置
|
整體式框架車廂,兩側對稱。車廂尾部泵房的兩側為器材箱,車廂中部為外露式載液罐,車廂后部為泵房。
|
車廂兩側和泵房后部均設鋁合金卷簾門;采用拉桿式門把手,保證拉桿強度。
|
車身右后側設爬梯。便于上下車。
|

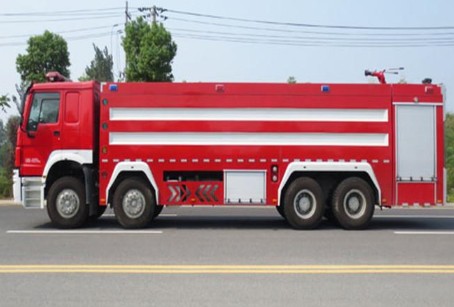

總體布置圖
|
(二)車廂
材 質
|
主框架采用優質型鋼框架結構,采用二氧化碳保護焊接完成整體骨架結構,外裝飾板、內封板及地板采用陽極氧化平鋁板。
|
箱 門
|
兩側及泵房后部卷簾門采用鋁合金帶鎖式結構,具有良好的密封性和防塵功能。
|
踏 板
|
卷簾門下裙部設置外翻式鋼材框架,踏板啟、閉采用雙拉簧鉸鏈限位裝置雙重固定,鋁合金花紋蒙板結構踏板門,安全性能可靠。
|
(三)載液罐
載液罐
結 構
|
外露式罐體,內設橫、縱防蕩板,格間留有人孔,符合國家標準。前后封板、防蕩板均設有加強筋。
罐體采用整體副梁與車架連接,增加有減震措施。
|
材 質
|
水罐為碳鋼板(可選裝不銹鋼板)
|
容 量
|
水24000kg
|
設 置
|
1個DN470mm人孔,帶有快速鎖定/開啟裝置。
|
1個溢流閥裝置。
|
設 1個排污口,配球閥。
|
注 水 口: DN65接口4只,分設車身兩側;
|
液位
傳感器
|
罐頂設置有液位傳感器1個。
|
|

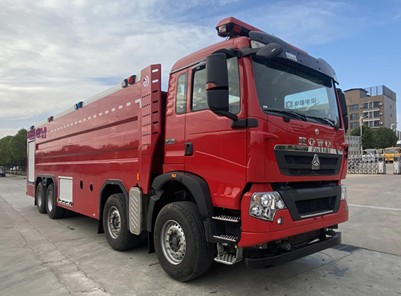

罐體圖片
|
四、消防控制系統
由消防水泵、消防炮、管路系統,系統操作面板等組成。
|
1、消防泵
型號
|
CB10/100型車用常壓消防泵
|
|
型式
|
常壓離心泵
|
額定流量
|
100L/s@1.0MPa
|
出口壓力
|
1.0 Mpa
|
引水裝置
|
真空泵引水
|
最大吸水深
|
7m
|
最大真空度
|
≥85kpa
|
引水時間
|
≤80s
|
變速箱冷卻
|
水冷
|
潤滑方式
|
有油潤滑
|
2、管路系統
吸水管路
|
泵房尾部設置2個內扣式DN150吸水口。吸水管路為手蝶閥控制。旋轉空間充足,便于拆裝吸水管;吸水進水管路各閥門有金屬腐蝕形成的中文標識。
|
|
注水管路
|
兩側后橋輪胎后方各設置2個DN65內扣式側注水口,泵房內設置1個DN125炮管路,1個DN80后注水管路,設置閥門開關。
|
|
出水管路
|
4個DN80出水口,配接口,配有啟閉球閥。
|
|
冷卻水管路
|
配有冷卻管路、控制閥及放余水閥,冷卻取力器。
|
5、 消防控制系統儀表板
顯示和控制
|
所有操作按鍵均設有中文標識;設有管路布置圖及操作、維護說明。
儀表板位于泵房內水泵左上方,裝有轉速表、真空表、水壓表、液位表帶有夜光顯示等儀表。
|
五、電氣設備
附加電氣
|
獨立電路。
|
輔助照明
|
泵房設有照明燈,泵房及器材箱設有卷簾門燈帶,卷簾門啟閉控制,操縱儀表板上設有照明、指示燈等,可充分照明和觀察。
|
側爆閃燈
|
車身兩側各安裝4個爆閃燈,爆閃燈紅藍交錯。
|
駕駛室
警示裝置
|
1.8m紅色長排警燈1個,安裝在駕駛室頂部; CJB100BD電子警報器1個,安裝在駕駛室內,其控制盒在駕駛員前下方。
|
六、表面處理
1、面漆:國產優質烤漆。
|
2、顏色:駕駛室和車體消防紅色,器材室內部為淺灰色,鋁制卷簾門鋁的顏色,底盤架為黑色,輪輞為銀色 ,擋泥板、保險杠為灰色。
管路:車尾及兩側邊粘3M反光貼。進水管路噴涂為綠色,出水管路噴涂為紅色,泡沫管路噴涂為黃色。
|
七、車載器材

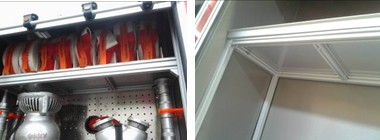

(1)箱體內部使用高強度鋁型材連接,陽極氧化平鋁板粘接。
按照消防實戰需要,根據消防操作程序,使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材,器材布置合理、緊湊、裝夾牢固、標示醒目,兩個動作內可取用任何器材,可實現就近取放、多人操作,互不干涉。
主體框架采用優質20#型鋼二氧化碳保護焊焊接而成,保證整體骨架結構強度高,牢固可靠;內部器材箱,采用高強度鋁合金型材搭建主體框架,表面使用帶有小花紋的經陽極氧化處理過的鋁合金板材蒙貼表面,角鋁包邊等工藝處理,保證器材箱性能的同時,具有美觀,輕便等特點。
|
(2)隨車消防器材明細表:
序號
|
名 稱
|
規 格
|
數
量
|
單位
|
備 注
|
1
|
吸水管
|
KD150×4 m
|
2
|
根
|
內扣式
|
2
|
濾水器
|
FLF150
|
1
|
件
|
內扣式
|
3
|
分水器
|
FII80/65×3-1.6
|
1
|
件
|
內扣式
|
4
|
集水器
|
JII150/80×2-1.0
|
1
|
件
|
內扣式
|
5
|
水帶
|
13-65-20
|
6
|
盤
|
內扣式
|
6
|
水帶
|
13-80-20
|
6
|
盤
|
內扣式
|
7
|
異徑接口
|
KJ65/80
|
2
|
件
|
內扣式
|
8
|
水帶包布
|
DT-SB
|
4
|
件
|
|
9
|
水帶掛鉤
|
|
4
|
件
|
|
10
|
地上消火栓扳手
|
QT-DS1;長400
|
1
|
件
|
|
11
|
地下消火栓扳手
|
長860
|
1
|
件
|
|
12
|
吸水管扳手
|
FS150
|
2
|
件
|
|
13
|
直流開關水槍
|
QZG3.5/7.5;65
|
1
|
支
|
內扣式
|
14
|
直流開花水槍
|
QZK3.5/7.5;65
|
1
|
支
|
內扣式
|
15
|
滅火器
|
3 kg/ABC
|
1
|
具
|
|
16
|
消防斧
|
GFP890
|
1
|
件
|
|
17
|
橡皮錘
|
|
1
|
件
|
|
18
|
水帶護橋
|
FH80
|
2
|
副
|
|
19
|
消防桶
|
|
1
|
個
|
|
20
|
儲物盒
|
大
|
1
|
個
|
|
八、隨車文件(中文)
序號
|
名稱
|
單位
|
數量
|
備注
|
一
|
隨車文件(單套)
|
1
|
底盤使用說明書
|
本
|
1
|
|
2
|
底盤維修手冊
|
本
|
1
|
|
3
|
底盤質量保修卡
|
本
|
1
|
|
4
|
底盤合格證
|
本
|
1
|
|
5
|
發動機號碼拓印件
|
份
|
1
|
|
6
|
消防車使用維護說明書
|
本
|
1
|
|
7
|
消防車配備消防器材清單
|
份
|
1
|
|
8
|
消防車整車合格證
|
份
|
1
|
|
9
|
消防車跟蹤服務卡
|
本
|
1
|
|
10
|
消防車交接清單
|
份
|
2
|
|
