本實用新型涉及一種壓力容器泄壓閥門,特別是帶爆破片安全閥泄放裝置。
壓力容器是一種承壓設備,為了保證壓力容器安全工作,防止設備由于超壓而破壞設備影響系統正常運行乃至發生事故,除了從根本上采取措施消除或者減少引起壓力容器超壓因素外,一般采用在壓力容器上加裝泄壓裝置,有效保護壓力容器的安全運行。現有的安全閥主要由閥體、閥瓣、閥蓋、O型圈和彈簧所組成,利用彈簧的彈性力為閥瓣的開啟壓力,當壓力容器內壓力達到彈簧彈性力時,壓力容器內介質壓力推動閥瓣開啟,泄放介質壓力,保護壓力容器的安全。但是,有些壓力容器(罐)內所盛裝的介質是不能與空氣直接接觸,否則會很快被氧化變質而失效,現有安全閥不能將介質與空氣隔絕,不適用于易氧化介質容器上的安全閥。
一、浙江恒和爆破片安全閥:
恒和嘉華科技有限公司(原浙江恒和石油機械有限公司)成立于1998年,坐落于溫州永嘉三江工業園區和千石工業園,是一家專業研制生產電焊機、切割機、加油機、加氣機、油氣回收系統、油站油庫附件、油罐車配件、灑水車配件、化工車配件等相關產品及房地產開發建設的大型集團化企業。公司擁有恒和、賽克、歐米特、雪狗、比什凱、Hiweld等六大品牌,并先后通過了ISO9001國際質量體系認證、ISO14000環境質量體系認證,SONCAP認證、OMIL國際計量認證,中國質量CCC電子產品安全認證,歐洲CE安全認證,RoHS認證,EMC認證是美國石油學會PEI組織成員,連續多年被授予“AAA級資信企業”、“先進單位”、“明星企業”、“文明企業”等榮譽稱號。恒和嘉華科技有限公司自創辦以來,依托港口開放城市優勢,開拓務實,努力打造中國創新型稅控加油機,電焊機,石油機械制配件制造基地。公司倡導“重知識、精專業、強能力”的用人原則,遵循“以質量求生存,以創新求發展”的宗旨,營銷服務網絡覆蓋全國,產品銷往東歐、中亞、南亞、東南亞、非洲,中東等多個國家和地區,以優越的性價比深受客戶的好評。展望未來,恒和嘉華科技將不斷加強與國內外交流合作,增強自主研發創新能力,為客戶提供優質的產品與服務,希望繼續得到國內外客戶的關心和支持。

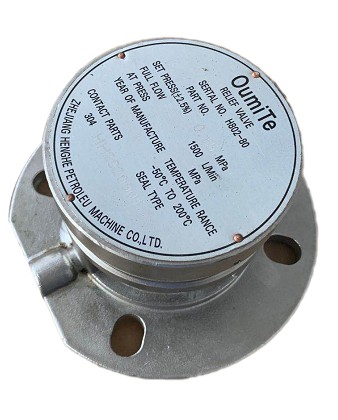

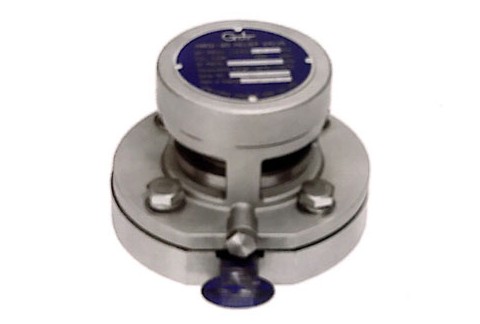

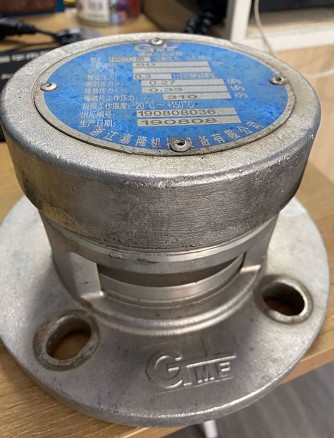

二、浙江嘉隆爆破片安全閥:

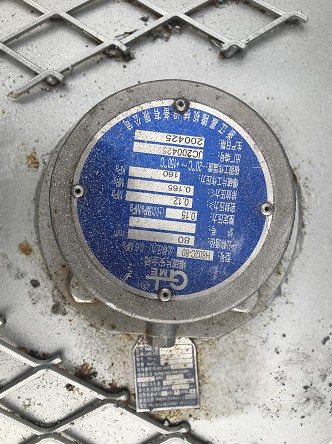

爆破片安全閥安裝于罐車頂部,帶有緊急泄壓功能,當罐內壓力超過額定排放壓力時,閥瓣開啟,從而排出罐內壓力。
1、公稱通徑:3寸
2、結構特點:配有爆破片裝置(在設定壓力下爆破后不可再閉合的壓力泄放裝置),在超過壓力或者真空極限時,泄放壓力保護罐體安全。爆破片的工作壓力比安全閥開啟壓力高0.02Mpa。當爆破片爆破后需進行更換。
技術參數:
公稱通徑:3寸
公稱壓力:0.6Mpa
主體材質:不銹鋼
安裝方式:螺紋式
負壓開啟壓力:0.05Mpa—0.4Mpa
設計溫度:-20—+120攝氏度
訂貨指南:
1、可根據用戶需求定制不同材質的安全閥,可選碳素鋼、304不銹鋼、316不銹鋼。
2、開啟壓力可根據用戶需求定制。

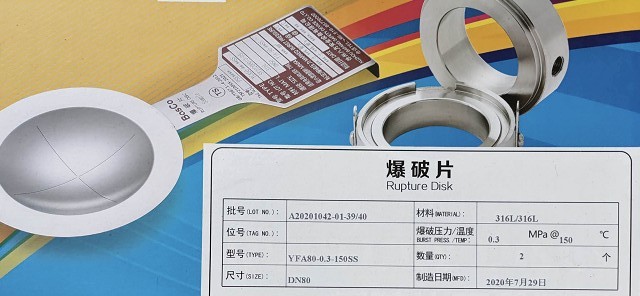

3、密封圈材質可按實際需求選配。 三、甲醇/乙醇罐式車爆破片:

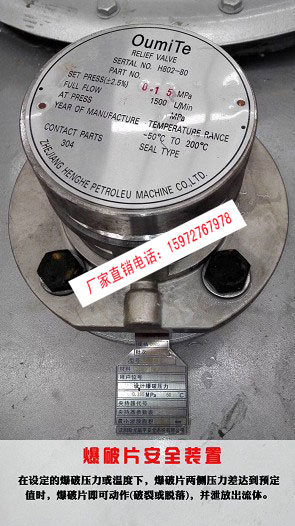

由爆破片(或爆破片組件)和夾持器(或支承圈)等零部件組成的非重閉式壓力泄放裝置。在設定的爆破壓力差下,爆破片兩側壓力差達到預設定值時,爆破片即刻動作(破裂或脫落),并泄放流體介質。 爆破片它能在規定的溫度和壓力下爆破,泄放壓力。 爆破片裝置由爆破片和夾持器兩部分組成。爆破片是在標定爆破壓力及溫度下爆破泄壓的元件,夾持器則是在容器的適當部位裝接夾持爆破片的輔助元件。 爆破片安全裝置具有結構簡單、靈敏、準確、無泄漏、泄放能力強等優點。 能夠在粘稠、高溫、低溫、腐蝕的環境下可靠地工作,還是超高壓容器的理想安全裝置。 爆破片是防止壓力設備發生超壓破壞的重要安全裝置,廣泛應用于化工、石油、輕工、冶金、核電、除塵、消防、航空等工業部門。 最新國家標準:GB 567-2012 《爆破片安全裝置》 工作原理: 爆破片裝置是不能重復閉合的泄壓裝置,由入口處的靜壓力啟動,通過受壓膜片的破裂來泄放壓力。 簡單的說就是一次性的泄壓裝置,在設定的爆破溫度下,爆破片兩側壓力差達到預定值時,爆破片即可動作(破裂或脫落),并泄放出流體。 爆破片特點: (1)適用于漿狀、有黏性、腐蝕性工藝介質,這種情況下安全閥不起作用 (2)慣性小,可對急劇升高的壓力迅速作出反應 (3)在發生火災或其他意外時,在主泄壓裝置打開后,可用爆破片作為附加泄壓裝置 (4)嚴密無泄漏,適用于盛裝昂貴或有毒介質的壓力容器 (5)規格型號多,可用各種材料制造,適應性強 (6)便于維護、更換 適用場所: (1)壓力容器或管道內的工作介質具有粘性或易于結晶、聚合,容易將安全閥閥瓣和和底座黏住或堵塞安全閥的場所; (2)壓力容器內的物料化學反應可能使容器內壓力瞬間急劇上升安全閥不能及時打開泄壓的場所; (3)壓力容器或管道內的工作介質為劇毒氣體或昂貴氣體,用安全閥可能會存在泄漏導致環境污染和浪費的場所; (4)壓力容器和壓力管道要求全部泄放或全部泄放時毫無阻礙的場所; (5)其他不適用于安全閥而適用于爆破片的場所。 |
