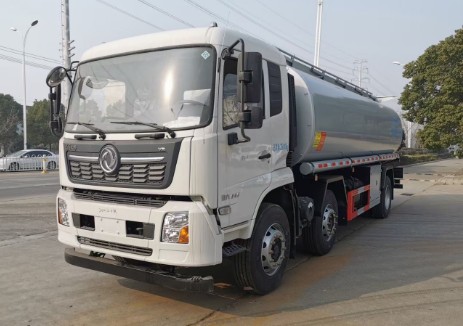

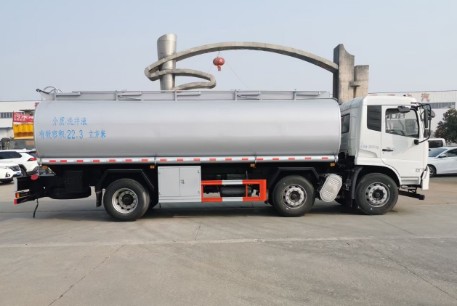

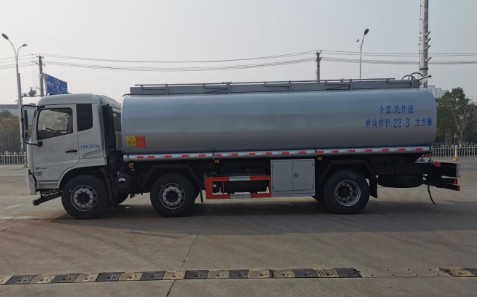

東風天錦小三軸23方/25.5方供液車主要技術參數:
整車型號:SDS5250TGYDF6型供液車
底盤型號:DFH1250BX1
整車尺寸mm:10000x2550x3550
罐體尺寸mm:7300x2450x1750(25.5方)
罐體尺寸mm:7300x2350x1650(23方)
總質量:25000Kg
額定載質量:14120Kg
整備質量:10750Kg
罐體有效容積:22.3立方
介質:洗井液
(1)東風天錦小三軸23方/25.5方供液車底盤配置:
東風天錦小三軸,東風D530VL排半駕駛室,康明斯245馬力,國六排放,軸距1995+4000,法士特八檔變速箱,295真空胎,前橋4.5T, 后橋10T ,帶空調, 電動玻璃, 行車記錄儀,安全帶提醒,剎車片磨損報警,ABS 斷氣剎,方向助力,離合器助力。
(2)東風天錦小三軸23方/25.5方供液車上裝配置:
嚴格按照公告樣式制作,罐體厚度采用5mm材料制作,方圓罐,罐體有效容積22.3立方米,帶兩個普通罐口,折疊護欄,水壓封頭,帶自吸自排80-60普通泵,泵箱裝右邊,兩邊雙開門箱子,尾部帶一個工具箱,兩根輸油管,兩個滅火器,其余按照廠內標配制作。罐體封頭全部都是自動焊工藝制作。
(3)東風天錦小三軸23方/25.5方供液車整車技術參數:
舜德牌SDS5250TGYDF6型供液車
【整車技術參數】
|
產品商標
|
舜德牌
|
公告批次
|
375(擴展)
|
產品名稱
|
供液車
|
產品型號
|
SDS5250TGYDF6
|
總質量(Kg)
|
25000
|
罐體容積(m3)
|
23.4
|
額定載質量(Kg)
|
14120,14055
|
外形尺寸
|
10000×2550×3550
|
整備質量(Kg)
|
10750
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
2,3
|
鞍座最大載質量(Kg)
|
|
接近角/離去角(°)
|
23/11
|
前懸/后懸
|
1430/2575
|
軸荷(Kg)
|
7000/7000/11000
|
最高車速(Km/h)
|
89
|
備注
|
隨底盤選裝駕駛室,選裝不同結構的車門裙板;選裝空濾器和引氣道右置;選裝不同外觀的后處理,選裝后部樣式;運輸介質:洗井液,介質密度為630千克/立方米;罐體總容量23.4立方米,罐體有效容積:22.3立方米;罐體外形尺寸(長×寬×高)(mm)為:7300×2450×1750,7300×2350×1650;ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側/后防護材料為Q235,側防護螺栓連接,后防護焊接連接,后防護截面尺寸120×50mm,下邊緣離地高500mm;發動機B6.2NS6B245對應油耗值為31.3L/100km.專用功能及裝置:該車用于向井場運送液體的特種結構專用作業汽車,專用裝置:罐體,離心泵等裝置;選裝ETC
|
【底盤技術參數】
|
底盤型號
|
DFH1250BX1
|
底盤名稱
|
載貨汽車底盤
|
商標名稱
|
東風牌
|
生產企業
|
東風商用車有限公司
|
軸數
|
3
|
輪胎數
|
8
|
軸距 (mm)
|
1995+4000
|
輪胎規格
|
295/80R22.5 18PR,11.00R20 18PR
|
鋼板彈簧片數
|
8/8/10+8
|
前輪距
|
1934/1934,1954/1954
|
燃料種類
|
柴油
|
后輪距
|
1860
|
排放依據標準
|
GB17691-2018國Ⅵ
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
B6.2NS6B245
B6.2NS6B260
|
東風康明斯發動機有限公司
東風康明斯發動機有限公司
|
6200
6200
|
180
191
|
|
