一、產品簡述

拉臂式垃圾車又叫車箱可卸式垃圾車、勾臂式垃圾車，主要用于各環衛市政及大型廠礦部門運載各種垃圾，亦可運輸灰、砂、石、土等散裝建筑材料，也可以在礦山或煤礦中運送礦石或煤。

二、產品性能及特點

可按用戶要求改裝成各專用用途垃圾車。由液壓系統、操作系統組成。舉升油制缸(1 支)系國內知名液壓件廠家生產的雙作用油缸。垃圾廂可自吊上放下，可自行傾倒垃圾，上下一次工作循環時間≤40S。該車的特點是一個車能配多個垃圾廂，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高了車輛的運輸能力。

1、附車架

車廂可卸式垃圾車附車架采用 16 號低合金槽鋼、20 號方管與 8mm、5mm、4mm、16Mn 鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、鎖緊、放箱和自卸操作簡單方便。

垃圾箱拉到附車架上時，有側向?qū)�向塊定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪斜現象， 安全可靠。

附車架前端設有水箱，便于操作人員及時清理污物，保持干凈整潔。

2、鎖緊架機構

鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在附車架時， 通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使箱體與活動拉臂及翻轉架連成一體，形成自卸角；當在放置或拉起垃圾箱體時，鎖緊架的收回動作使得翻轉架與附車架連為一體，便于活動拉臂的放箱或拉箱；該機構的動作使得整車工作準確可靠。

3、液壓系統

該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。

液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。

齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。

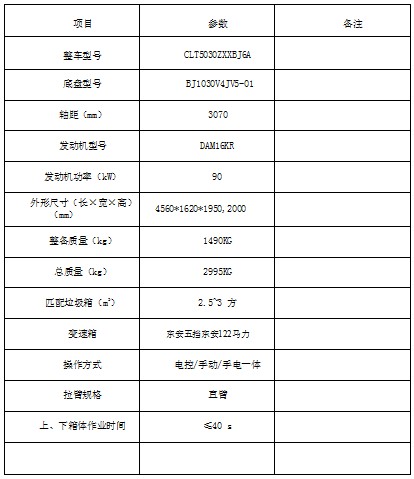

三、產品主要技術參數：

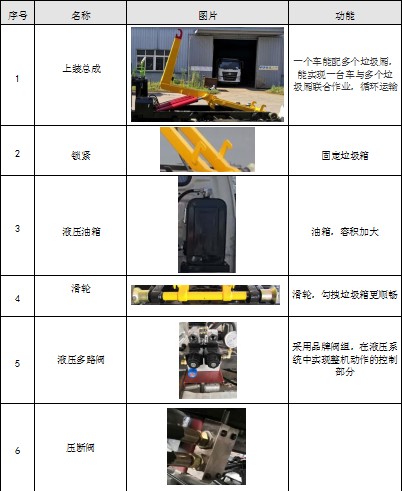

四、產品配置----標配

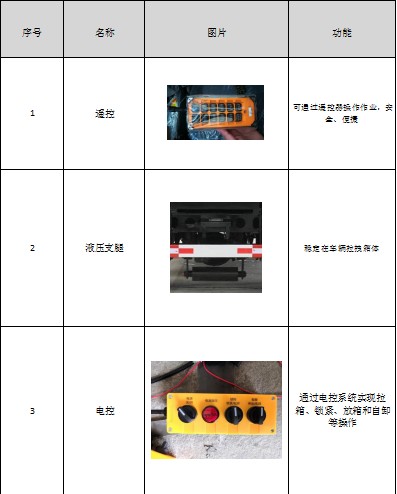

五、產品配置----選配

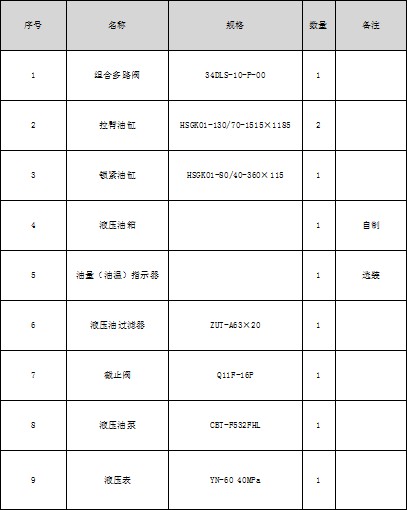

六、配件參數：

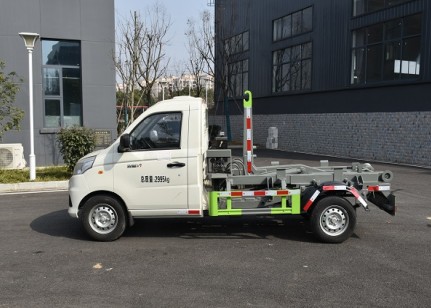

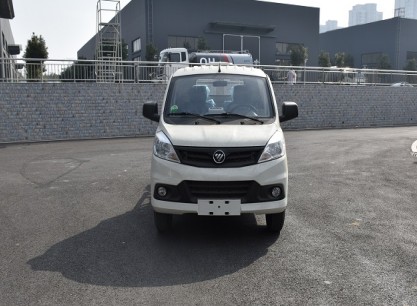

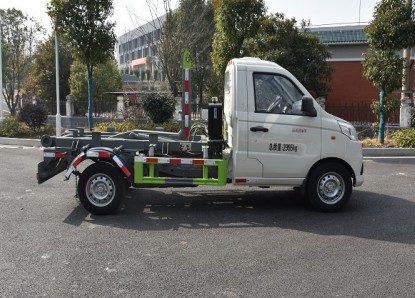

七、產品照片
