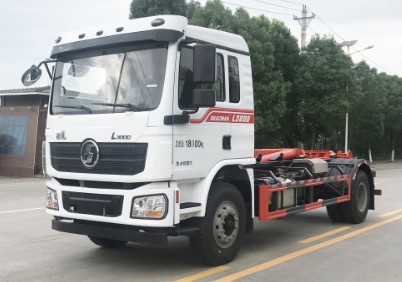

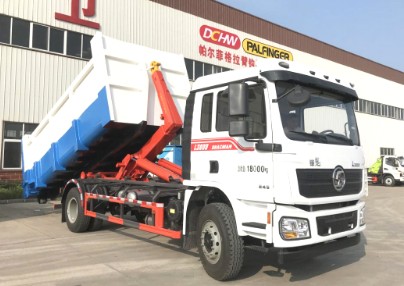

18噸陜汽德龍L3000勾臂垃圾車
整車型號:HDW5184ZXXSX6型車廂可卸式垃圾車
底盤配置:陜汽德龍L3000駕駛室,4500/4700軸距,玉柴YCS06245-60,8JS85TE法士特八檔變速箱,單級減速橋-5.125 10.00R20子午胎 200L鋁合金油箱 ABS 天行健智雅版BD車載終端 電動空調 電動搖窗機 中控鎖帶遙控器
上裝配置:標配揚州中梅多路閥室內外操作,帶支腿,英特帕普(意大利進口液壓油泵),橫向鎖緊,全車采用液壓或電控防誤操作。標配160油缸。
整車技術參數:
帝王環衛牌HDW5184ZXXSX6型車廂可卸式垃圾車
【整車技術參數】
|
產品商標
|
帝王環衛牌
|
公告批次
|
372
|
產品名稱
|
車廂可卸式垃圾車
|
產品型號
|
HDW5184ZXXSX6
|
總質量(Kg)
|
18000
|
罐體容積(m3)
|
|
額定載質量(Kg)
|
10020,9955,9670,9605,9510,9445
|
外形尺寸
|
6840,7000,7140,7300,7340,7500×2500,2550×3030,3110,3160
|
整備質量(Kg)
|
7850,8200,8360
|
貨廂尺寸
|
××
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
駕駛室準乘人數(人)
|
2,3
|
鞍座最大載質量(Kg)
|
|
接近角/離去角(°)
|
21/20,21/18
|
前懸/后懸
|
1340/1300,1340/1460
|
軸荷(Kg)
|
6500/11500
|
最高車速(Km/h)
|
89
|
備注
|
ABS型號:ZQFB-V;ABS生產企業:西安正昌電子股份有限公司;安裝有具有衛星定位功能的行駛記錄儀;隨底盤選裝同系列駕駛室,選裝遮陽罩,翼子板外觀,選裝駕駛室側門外觀,選裝儲氣罐布局,選裝箱式后處理;選裝不同大臂結構,選裝不同尾部支腿結構;車長/軸距/后懸對應關系為:6840/4200/1300,7000/4200/1460,7140/4500/1300,7300/4500/1460,7340/4700/1300,7500/4700/1460;發動機WP4.6NQ220E61,YCK05190-60,YCK05210-60,YCK05240-60,YCS06245-60,YCS06270-60,WP6H245E61,WP6H270E61,油耗值均為26.58L/100km;側,后防護均采用材料Q235,連接方式均為焊接加螺栓連接,后部防護斷面尺寸:120×60,離地高度470mm;專用功能及裝置:主要專用裝置為勾臂;用于垃圾的收集清運;該車型可選裝ETC車載裝置.
|
【底盤技術參數】
|
底盤型號
|
SX1189LA1F1C
|
底盤名稱
|
底盤
|
商標名稱
|
陜汽牌
|
生產企業
|
陜西汽車集團股份有限公司
|
軸數
|
2
|
輪胎數
|
6
|
軸距 (mm)
|
4500,3800,4200,4700,5100,5300,4000,5600,3900
|
輪胎規格
|
10.00R20 18PR,11R22.5 18PR,295/80R22.5 18PR
|
鋼板彈簧片數
|
10/9+6,3/4+3,3/-,7/7+3,7/7+6
|
前輪距
|
1935,1960
|
燃料種類
|
柴油
|
后輪距
|
1860
|
排放依據標準
|
GB17691-2018國Ⅵ
|
發動機型號
|
發動機生產企業
|
排量
|
功率(Kw)
|
B6.2NS6B230
B6.2NS6B210
YCS06270-60
YCS06245-60
WP6H270E61
WP6H245E61
YCK05240-60
YCK05210-60
YCK05190-60
WP4.6NQ220E61
B6.2NS6B260
B6.2NS6B245
YCS04200-68
WP4.6NQ220E61A
WP7H270E68
WP4.6NQ220E62
YCS04200-61A
YCS04220-61A
D4.5NS6B240
|
東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
濰柴動力股份有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
濰柴動力股份有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
|
6200
6200
6234
6234
6220
6220
5132
5132
5132
4580
6200
6200
4156
4580
6800
4580
4295
4295
4500
|
169
154
199
180
199
180
176
157
140
162
191
180
147
162
199
162
147
162
176
|
產品介紹:
車廂可卸載式垃圾車,又稱勾臂式垃圾車、套臂式垃圾車。該車廣泛適用與城市街道學校垃圾處理,整車性能穩定可靠,垃圾廂鉤裝、鉤卸操作安全省力,自卸垃圾輕便快捷,整車所配廂密封性好,能避免二次污染,完全符合城市環保要求。
車廂可卸式垃圾車采用全封閉式垃圾箱,并可被吊裝和卸離底盤。具有結構簡單,操縱方便靈活,安全可靠,機械化程度高等特點,因而使其具有較高的工作效率,同時可防止誤操作,避免事故發生,并可節省人力,減輕工作人員的勞動強度。由于它的特殊結構型式和工作方式,使其在裝車和運輸過程中能有效地避免二次污染及噪聲污染,對于保護環境極為有利,是一種新型垃圾收集和運輸車。
產品特點:
1、外形高端大氣

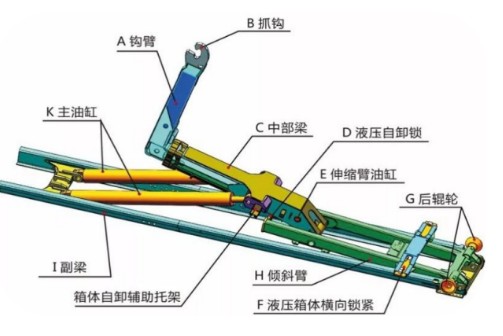

車廂可卸式垃圾車所匹配的垃圾箱為移動式水平垃圾箱,底部裝有四個腳輪及鎖緊裝置,前部設有吊環,可被吊裝或卸離車體。拉臂勾安裝在汽車底盤上,用于吊裝、卸離垃圾箱或傾卸垃圾。它主要由勾臂、勾臂架、副梁和液壓油缸等組成。副梁主要用于與底盤固定和支撐垃圾箱,并作為其它部分的安裝連接架。拉臂、勾臂架主要用于吊裝、卸離垃圾箱和傾卸垃圾,液壓油缸為各動作的驅動部件。
2、密閉性能好
車廂可卸式垃圾車采用全封閉式垃圾箱,在裝車和運輸過程中能有效地避免二次污染及噪聲污染,對于保護環境極為有利,是一咱新型垃圾收集和運輸車。
3、使用方便、操作簡單
頂蓋系統能在較短的時間內正常打開和收起,貨物裝卸過程不受影響,由駕駛員一人即可完成車輛的所有操作流程。該車可將地下垃圾箱內的垃圾及垃圾箱一同拉至車上運走同時可自卸,降低了工人的勞動強度。該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式,可以實現一車多箱,大大降低了配備成本和空間等等。
4、多種選擇、按需定制
根據用戶需求對車廂可卸式環衛垃圾車密封蓋設計成兩側翻、折疊蓋、前滑蓋、全密封側開小門,同時所有的垃圾車后蓋均可設計為手動或液壓關閉。
注意事項:
1.勾臂式垃圾車在裝載垃圾前,空載運轉達到6個標準氣壓時,才能掛上取力器(駕駛室內方向盤左下方),檢查各部件有無泄漏或異常后,再按照操作指示牌指示位置進行操作。一般情況下,不要去調整調壓閥的壓力,車輛出廠前都已經調好。
2.垃圾車廂內垃圾的重量不要超過車子所允許的范圍,否則,在裝箱時會造成壓力過大,液壓件損壞,輕者造成漏油、離合器皮輪打滑,嚴重的會造成離合器燒死。
3.車廂可卸式垃圾車在裝箱工作前,要保證廂體的縱梁位于副大梁尾部輛滾輪之間,保證車輛縱向中心軸線與廂體縱向中心軸線重合,否則,應該調整車輛位置。
4.車廂可卸式垃圾車在裝垃圾箱工作時,可根據車廂內收集垃圾的重量來適當加大油門,以便垃圾廂能順利的勾起實現裝箱。
5、在結束作業時,應及時關閉電磁離合器開關,保證電磁離合器處于斷電狀態,特別要提醒的是在車子處于熄火時,更要將電磁離合器處理斷電狀態,否則造成電瓶電量大量消耗,導致虧電使車輛不能正常啟動。 |
